Y1120

Etuve modulaire dédiée à la fabrication de pièces en composite dans des poches sous vide.

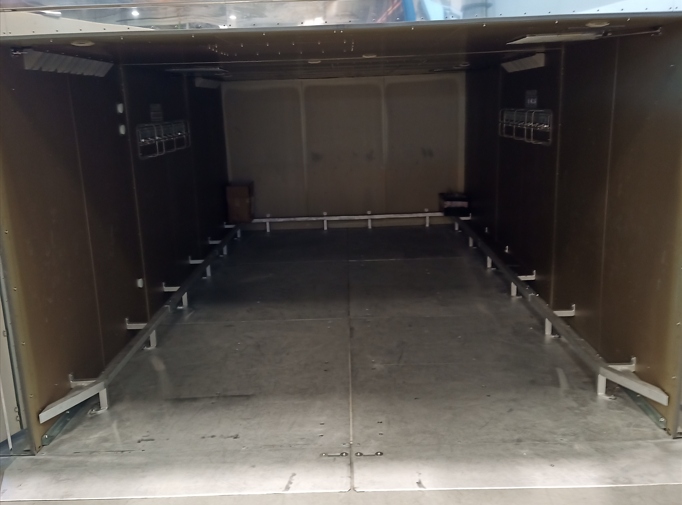

Intérieur rogné-compressed

⚙️ Equipements :

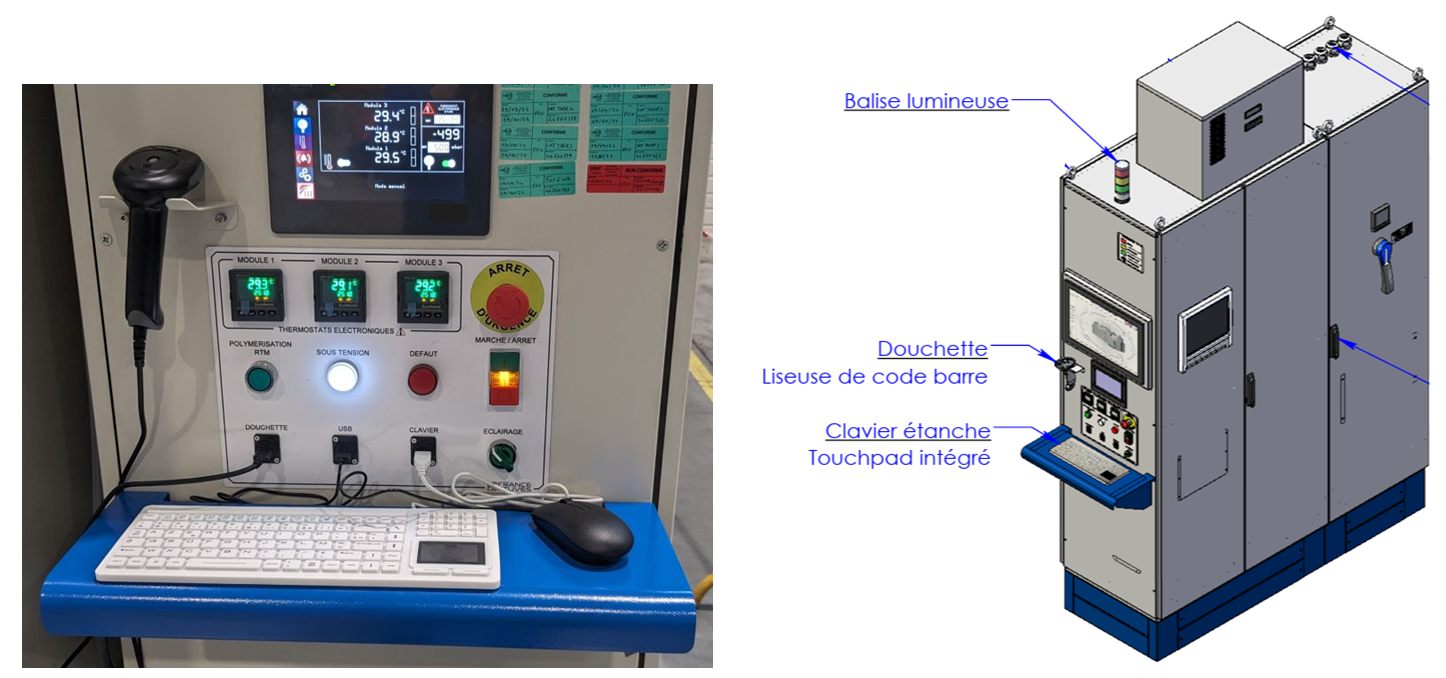

Supervision FE3000 avec douchette pour lecture de codes barre
Automate avec sondes de régulation étalonnées "Cofrac":
IHM&
Gestion de la régulation de la température
Programmable via le logiciel de supervision de l’étuve
1 enregistreur 48 voies
1 ensemble température et vide :

Intérieur côté droit :

24 prises femelles thermocouples K
16 prises de vide internes
16 prises de mesure du vide

Extérieur côté droit :

2 pompes à vide
1 réserve de vide
1 rampe de vide avec 16 électrovannes, 16 filtres à particules

Côté gauche : ensemble des piquages (thermocouples K et vide)
8 pièges à liquide
Extracteur de renouvellement et de refroidissement d'air
Plaque isolante sous sous la sole avec une rampe d'accès
Climatiseur sur le dessus de l'armoire électrique

🔧 Caractéristiques :

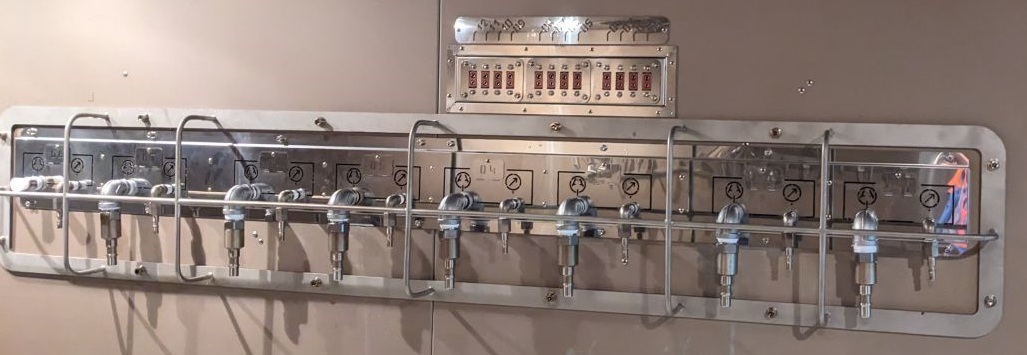

Prises vide + prises TCJ-compressed

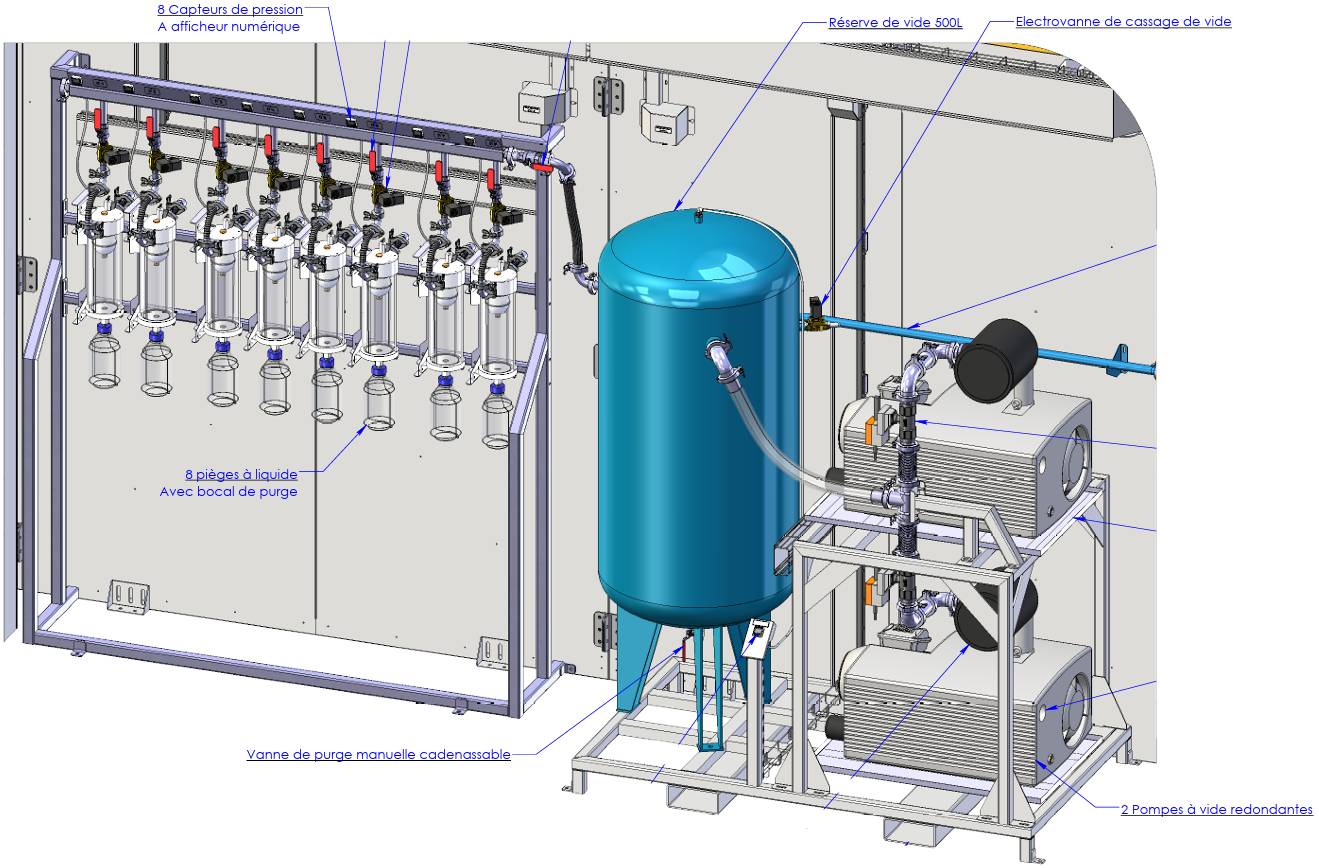

Circuit vide-compressed

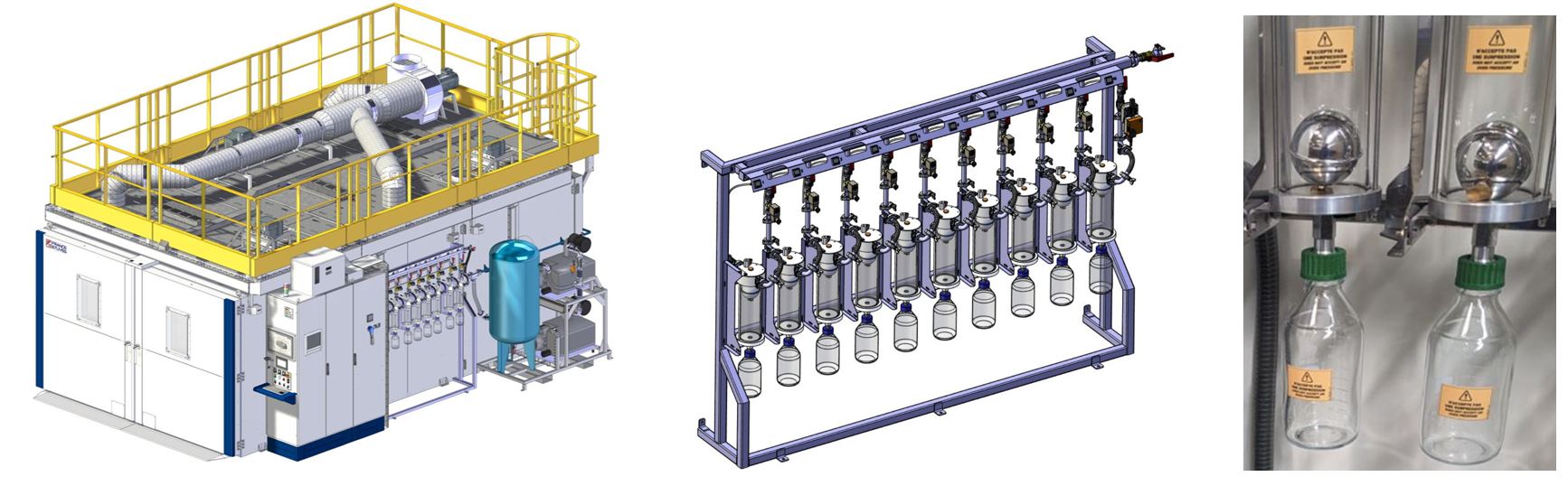

Vue manuel + pièges devis + photo pièges-compressed

Système de supervision : gestion, précision et fiabilité !

Développé par France Etuves !

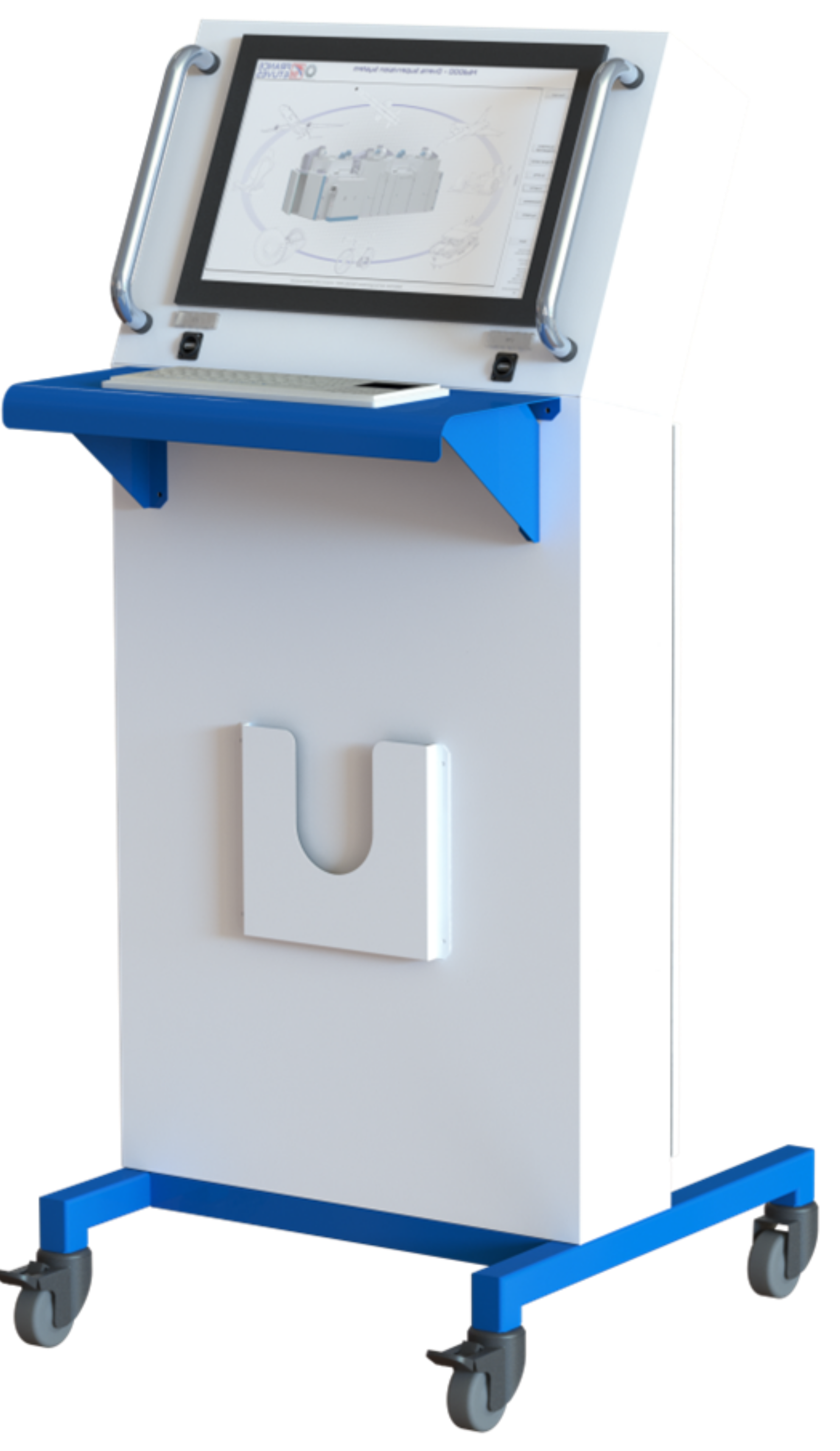

Supervision FE3000 site-1

📈 Supervision :

Gestion des recettes pour piloter tous les paramètres du système
Gestion de tous les paramètres du système, de pilotage ou mesurés, températures, pressions, vitesses de brassage, réglage de renouvellement d’air…
Lancement de recettes, exécution automatique
Affichage des paramètres en mode « Synoptique », « Paramètres », « Graphique »
Enregistrement dans une base de données SQL des paramètres au cours du temps
Exploitation des enregistrements des paramètres, visualisation graphique
Édition de rapports et PV de contrôle
Extraction en format csv pour exploitation par tableur
