20 ans d’expérience dans l’étuve dédiée au composite   logoPDF.jpg

Nos étuves dédiées au composite sont adaptées à vos différents procédés de fabrication de composites : pré-imprégné, RTM, infusion, enroulement filamentaire, bobinage, séchage de nids d’abeille, (pré)chauffage de moules, injection de résine sous vide dans des moules, polymérisation (sous vide), cuisson, post-cuisson, prototypage, séchage, thermoformage…

Elles sont utilisées dans différentes branches de l’industrie composites : aéronautique (pales d’hélicoptère, pièces d’avion, moteurs en composite à matrice céramique…), nautisme (coques de bateaux…), électricité (tubes pour isolateur THT…), armement, spatial (tubes pour propulseurs…), transport (armement de caténaires), pharmaceutique, chimie (résine dentaire…), verre, caoutchouc, ciment, plastique, automobile, sport (arcs, planches, skis…), éolienne (pales), …

Parce que votre process est unique, votre étuve l’est aussi. L’expérience acquise dans le domaine du composite nous permet de vous proposer des étuves parfaitement adaptées à vos cahiers des charges, avec un large éventail d’options et d’accessoires. N’hésitez pas à nous consulter.


Voici quelques exemples de réalisations :

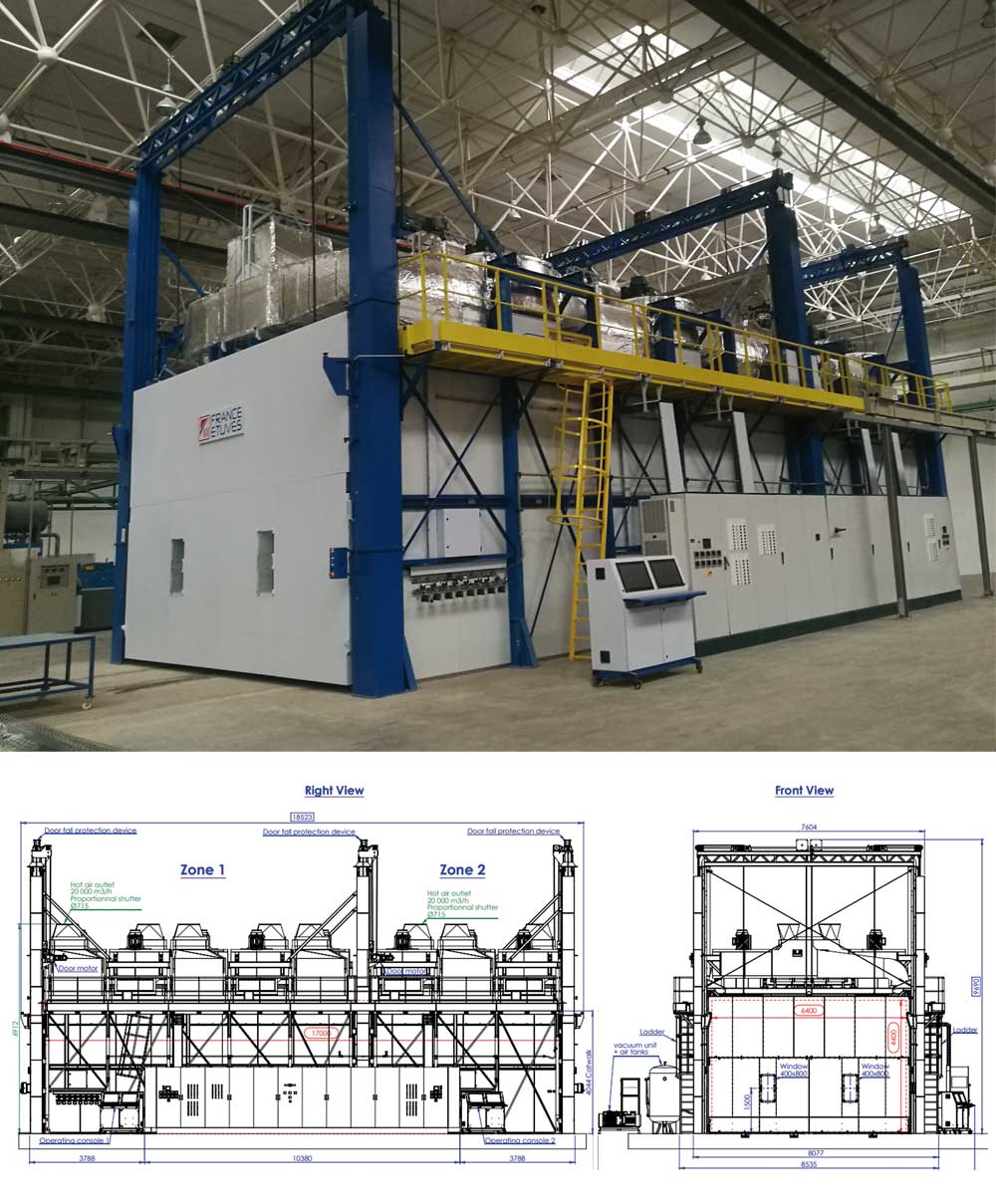

K226 Etuve modulaire XM de 480m³ (8 modules 60m³)
Composite K226

  • Température maximale : 250°C
  • Dimensions : L 6400 mm x P 17000 mm x H 4400 mm
  • Portes guillotines motorisées par treuil + système antichute + option manœuvre manuelle
  • Intérieur en Inox 304 - 4 passages Ø60 + bouchons
  • Passerelles + échelle de maintenance
  • 2x2 systèmes de supervision FE3000 (1 PC supervision + 1 PC redondant) + 1 synology avec 2 HDD pour le stockage des bases de données
  • Système de pompage 2x 400 m3/h + réserve principale de 1500 l. Gestion par l'automate. 2 réserves 500 l secondaires (1 par zone)
  • Armoires électriques avec climatiseurs d'armoires
  • Variateur de vitesse sur tous les brasseurs


L'étuve en divisées en 2 zones autonomes
(Zone 1 = modules 1 à 5, Zone 2 = modules 6 à 8).


Zone 1 (profondeur 10.400mm) avec :
-5 modules comprenant chacun 198 kW de chauffage (6 blocs de 33 kW)
- 8x8 prises Termocouples J (64 prises)
- 2 câbles d’arrêt à l'intérieur (1 sur chaque coté)
- 3 éclairages / module (24 au total)
- 3x8 prises de vide contrôlées (3x8 prises pour le vide + 3x8 prises pour la mesure)
- 4x Prise de pression
- 5 extracteurs 20.000 m3/h pour refroidissement et descente en température + filtre aux entrées d'air
- 1 porte d'accès/secours a droite près de la porte guillotine centrale

Zone 2 (profondeur 6.400mm) avec : - 3 modules comprenant chacun 198 kW de chauffage (6 blocs de 33 kW)
- 4x8 + 1x4 prises Thermocouples J (36 prises)
- 2 câbles d’arrêt à l'intérieur (1 sur chaque coté)
- 2x8 prises de vide contrôlées (2x8 prises pour le vide + 2x8 prises pour la mesure)
- 2x Prise de pression
- 3 extracteurs 20.000m3/h pour refroidissement et descente en température + filtre à l'entrée d'air
- 1 porte d'accès/secours a droite près de la porte guillotine centrale

Homogénéité de température +/-3°C jusqu'a 250°C selon AMS2750 Type E, CPS8100 Type C et BAC5621.

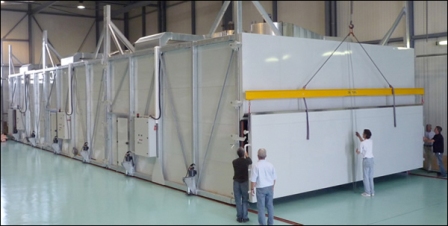

L’étuve la plus grande d’Europe, classe 200°C – 900m3 - 4 modules
Polymérisation de coques de bateaux en composite

 Composite E765

  • Dimensions intérieures : largeur 6,9 m x profondeur 32,6 m x hauteur 4 m
  • 200°C maxi
  • Homogénéité : +/- 1,5°C à 180°C




Etuve modulaire XM 250 m3 – 8 modules
Polymérisation de pièces en composite sous poches à vide
Composite F633

Dimensions intérieures : largeur 4,4 m x profondeur 16,8 m x hauteur 3,4 m

  • 250°C maxi
  • 3 portes guillotines : à l’avant, à l’arrière et au milieu
  • Polymérisation sur un seul volume de 250 m3 ou sur deux volumes de 125 m3 indépendants l’un de l’autre
  • Logiciel de supervision FE3000
  • Extracteurs de refroidissement
  • 32 prises de vide
  • 32 prises de mesure
  • 64 prises thermocouples J

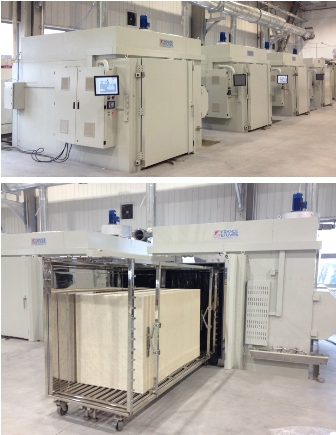

Etuve industrielle 16100 L
Etuve de polymérisation de nids d’abeille

 Composite X001

  • Dimensions intérieures : largeur 2100 mm x profondeur 3650 mm x hauteur 2100 mm
  • 300°C maxi
  • Logiciel de supervision FE3000
  • Système de ventilation exclusif
  • Extracteur de refroidissement
  • Entrée d’air avec filtre
  • 16 prises thermocouples J
  • Fourniture d’un chariot spécial pour nids d’abeille

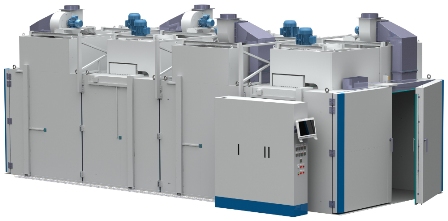

Etuve modulaire XM 48m3 – 4 modules
Polymérisation de pièces en composite dans des moules en aluminium fermés avec de la baudruche à l’intérieur pour la fabrication de gaines de ventilation pour avion

 Composite H129

  • Dimensions intérieures : largeur 3 m x profondeur 8 m x hauteur 2 m
  • 250°C maxi
  • Logiciel de supervision FE3000
  • Extracteurs de refroidissement

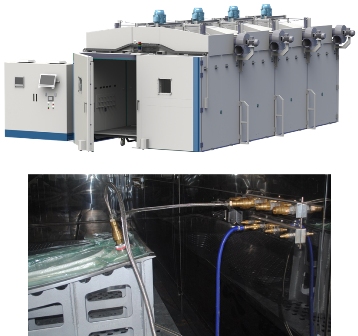

Etuve modulaire XM 58m3 – 4 modules
Polymérisation de colle pour assemblage de pièces en aluminium maintenues en pression
Composite H881


  • Dimensions intérieures : largeur 3,3 m x profondeur 8 m x hauteur 2,2 m
  • 200°C maxi
  • Logiciel de supervision FE3000
  • 24 prises thermocouples T
  • 6 prises de vide
  • 6 prises de mesure
  • 6 prises de pression
  • Extracteurs de refroidissement

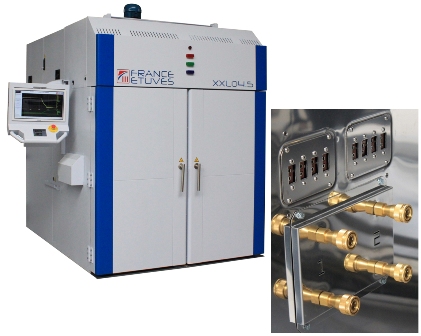

Etuve industrielle XXL04.5
Polymérisation de pièces en composite sous poches à vide

 Composite H041

  • Dimensions intérieures : largeur 1500 mm x profondeur 2000 mm x hauteur 1500 mm
  • 250°C maxi
  • Logiciel de supervision FE3000
  • 8 prises thermocouples J
  • 2 prises de vide
  • 2 prises de mesure

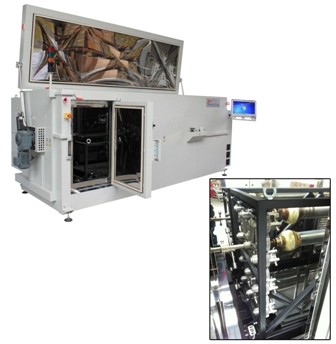

Etuve-coffre XTOP 4900L
Polymérisation de pièces en enroulement filamentaire

 Composite G740

  • Dimensions intérieures : largeur 3500 mm x profondeur 1000 mm x hauteur 1400 mm
  • 200°C maxi
  • Logiciel de supervision FE3000
  • Système d’entraînement permettant la rotation des mandrins, avec système de détection de rotation
  • Filtration par charbon actif de l’air sortant
  • Ouverture de la porte assistée par des vérins électriques

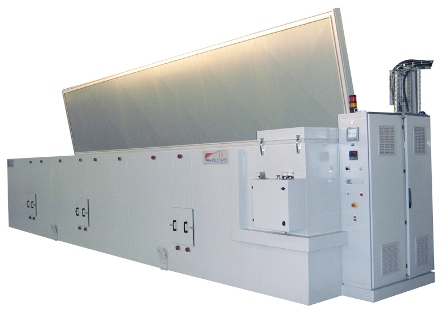

Etuve-coffre XTOP 14m3
Polymérisation de pièces en composite placées dans un moule

 Composite D208

  • Dimensions intérieures : largeur 8200 mm x profondeur 1200 mm x hauteur 1400 mm
  • 200°C maxi
  • 12 prises thermocouples K
  • Guide de positionnement à l’intérieur
  • Ouverture de la porte assistée par des vérins électriques

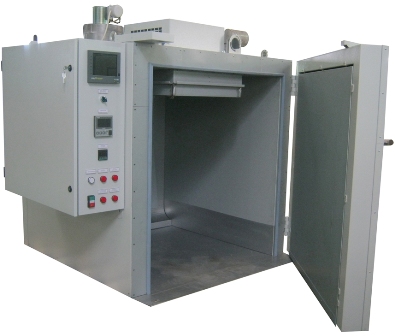

Etuve industrielle XXL01
Polymérisation de pièces en composite
Composite F514


  • Composite haute performance
  • Dimensions intérieures : largeur 1000 mm x profondeur 1000 mm x hauteur 1000 mm
  • 200°C maxi
  • Extracteur de refroidissement
