France Etuves
Y0010
Etuve de dégazage sous vide secondaire avec plateau chauffant
Données techniques :
- Domaine d'activité : Aérospatial
- Volume de la chambre : 3.724 m3
- Température max: 150 °C
Utilisation :
- Dégazage de panneaux solaires pour nano ou micro-satellites.
- Les panneaux constitués de Nida, carbone et équipés de cellules, harnais électrique et silicone, seront posés à plat sur le plateau chauffant à l'intérieur de l'étuve.
Caractéristiques
- Température de travail : 150 °C (sur plateau)
- Vide limite :
10-6 mbar à vide
1.10-5 mbar avec charge - Dimensions internes en mm (L x P x H) : 1200 x 1900 x 1400
- Alimentation électrique : 400V ~3P N 50 Hz 80 A
- Puissance de chauffage des parois : 24 000 Watts
- Puissance de chauffage du plateau chauffant : 12 000 Watts pour chauffer jusqu'à 150°C
- Charge maximale admissible : 1,6 tonne
- Isolation optimisée : 120 mm de laine de verre
- Matière de la chambre : Inox 316L
Equipements
- Automate :
Ecran tactile 7 pouces
Gestion de la régulation et programmation du vide et de la température
Gestion des affichages de pression, de températures et d’humidité
Graphiques de visualisation
Compteur de fonctionnement de la pompe

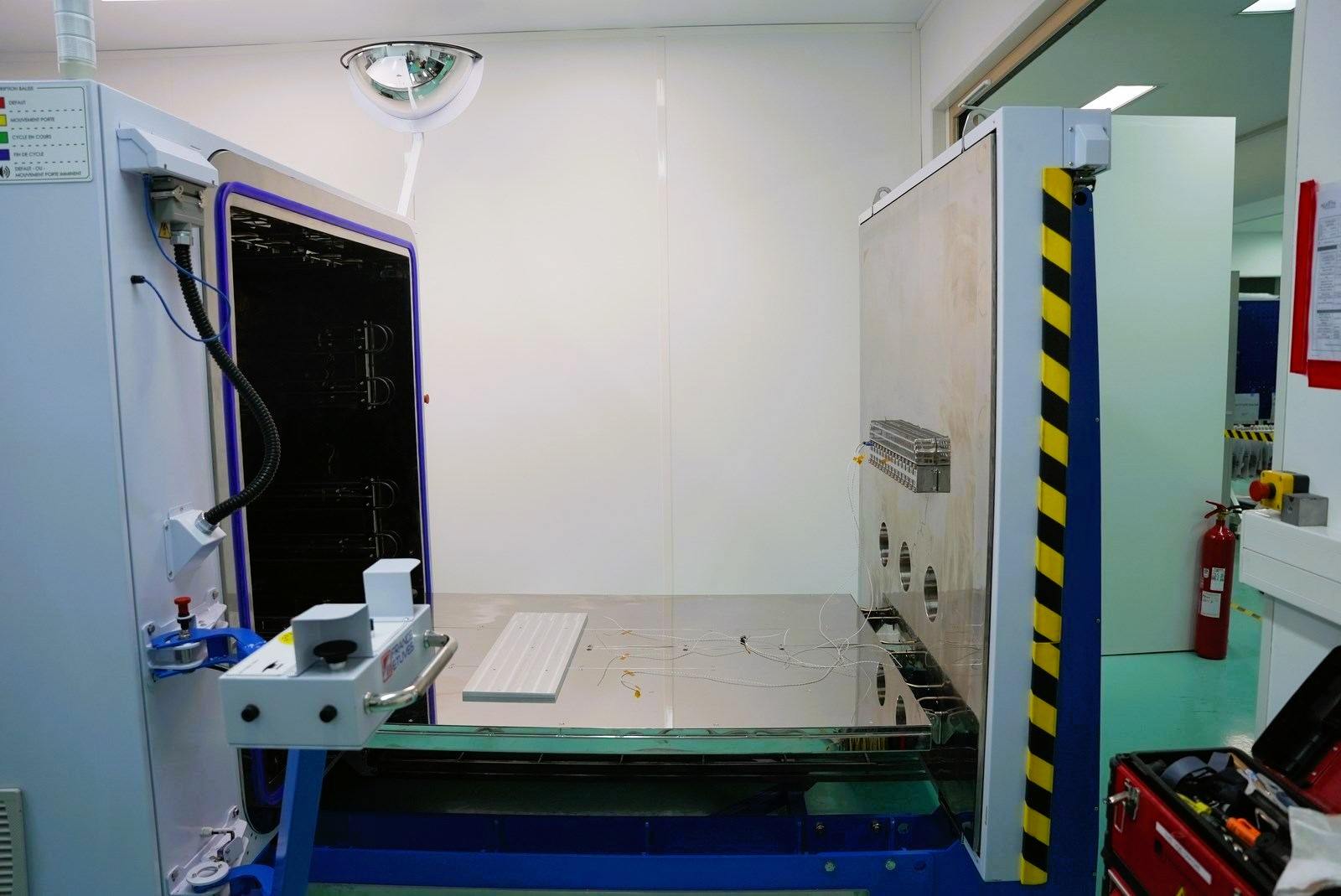

Gestion des défauts - Porte tiroir motorisée : Commandée depuis un pupitre avec commandes bimanuelles, sélecteur de mouvement et arrêt d’urgence
- 1 plateau chauffant démontable :
Charge maximale admissible de 200 kg
Puissance de chauffage : 12 000 Watts - 4 parois chauffantes :
6 000 W par paroi - Groupe de pompage :

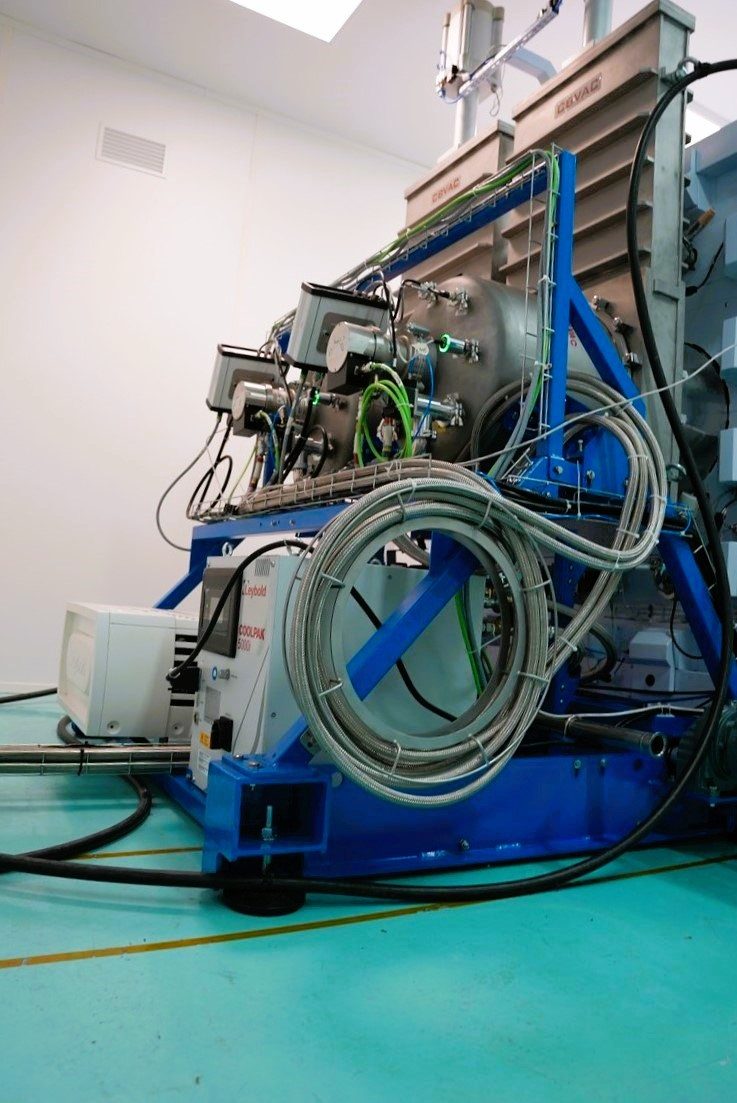

1 pompe à vide sèche DN63 65 m3/h : mise au vide primaire de la cuve
2 pompes à vide cryogéniques DN500 10000 L/s : mise au vide secondaire de la cuve - Piquages :
2 piquages DN500 avec partie droite et bride ISO K pour les pompes 10000 L/s
1 piquage DN40 avec partie droite et bride ISO K pour la pompe primaire
1 piquage DN20 pour les capteurs de vide
1 piquage DN25 équipé d’une de vide électromagnétique pour le cassage de vide - 3 passages DN160 ISO K pour l’utilisateur
- 2 capteurs de pression : type Pirani / Cathode froide
- 30 voies Thermocouple type T avec boîtier d’acquisition et faisceau de câble TC T avec prises femelles sur bride DN40

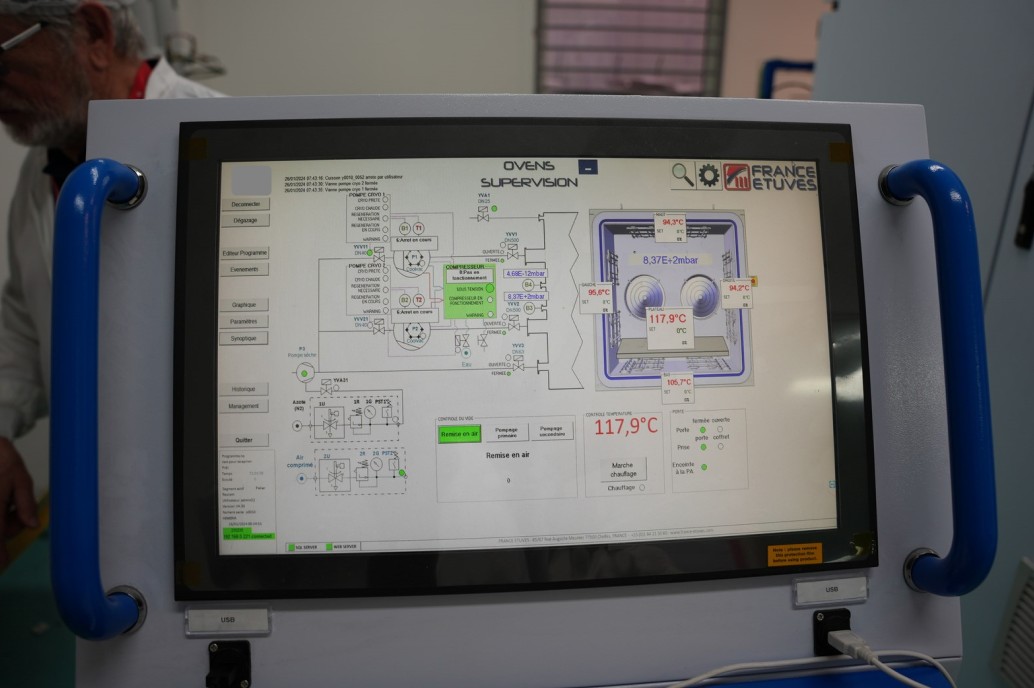

Système de supervision France Etuves "FE3000"
- Gestion des recettes pour piloter tous les paramètres du système
- Gestion de tous les paramètres du système, de pilotage ou mesurés, températures, pressions, vitesses de brassage, réglage de renouvellement d’air…
- Lancement de recettes, exécution automatique
- Affichage des paramètres en mode « Synoptique », « Paramètres », « Graphique »
- Enregistrement dans une base de données SQL des paramètres au cours du temps
- Exploitation des enregistrements des paramètres, visualisation graphique>
- Édition de rapports et PV de contrôle
- Extraction en format csv pour exploitation par tableur

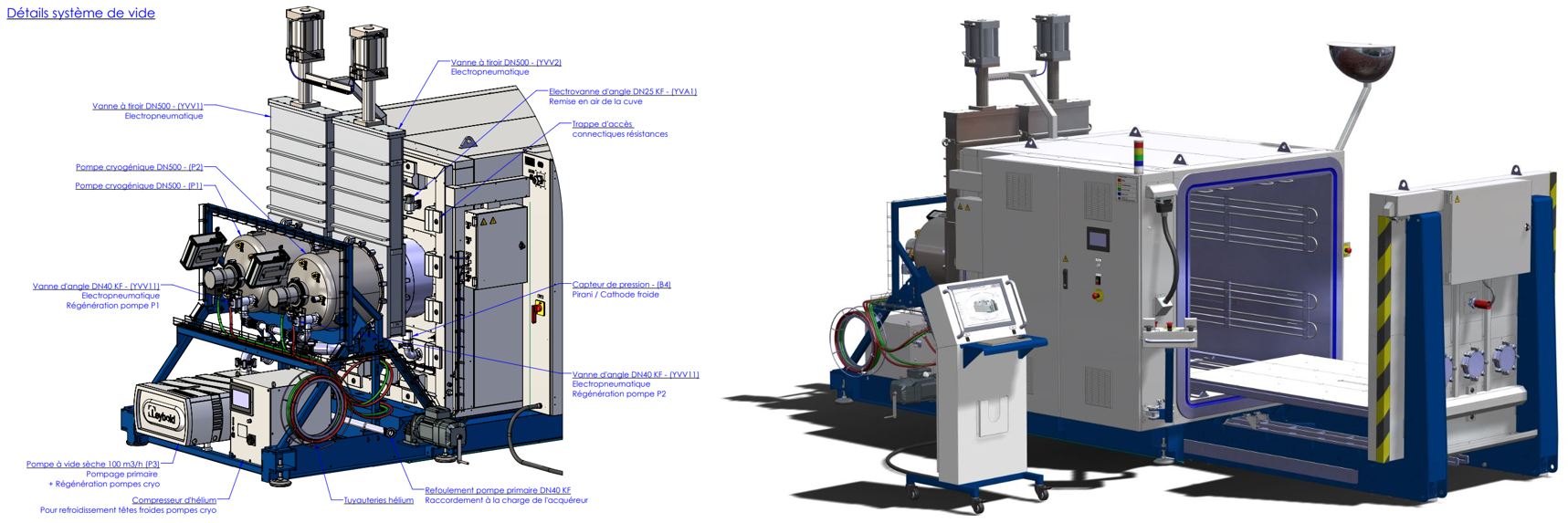

Vue d'ensemble
