Gamme XXL
Télécharger la documentation
Les étuves industrielles grand volume XXL sont conçues pour un chargement facile de vos produits, sans limite de poids ! Pour toute application de traitement thermique, polymérisation, revêtement, préchauffage, chauffage, réchauffage, mise en température, vitrification, stabilisation… sur tout type de produits : pré-imprégnés, peinture et colle sans solvant, moules, outillages, verres, poudres compactes, résines, pièces métalliques, éléments électroniques, élastomère… dans tout type d’industrie. Température maximale :
200°C / 300°C
(en option) 9 volumes : 1000, 1500, 1800, 2700, 3000, 4500, 8000, 12000, 15000 litres.
L’étuve industrielle par excellence
Les tôles intérieures et extérieures sont en acier électrozingué recouvertes d'une peinture époxy blanche et bleue. L’isolation est constituée de laine de verre. L’isolation optimisée et l’absence de pont thermique entre le caisson intérieur et extérieur permettent de minimiser les pertes de chaleur, d’accélérer la montée en température et de réduire les températures de surface, permettant une excellente stabilité thermique et une réduction de la consommation électrique. Jusqu’au modèle XXL02.7, les étuves ont une porte simple avec charnières à droite. A partir du modèle XXL03, les étuves ont une porte à double battant avec une poignée intérieure permettant à un opérateur accidentellement enfermé dans l’étuve de s’en libérer. L’intégralité des commandes est située sur le côté gauche de l’étuve. Un passage Ø 20 mm avec bouchon en silicone, situé sur le côté gauche, permet de faire passer différents câbles et sondes. Les étuves XXL ont été conçues pour un chargement par chariot. La sole de l’étuve est constituée d’une tôle de faible épaisseur, biseautée à l’avant, permettant un chargement aisé.
Une incroyable homogénéité de température !
Un système de ventilation exclusif étudié et conçu par nos ingénieurs grâce à un logiciel de simulation des fluides. La convection est forcée. Le moteur de brassage est situé sur le dessus de l’étuve. L’air est aspiré par la turbine, réchauffé puis est soufflé dans le volume utile par la partie arrière sur toute la largeur. Le chauffage est assuré par des résistances inox blindées idéalement placées dans le flux d’air.
Un renouvellement d'air ajustable
Le système de renouvellement d’air est piloté depuis un bouton de réglage en façade.
Le programmateur de température C3030
Le régulateur/programmateur de température C3030 de FRANCE-ETUVES est très précis et particulièrement fiable. Mesure par sonde PT100 ou TCJ. Régulateur électronique PID. Précision : 0.1°C. Ecran couleur, excellente visibilité des températures
Fonctions : affichage de la température de consigne et de la température mesurée, affichage en pourcentage de la puissance de chauffage utilisée, affichage de la date et de l'heure
Programmateur 1 programme / 8 segments : 4 rampes de température programmables (°C/min) et 4 paliers de maintien en température (max 99h59min), départ différé, boucle de répétition, suivi du programme en cours (étape et temps restant), mise en pause ou arrêt du programme, buzzer de fin de cycle, pilotage de la vitesse de ventilation, paramétrages du thermostat de protection (modes TWW ou mode TWB), réglage des PID, possibilité d'ajouter une correction de la température à 2 températures distinctes (offsets), diagnostic des pannes automatique, affichage des défauts, communication RS485 modbus multipoints permettant le contrôle de plusieurs étuves sur le même réseau.
Des protectionspour vous, votre étuve et vos produits.
La ventilation et le chauffage sont coupés à l'ouverture de la porte. Un thermostat électronique réglable à affichage numérique (protection classe 3.1) protège vos produits. Il mesure la température dans le volume, et prend en charge la régulation en cas de défaillance du régulateur de température. Il coupe le chauffage en cas de surchauffe jusqu'à ce que la température soit redescendue en dessous de la valeur de son réglage. Un thermostat mécanique à réarmement (protection classe 1) protège l'étuve de surchauffes éventuelles en coupant le chauffage. En cas de défaut du brasseur de ventilation, le chauffage est arrêté. Différentes alarmes visuelles et sonores préviennent l'opérateur du problème.

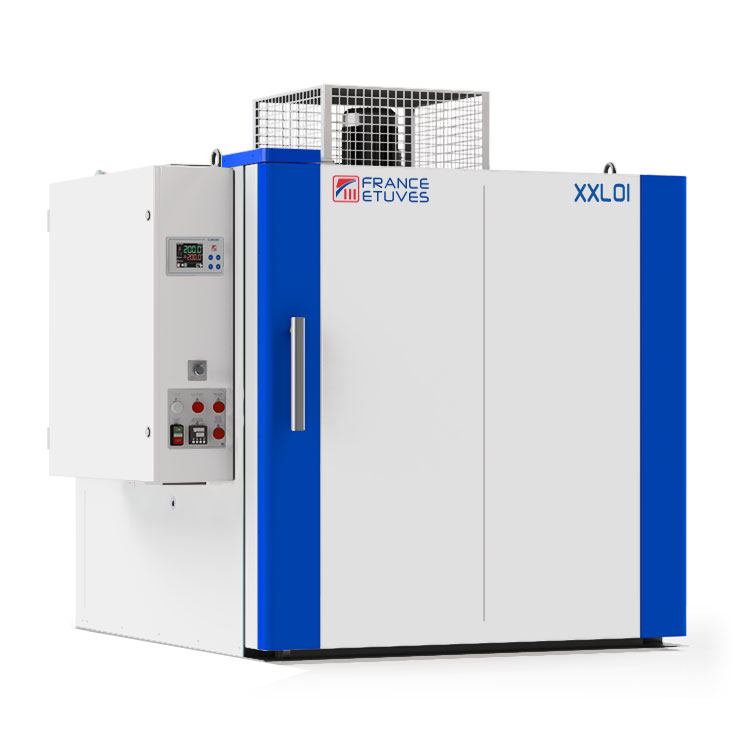

Modèle | XXL01 |
---|---|
Volume de la chambre : | 1000 litres |
Performances : | |
---|---|
Température maximum standard : | 200 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 1000 litres |
Dimensions intérieures (L x P x H) : | 1000 x 1000 x 1000 mm |
Dimensions extérieures (L x P x H) : | 1535 x 1559 x 1415 mm |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 400V ~3P 50Hz 20A |
Puissance standard 200 °C : | 12000 Watts |
Nombre de porte(s) : | 1 |
Débit ventilation : | 1800 m3/heure |
Poids : | 500 kg |
Modèle | XXL01.5 |
---|---|
Volume de la chambre : | 1500 litres |
Performances : | |
---|---|
Température maximum standard : | 200 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 1500 litres |
Dimensions intérieures (L x P x H) : | 1000 x 1000 x 1500 mm |
Dimensions extérieures (L x P x H) : | 1580 x 1561 x 1974 mm |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 400V ~3P 50Hz 25A |
Puissance standard 200 °C : | 15000 Watts |
Nombre de porte(s) : | 1 |
Débit ventilation : | 2500 m3/heure |
Poids : | 620 kg |

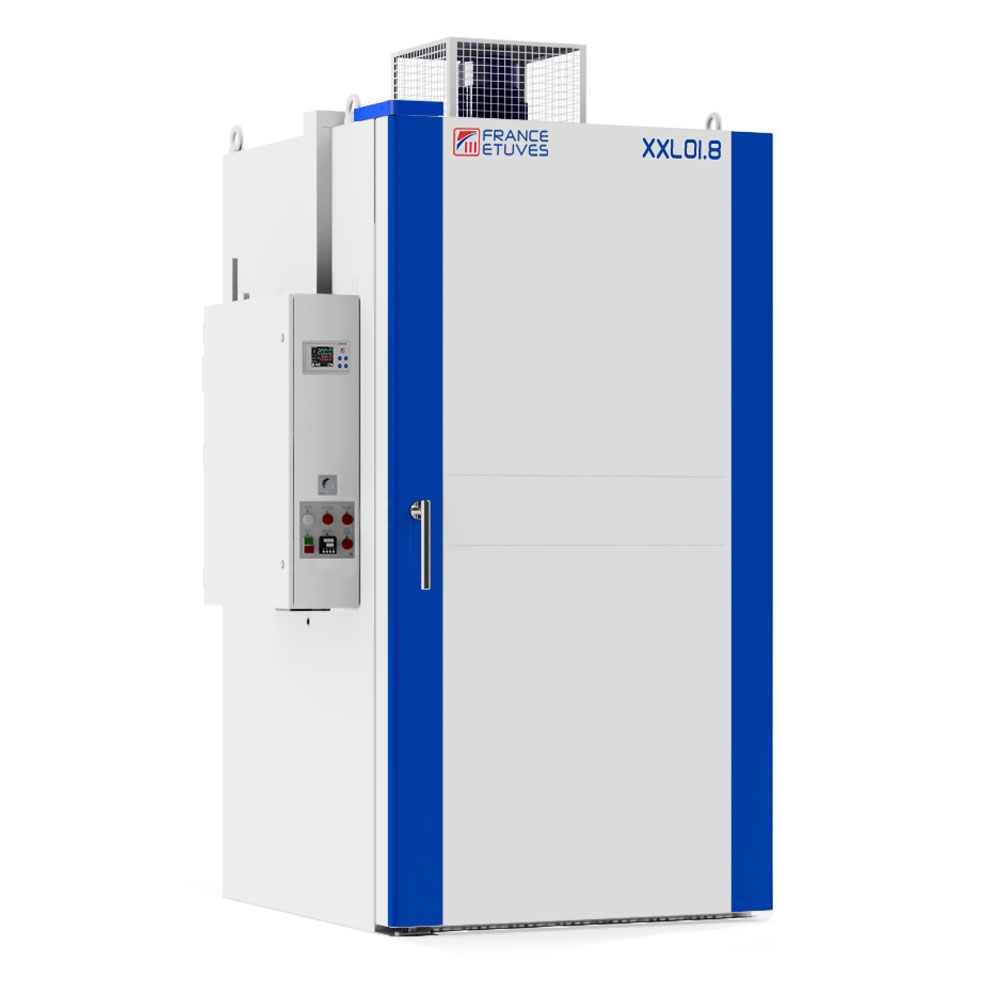

Modèle | XXL01.8 |
---|---|
Volume de la chambre : | 1800 litres |
Performances : | |
---|---|
Température maximum standard : | 200 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 1800 litres |
Dimensions intérieures (L x P x H) : | 1000 x 1000 x 1800 mm |
Dimensions extérieures (L x P x H) : | 1556 x 1559 x 2283 mm |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 400V ~3P 50Hz 32A |
Puissance standard 200 °C : | 18000 Watts |
Nombre de porte(s) : | 1 |
Débit ventilation : | 2500 m3/heure |
Poids : | 680 kg |
Modèle | XXL02.7 |
---|---|
Volume de la chambre : | 2700 litres |
Performances : | |
---|---|
Température maximum standard : | 200 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 2700 litres |
Dimensions intérieures (L x P x H) : | 1000 x 1800 x 1500 mm |
Dimensions extérieures (L x P x H) : | 1570 x 2362 x 2041 mm |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 400V ~3P 50Hz 40A |
Puissance standard 200 °C : | 21000 Watts |
Nombre de porte(s) : | 1 |
Débit ventilation : | 3250 m3/heure |
Poids : | 850 kg |
Modèle | XXL03 |
---|---|
Volume de la chambre : | 3000 litres |
Performances : | |
---|---|
Température maximum standard : | 200 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 3000 litres |
Dimensions intérieures (L x P x H) : | 1500 x 1500 x 1500 mm |
Dimensions extérieures (L x P x H) : | 2056 x 2070 x 2136 mm |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 400V ~3P 50Hz 50A |
Puissance standard 200 °C : | 24000 Watts |
Nombre de porte(s) : | 2 |
Débit ventilation : | 4000 m3/heure |
Poids : | 980 kg |
Modèle | XXL04.5 |
---|---|
Volume de la chambre : | 4500 litres |
Performances : | |
---|---|
Température maximum standard : | 200 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 4500 litres |
Dimensions intérieures (L x P x H) : | 1500 x 2000 x 1500 mm |
Dimensions extérieures (L x P x H) : | 2056 x 2570 x 2136 mm |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 400V ~3P 50Hz 50A |
Puissance standard 200 °C : | 27000 Watts |
Nombre de porte(s) : | 2 |
Débit ventilation : | 4000 m3/heure |
Poids : | 1085 kg |

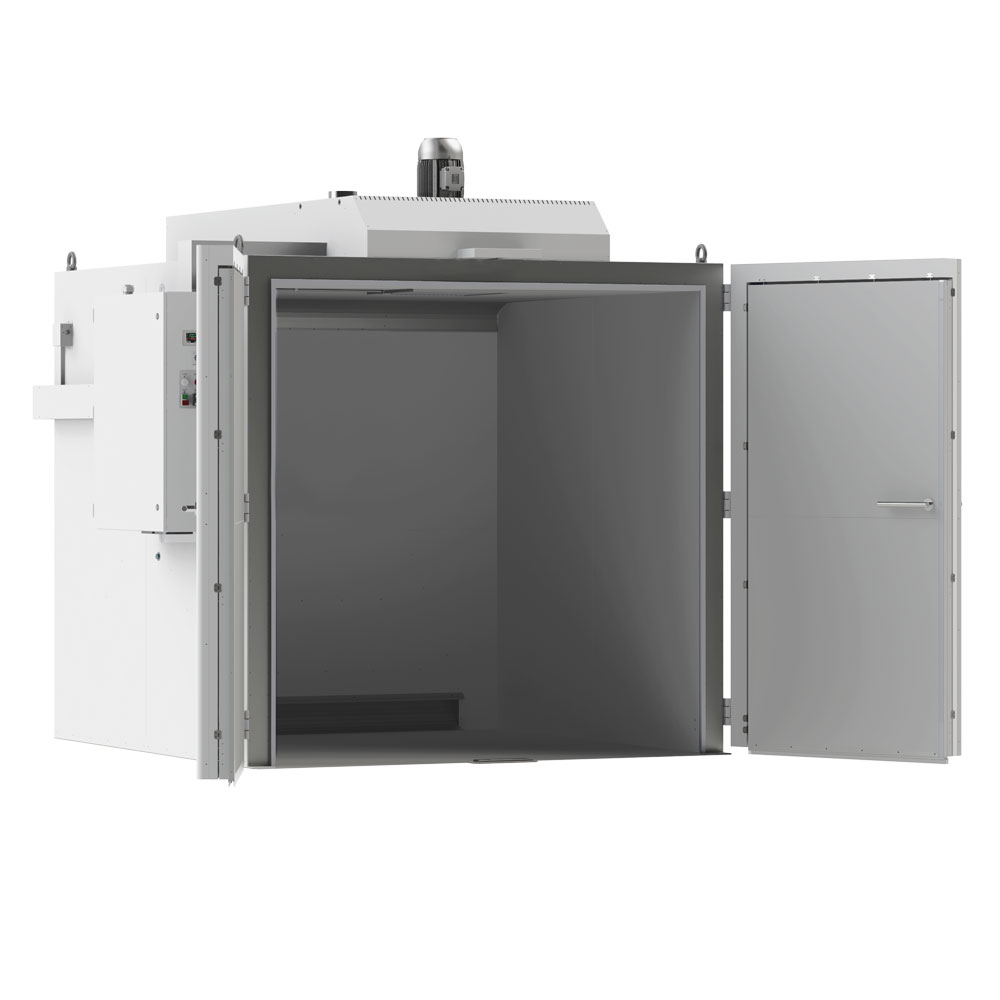

Modèle | XXL08 |
---|---|
Volume de la chambre : | 8000 litres |
Performances : | |
---|---|
Température maximum standard : | 200 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 8000 litres |
Dimensions intérieures (L x P x H) : | 2000 x 2000 x 2000 mm |
Dimensions extérieures (L x P x H) : | 2559 x 2578 x 2665 mm |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 400V ~3P 50Hz 63A |
Puissance standard 200 °C : | 36000 Watts |
Nombre de porte(s) : | 2 |
Débit ventilation : | 6000 m3/heure |
Poids : | 1300 kg |

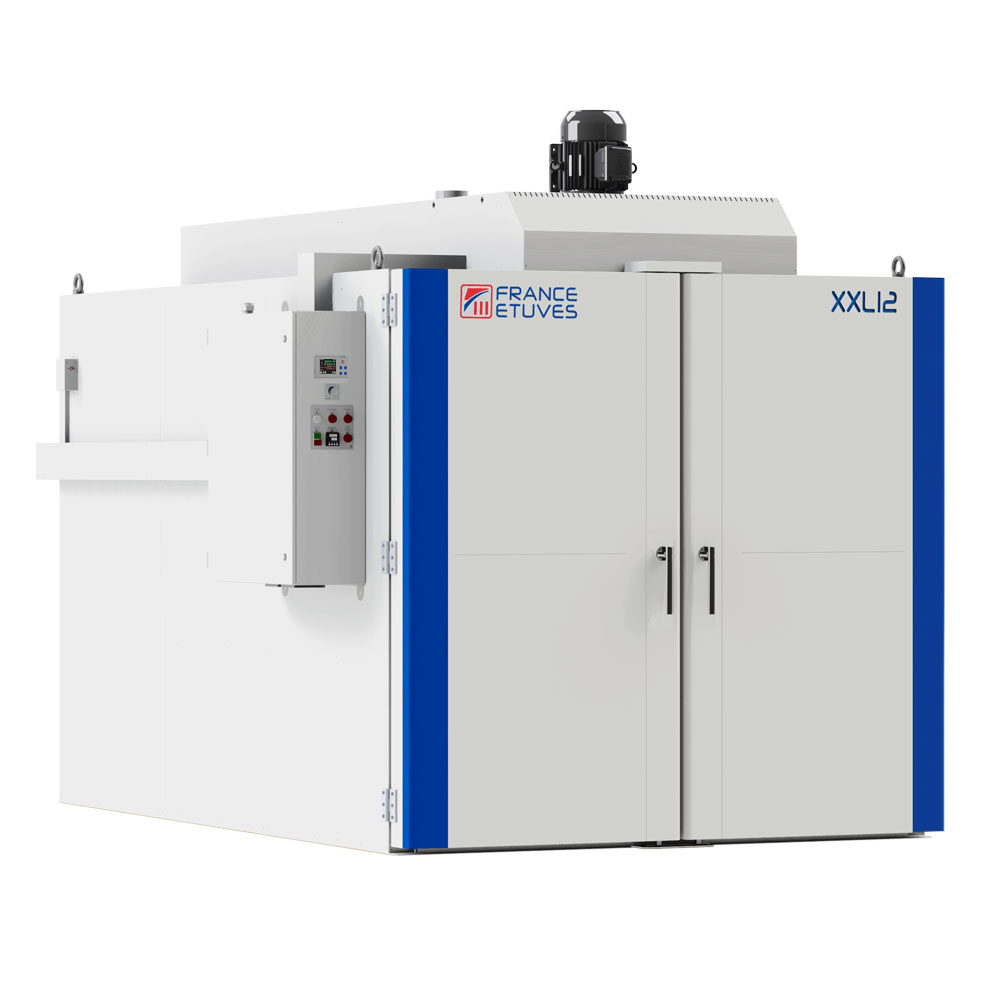

Modèle | XXL12 |
---|---|
Volume de la chambre : | 12000 litres |
Performances : | |
---|---|
Température maximum standard : | 200 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 12000 litres |
Dimensions intérieures (L x P x H) : | 2000 x 3000 x 2000 mm |
Dimensions extérieures (L x P x H) : | 2505 x 3608 x 2797 mm |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 400V ~3P 50Hz 80A |
Puissance standard 200 °C : | 45000 Watts |
Nombre de porte(s) : | 2 |
Débit ventilation : | 8000 m3/heure |
Poids : | 1800 kg |

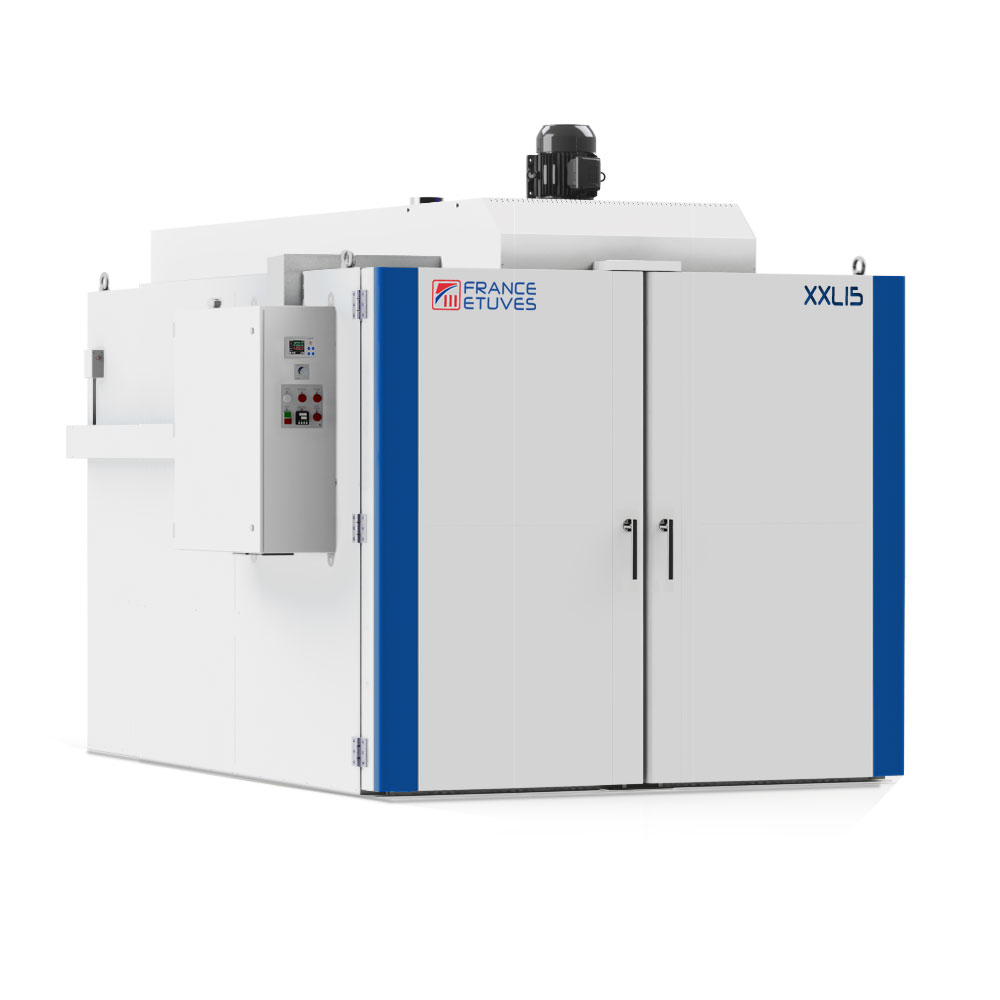

Modèle | XXL15 |
---|---|
Volume de la chambre : | 15000 litres |
Performances : | |
---|---|
Température maximum standard : | 200 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 15000 litres |
Dimensions intérieures (L x P x H) : | 2500 x 3000 x 2000 mm |
Dimensions extérieures (L x P x H) : | 2900 x 3607 x 2855 mm |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 400V ~3P 50Hz 100A |
Puissance standard 200 °C : | 54000 Watts |
Nombre de porte(s) : | 2 |
Débit ventilation : | 12000 m3/heure |
Poids : | 2500 kg |
Gamme XXL | XXL01 | XXL01.5 | XXL01.8 | XXL02.7 | XXL03 | XXL04.5 | XXL08 | XXL12 | XXL15 | |
---|---|---|---|---|---|---|---|---|---|---|
Performances | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Plage de température : | Température ambiante + 20 °C à 200 °C | |||||||||
Température maximum standard : | 200 °C | |||||||||
Homogénéité à 105 °C : | ± °C | < 2.0 | < 2.0 | < 2.0 | < 2.0 | < 2.0 | < 2.0 | < 2.0 | < 2.0 | < 2.0 |
Dimensions de la chambre | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Volume de la chambre : | dm3 | 1000 | 1500 | 1800 | 2700 | 3000 | 4500 | 8000 | 12000 | 15000 |
Largeur : | mm | 1000 | 1000 | 1000 | 1000 | 1500 | 1500 | 2000 | 2000 | 2500 |
Profondeur : | mm | 1000 | 1000 | 1000 | 1800 | 1500 | 2000 | 2000 | 3000 | 3000 |
Hauteur : | mm | 1000 | 1500 | 1800 | 1500 | 1500 | 1500 | 2000 | 2000 | 2000 |
Dimensions extérieures | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Volume ext de la chambre : | m3 | 3.39 | 4.87 | 5.54 | 7.57 | 9.09 | 11.29 | 17.58 | 25.28 | 29.86 |
Largeur : | mm | 1535 | 1580 | 1556 | 1570 | 2056 | 2056 | 2559 | 2505 | 2900 |
Profondeur : | mm | 1559 | 1561 | 1559 | 2362 | 2070 | 2570 | 2578 | 3608 | 3607 |
Hauteur : | mm | 1415 | 1974 | 2283 | 2041 | 2136 | 2136 | 2665 | 2797 | 2855 |
Clayettes : | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Livrées / Maximum : | - | - | - | - | - | - | - | - | - | |
Dimensions L / P : | mm | - | - | - | - | - | - | - | - | - |
Poids maximum / Total : | kg | - | - | - | - | - | - | - | - | - |
Autres informations | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Nombre de porte(s) : | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | |
Hublot L / l (option) | mm | 350x550 | 400x800 | 400x800 | 400x800 | 180x350 (x2) | 180x350 (x2) | 400x800 (x2) | 400x800 (x2) | 400x800 (x2) |
Poids : | kg | 500 | 620 | 680 | 850 | 980 | 1085 | 1300 | 1800 | 2500 |
Données électriques | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Puissance standard 200 °C : | Watts | 12000 | 15000 | 18000 | 21000 | 24000 | 27000 | 36000 | 45000 | 54000 |
Alimentation électrique : | volts | 400V ~3P 50Hz 20A | 400V ~3P 50Hz 25A | 400V ~3P 50Hz 32A | 400V ~3P 50Hz 40A | 400V ~3P 50Hz 50A | 400V ~3P 50Hz 50A | 400V ~3P 50Hz 63A | 400V ~3P 50Hz 80A | 400V ~3P 50Hz 100A |
Reférence | Image | Description |
---|---|---|
AG9013 | Enregistreur autonome 2 voies (logiciel inclus) Permet d'enregistrer les températures mesurées par 2 sondes mobiles au maximum. Boîtier fixation magnétique<br> Dimensions : 93.2 x 65.2 x 30.5 mm Poids : 115 g<br> Afficheur : Ecran LCD 2 lignes | Boîtier ABS IP54<br> Communication PC : 1 entrée micro-USB Alimentation par pile AA lithium 3.6V<br> Entrée externe : connecteur femelle micro-USB, sondes thermocouples (K, J, T, N, S)<br> Cadence d'enregistrement : de 1s à 24h Autonomie : 4 ans (pour une mesure toutes les 15 minutes à 25°C) Logiciel d'exploitation et câble de raccordement inclus |
|
AG9014 | Enregistreur portable écran graphique 4 voies Ecran graphique couleur pour suivre en temps réel l'évolution des températures. Avec prises USB et RJ45, et 4 connecteurs pour sondes mobiles (non inclues). |
|
AG9015 | Enregistreur portable écran graphique 6 voies Ecran graphique couleur pour suivre en temps réel l'évolution des températures. Avec prises USB et RJ45, et 6 connecteurs pour sondes mobiles (non inclues). |
|
AG9016 | Sonde thermocouple Longueur 3 m, avec prise. Accessoire pour enregistreurs. |
|
AG9034 | Pupitre pour le système de supervision |
|
AG9035 | Plaque isolante et rampe d'accès A positionner sous l'étuve. Hauteur de 8 mm. |
