France Etuves
K846

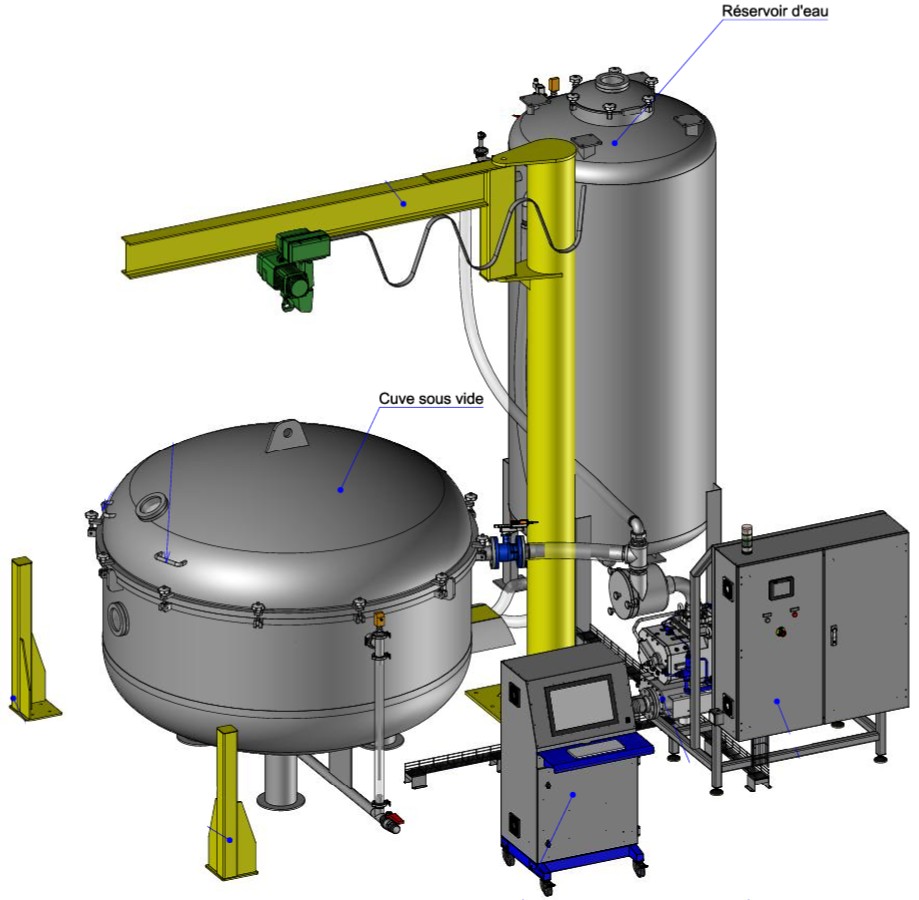

Ensemble pour séchage et imbibition de roche sous vide
Données techniques :
- Domaine d'activité : Séchage sous vide
- Volume de la chambre : 6.32 m3
- Température max: 0 °C
Utilisation :
- Séchage et imbibition de bloc rocheux par tirage au vide.
- L'ensemble de séchage / imbibition sous vide permet dans un premier temps de sécher sous vide, sans chauffage, des blocs rocheux et dans un deuxième temps d'effectuer leur imbibition sous vide. Pendant l'imbibition, le tirage au vide à la surface de l'eau continue.
Phase de séchage
- Durant cette phase, le but est de sécher complètement un bloc rocheux qui a été préalablement séché dans une étuve ventilée. Pour cela le bloc rocheux est placé dans une enceinte sous vide pour éliminer l'humidité résiduelle.
- Durant la phase de séchage on effectue également plusieurs cassage de vide à l'air ou au CO2 afin d'améliorer l'efficacité du processus.
Phase d'imbibition
- Durant cette phase, le but est de remplir toutes les porosités du bloc rocheux avec de l'eau ou de la saumure. Le bloc est mis sous vide afin d'avoir le moins d'air possible dans les porosités et ainsi favoriser l'imbibition.
- Il est ensuite immergé avec de l'eau ou de la saumure préalablement dégazer dans le réservoir. Le vide est maintenu même lorsque le bloc est totalement immergé dans la cuve afin d'évacuer l'air qui pourrait encore être présent dans le bloc.
Caractéristiques
- Volume de la cuve : 6320 litres
- Vide limite dans la cuve : < 0.5 mbar

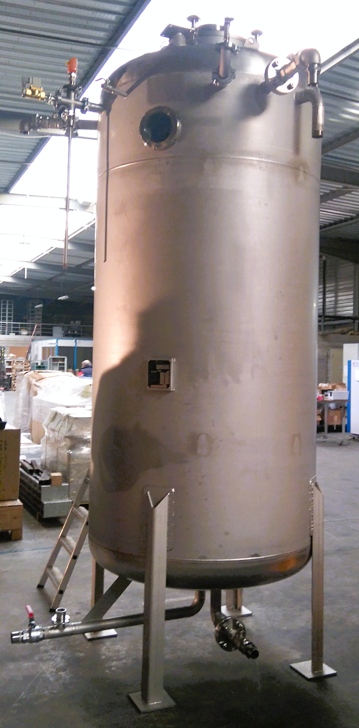

- Volume du réservoir : 3690 litres
- Diamètre intérieur de la cuve : 2300 mm
- Hauteur totale extérieur de la cuve : environ 2330 mm
- Puissance totale installée : 29 kVa
- Alimentation électrique : 400V ~3P + N + T 50 Hz
- Matière de la cuve et du réservoir : Inox 304L
Equipements
- Supervision FE3000
- Pompe à vide à palettes de 630 m3/h

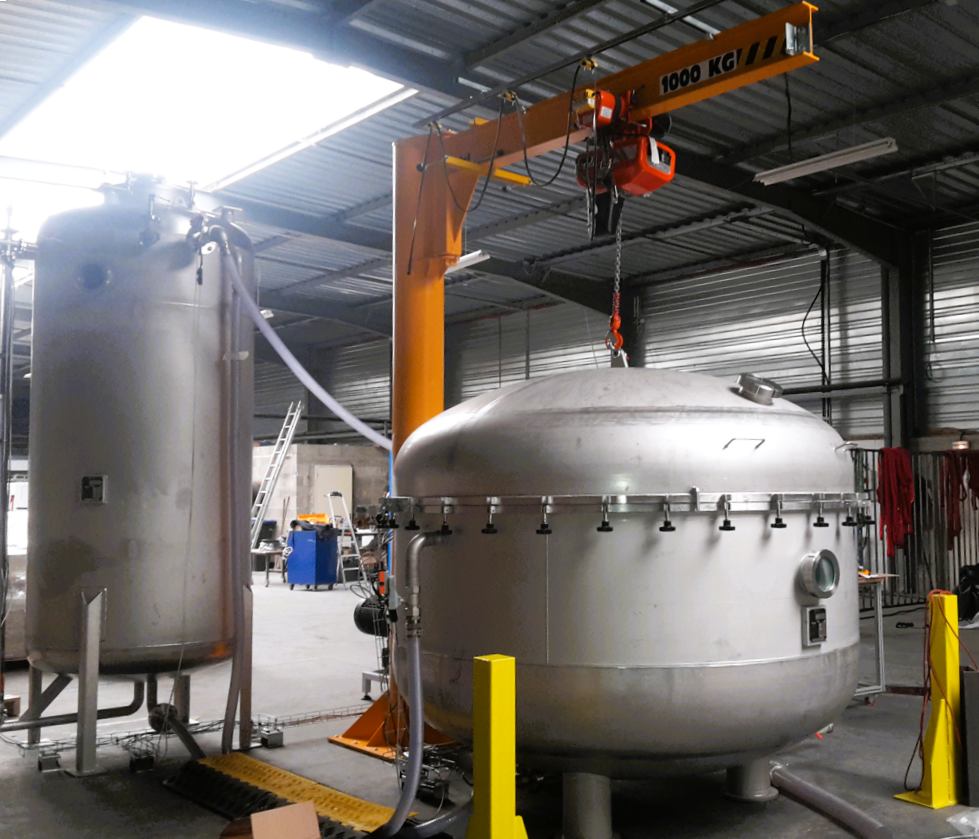

- Cuve en 2 demi-coquilles
- Réservoir d'eau de 3690 litres
- 9 piquages pour entrée et sortie : vide et eau
- Platine reposant sur 3 ressorts en INOX : disposition des blocs rocheux
- 3 lasers dans la cuve : permet de déterminer la fin du cycle de séchage sous vide, ainsi que la fin du processus l'imbibition d’accès

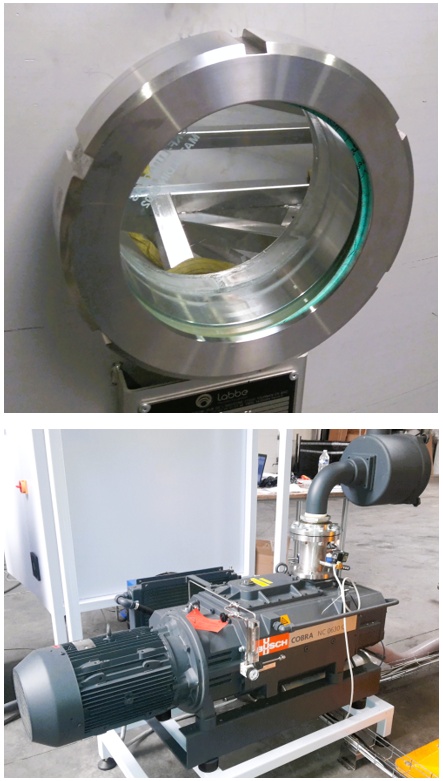

- Hublots :
1 hublot sur chaque demi-coquille : Ø 150 mm
2 hublots sur le réservoir : Ø 150 mm - Potence CMU : 1000 kg

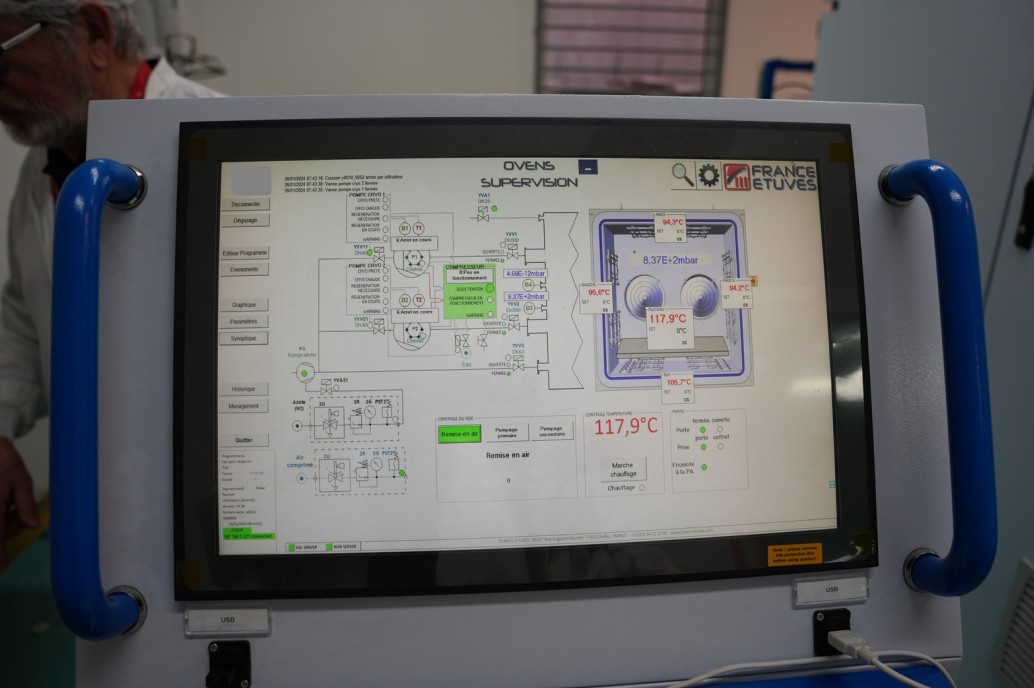

Système de supervision France Etuves "FE3000"
- Gestion des recettes pour piloter tous les paramètres du système
- Gestion de tous les paramètres du système, de pilotage ou mesurés, températures, pressions, vitesses de brassage, réglage de renouvellement d’air…
- Lancement de recettes, exécution automatique
- Affichage des paramètres en mode « Synoptique », « Paramètres », « Graphique »
- Enregistrement dans une base de données SQL des paramètres au cours du temps
- Exploitation des enregistrements des paramètres, visualisation graphique
- Édition de rapports et PV de contrôle
- Extraction en format csv pour exploitation par tableur
