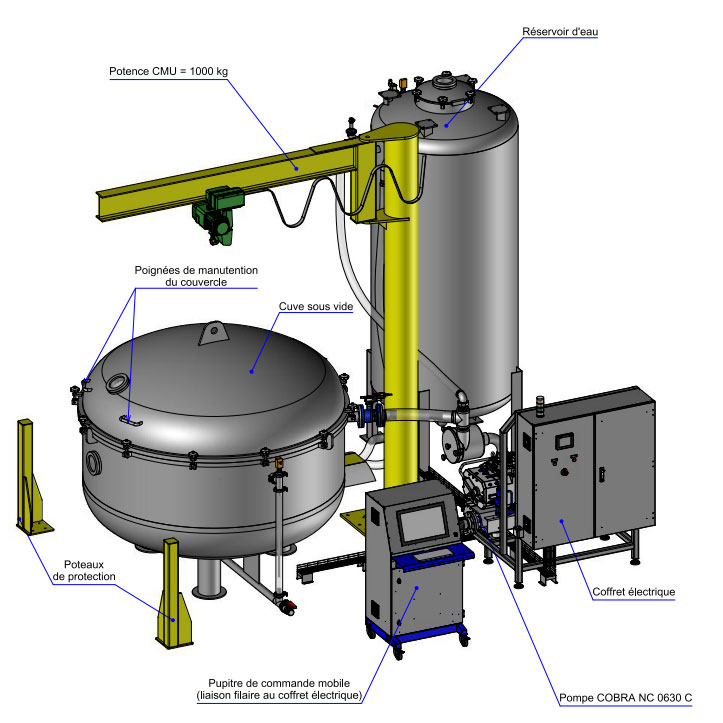

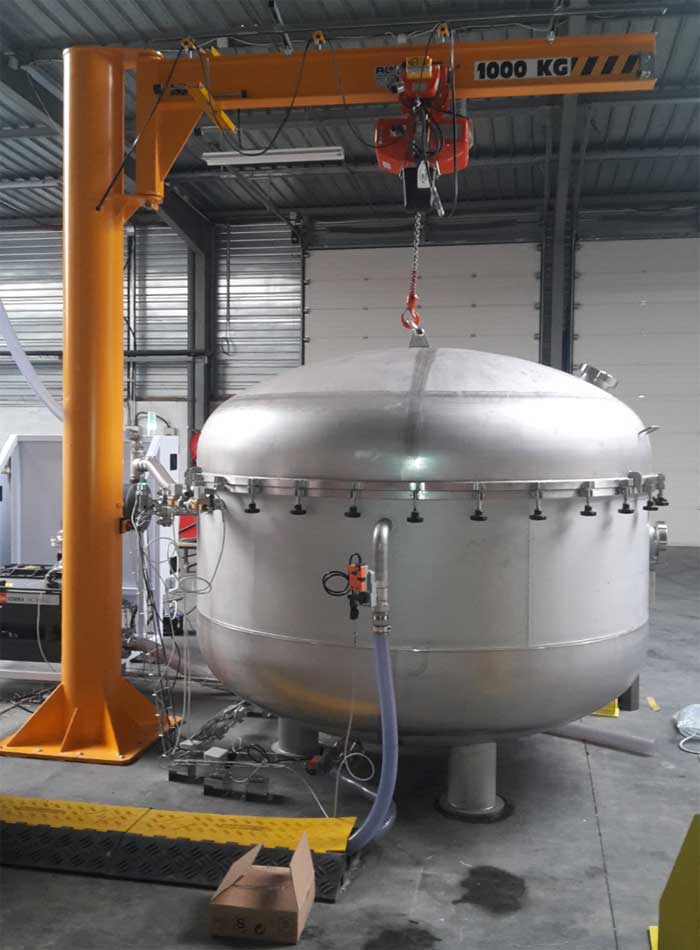

un réservoir (en inox 304L) de 3.6 m³ environ résistant au vide
Un dôme et un fond formé, ø1300 ext. type GRC
Une partie médiante cylindrique , d???une hauteur de 2500 mm entre ligne de tangence des fonds
4 pieds en tôle pliée, soudés sur fourrures en bas de virole, avec platines de fixation au sol
2 oreilles de levage soudées sur fourrure sur le dôme
une boule fixe de lavage. Lavage à 360° sur un rayon d???action maxi de 3,3 m.
Un anti vortex
4 piquages pour entrée / sortie (vide et eau)
1 trou d'homme sur le dessus
un groupe de pompage comprenant :
Pompe à vide à palettes, mono-étagée, à joint d´huile, refroidie par air, filtre d'échappement, avec récupération d´huile intégrée, clapet anti-retour,
Pompes à vide de type ROOTS, Débit nominal: 1000m³/h
un filtre à système de condensation de vapeur raccordé au circuit sous vide et au groupe frigorifique.
un groupe à eau réfrigérée 2200 W (plage de température 3°C à 25°C ) raccordé au filtre JST
Groupe frigorifique installé sur une platine avec le groupe de pompage,
un circuit de vide et un circuit d'eau en tuyaux flexibles polyamide en DN50
Bloc rocheux disposé sur une platine reposant sur 3 ressorts en INOX.
3 lasers installés à l'intérieur permettent de déterminer la fin du cycle de séchage sous vide, ainsi que la fin du
processus l'imbibition (niveau d'eau)
1 sonde TCJ pour mesurer l'évolution de la température du bloc rocheux et de l'intérieur de l'enceinte.
Coffret électrique (ou armoire électrique) dans la zone de 24 m²
un automate (régulateur, programmateur) permet la gestion complète de l'ensemble
Enregistrement : réalisé par la Supervision FE3000 qui permet l'enregistrement des données de vide et de
température de l'installation.
