Données techniques :
- Domaine d'activité : Recherche
- Volume de la chambre : 25 litres
- Température max: 0 °C
Banc de test conçu pour sécher par tirage au vide (sous différents niveaux de vide) un bloc rocheux de dimensions 150x150x100 mm imbibé au maximum de 5% d???eau.
- Données techniques :
- Volume de la cuve : 25L
- Dimensions de la cuve LxPxH : 250x250x400 mm
- Pas de chauffage
- Puissance totale installée : 2500 VA
- Alimentation électrique : 230V 1P+N+PE 16A
Le banc de test est composé de :
1 cuve de tests en acier inoxydable, fermeture par verre trempé,
1 réservoir d???eau à remplissage manuel (avec vanne de vidange),
1 bac de vidange d???eau de la cuve, avec vanne de vidange,
1 coffret électrique comportant les éléments de contrôle,
1 pompe à vide à palettes bi-étagée,
1 filtre séparateur de vapeurs permettant de contenir les vapeurs d???eau pompées dans la cuve pour protéger la pompe à vide de l???humidité nuisible à son bon fonctionnement,
1 groupe à eau réfrigérée alimentant le filtre d???eau froide pour condenser les vapeurs d???eau.

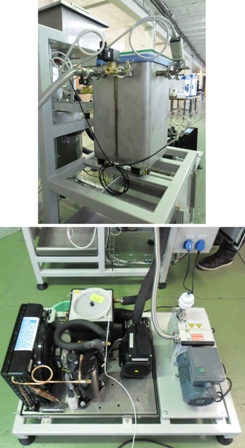

L???ensemble est fixé sur une structure en tube mécano soudé. Seuls le groupe frigorifique et le groupe de pompage sont installés sur une platine disposée à côté de l???équipement banc de tests (ceci afin de limiter les vibrations).
La cuve est équipée d???une jauge de mesure de vide, d???une sonde de température et de systèmes de mesure du poids du bloc rocheux et de mesure du niveau d???eau.
Le système de pesage et de détection du niveau d???eau est composé de :
1 capteur laser mesurant la distance avec un drapeau pour permettre le calcul du poids du bloc rocheux,
1 capteur laser mesurant la distance avec un flotteur pour permettre le calcul du niveau d???eau,
1 support sur ressorts pour le bloc rocheux.
Le coffret électrique est équipé d???un tableau de commande comportant, entre autres, un sectionneur général de mise sous tension, une Interface Homme-Machine permettant la gestion du banc de tests et un enregistreur sauvegardant les valeurs mesurées par les sondes de température dans la cuve et au niveau du filtre séparateur de vapeurs, les valeurs mesurées par la jauge de pression et les distances mesurées par les capteurs laser de pesage et de niveau d???eau.
De nombreuses électrovannes sont pilotées par l???Interface Homme-Machine afin de permettre les diverses actions.
