J352
Etuve modulaire industrielle pour polymérisation de pièces en composite
Données techniques :
- Domaine d'activité : Aéronautique
- Volume de la chambre : 51 m3
- Température max: 200 °C
Utilisation :
- Polymérisation de pièces en composite.
- Etuve industrielle modulaire pour polymérisation de pièces en composite dans un moule fermé en aluminium.
Caractéristiques
- Température de travail : 200 °C
- Dimensions internes en mm (L x P x H) : 4500 x 4500 x 2500
- Alimentation électrique : 400V 3P+T 50 Hz 198A
- Puissance de chauffage installée : 110 000 Watts pour maintenir une température maximale de 200°C dans ce volume
- Puissance totale installée : 137kVA
- Isolation optimisée : 150 mm de laine de roche
- Matière de la chambre : tôle d'acier électrozinguée
- Conformité AMS2750-E type D : contrôle d'homogénéité et étalonnage de la chaîne de mesure et des sondes thermocouples (avec rapports)
Equipements
- 2 zones de ventilation : débit nominal compris entre 10 000 m3/h et 15 000m3/h par zone

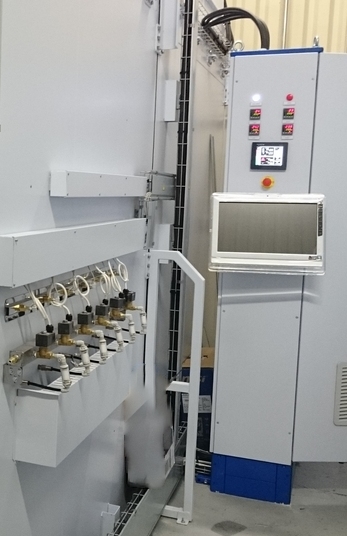

- Système de supervision "FE3000":
PC intégré
IHM automate/régulateur
Ecran tactile - Système de vide:
Ensemble de mise sous vide et de mesure de pression pour 6 poches à vide
6 prises de vide intérieures contrôlées
6 électrovannes pour isolation de chaque prise sous vide
6 capteurs de vide avec afficheur numérique
2 prises de pression intérieures raccordées à un collecteur équipé d'1 prise de mesure de pression + 1 électrovanne pilotée par l'automate
1 collecteur pour raccordement à une pompe à vide - 8 prises femmelles thermocouples J à l'intérieur de l'étuve
- 1 boitîer convertisseur entrée/sortie pour 8 thermocouples dans le coffret électrique
- 8 sondes thermocouples J
- 2 extracteurs de refroidissement d'environ 1500 m3/h chacun
- Isolant sous la sole de l’étuve pour réduction des pertes thermiques avec rampe d'accès pour le chargement et déchargement

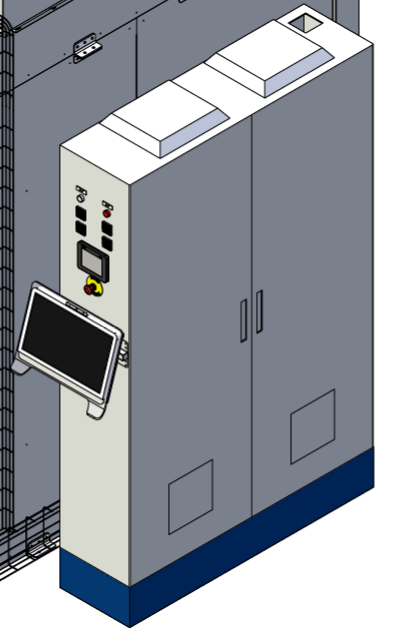

Système de supervision France Etuves "FE3000"
- Gestion des recettes pour piloter tous les paramètres du système
- Gestion de tous les paramètres du système, de pilotage ou mesurés, températures, pressions, vide, vitesses de brassage, réglage de renouvellement d’air…
- Lancement de recettes, exécution automatique
- Affichage des paramètres en mode « Synoptique », « Paramètres », « Graphique »
- Enregistrement dans une base de données SQL des paramètres au cours du temps
- Exploitation des enregistrements des paramètres, visualisation graphique>
- Édition de rapports et PV de contrôle
- Extraction en format csv pour exploitation par tableur

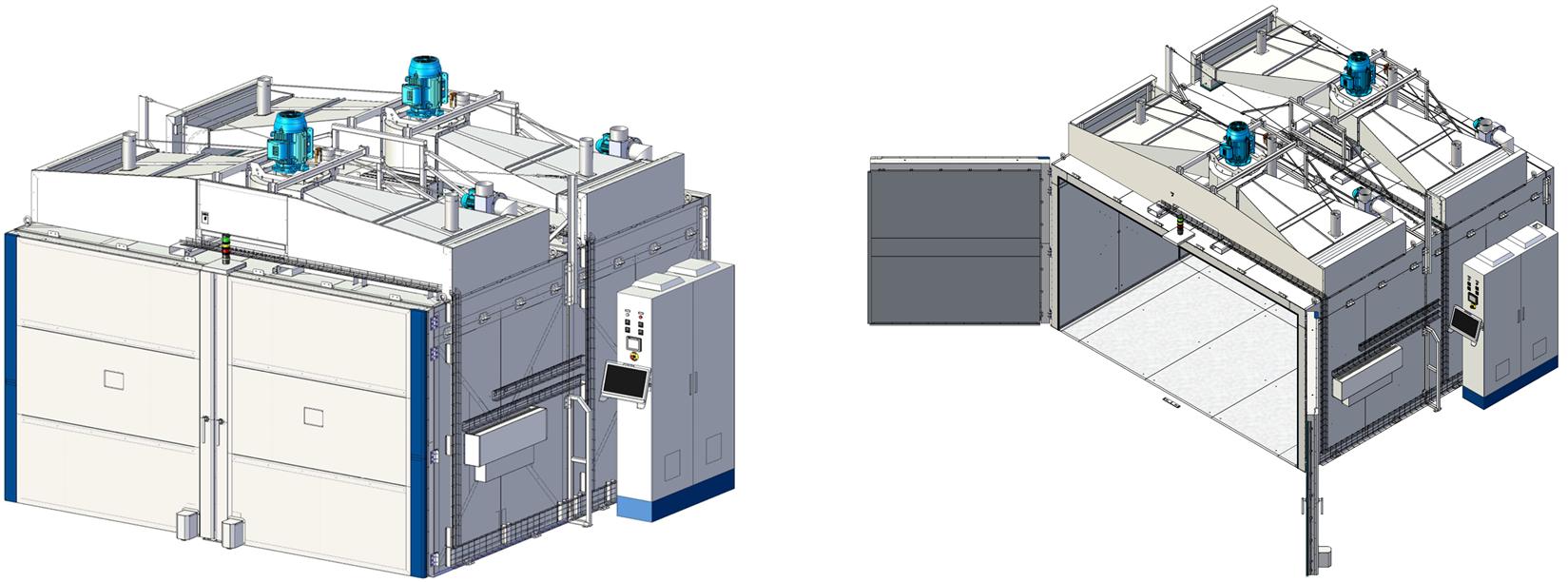

Vue d'ensemble
Notre priorité : vous satisfaire !
Toutes nos étuves sont testées avec attention avant expédition !
- 🏭 Votre étuve sort de production.
- 📋 Elle est testée et vérifiée par une équipe confirmée.
- ✅ La conformité de votre étuve est validée selon vos attentes.
- 📦 Votre étuve est ensuite emballée avec soin dans nos locaux.
- 🚚 Nous l'expédions sur votre site.
