Données techniques :
  • Domaine d'activité : Aéronautique
  • Volume de la chambre : 70 m3
  • Température max: 200 °C
Etuve de polymérisation de pièces composites pour un grand industriel asiatique dans le domaine de l???aéronautique.
    Données techniques :
  • Volume : 70 m3
  • Température max : 200°C
  • Volume utile : 3400 x 10400 x 2000 mm
  • Puissance : 312 kwatts
G221 G221-1
G221 G221-2

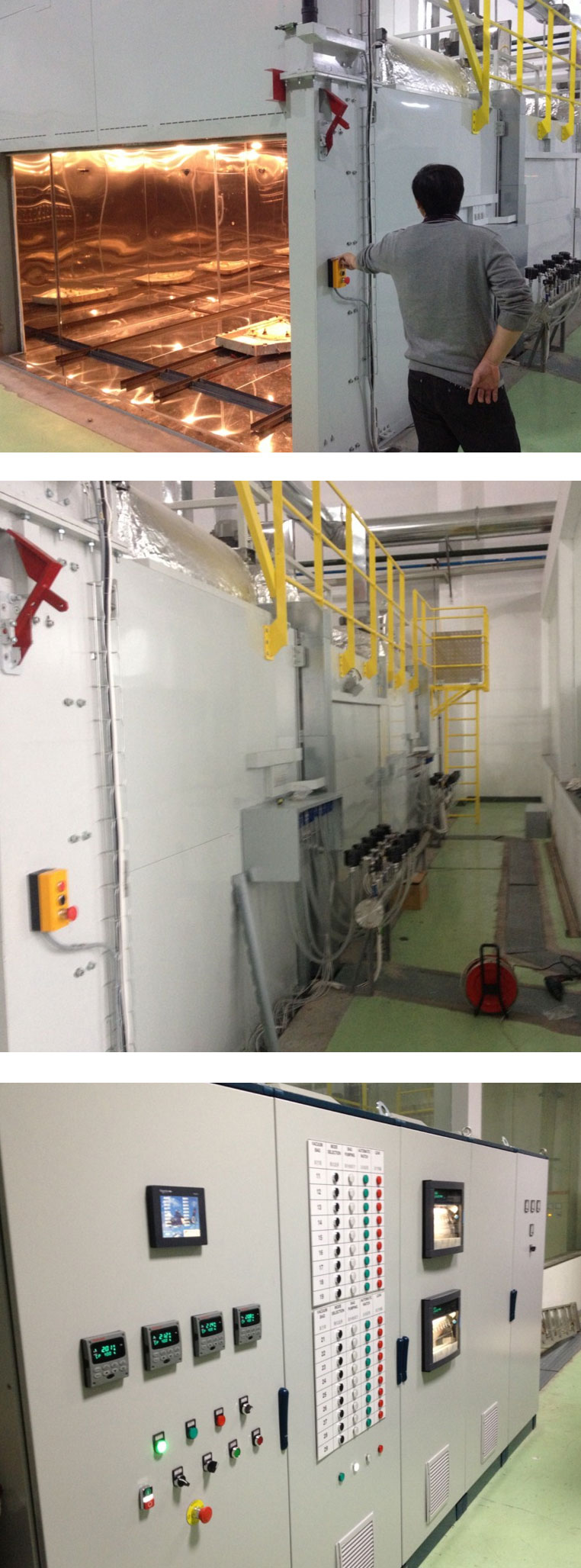

Une construction atypique L???étuve mesure plus de 10 m de profondeur et plus de 5 m de hauteur. L???étuve a été placée dans un décaissement génie civil : la sole isolée de l???étuve est au niveau du sol du local dans lequel est entreposée l???étuve, permettant un chargement sur chariot sans effort. Elle a été scindée en 4 modules pour faciliter le transport par container. Chaque module comporte un groupe de ventilation, un groupe de résistances chauffantes et un système de refroidissement. L???intérieur de l???étuve est entièrement en tôle d???acier inoxydable résistant à la corrosion. L???ouverture se fait grâce à une porte guillotine, motorisée par un moto-réducteur, à l???avant de l???étuve. Des capteurs assurent le bon positionnement de la porte. L???armoire électrique principale de l???étuve est déportée et démontable en 2 parties. Seul le pupitre de commande de porte est fixe et placé à l???entrée de l???étuve. ?? l???intérieur de l???étuve, une ligne de vie sur toute la profondeur permet d???arrêter complètement le fonctionnement de l???étuve en cas d???opérateur coincé par inadvertance à l???intérieur. Une issue de secours, située sur la face arrière de l???étuve, permet à l???opérateur coincé de s???en échapper. Douze points d???éclairage intérieur sont répartis dans l???étuve. La totalité du volume utile est éclairé. Chaque système de refroidissement dispose d???une entrée et d???une sortie d???air de refroidissement à volet motorisé. Un interrupteur permet de choisir l???asservissement du refroidissement aux régulateurs de température ou de le gérer manuellement. Le personnel de maintenance peut facilement accéder en partie haute de l???étuve : une échelle et une passerelle permettent d???y accéder sur le par la partie droite de l???étuve. Pour les interventions de maintenance à l???intérieur de l???étuve, la porte nécessite d???être ouverte complètement. Des blocages manuels de porte viennent protéger le personnel de maintenance contre une chute inopinée de la porte.

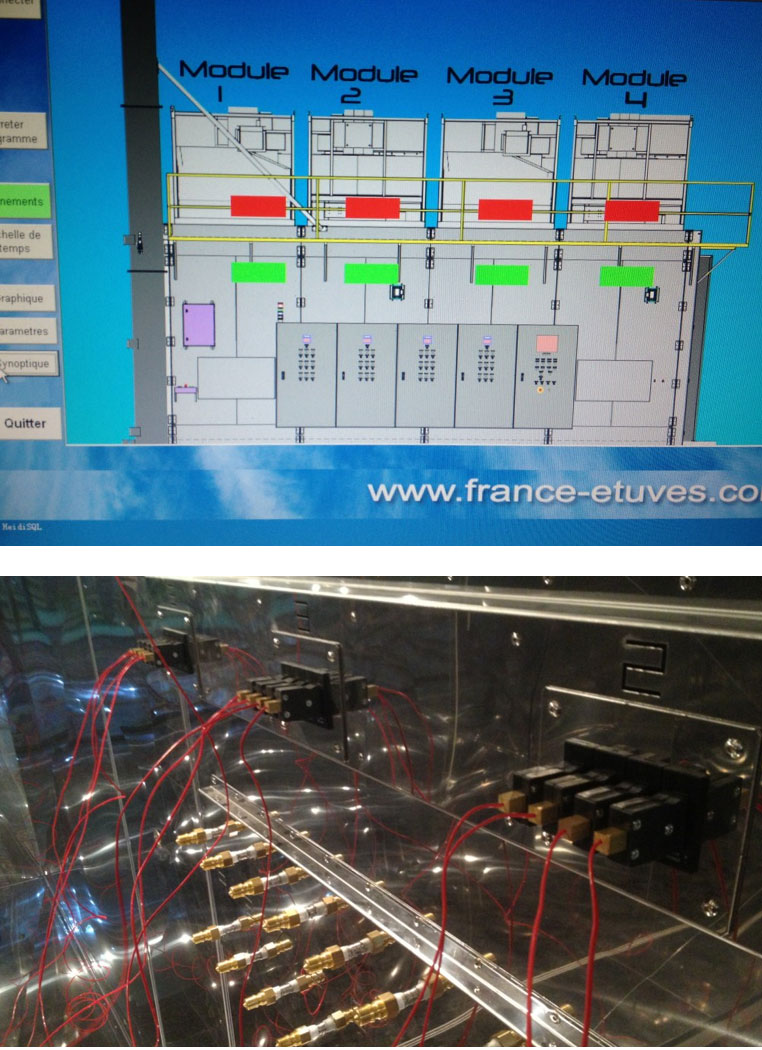

Contrôler son étuve n???a jamais été aussi simple L???étuve est équipée d???un logiciel de supervision FE3000, permettant la gestion totale de toutes les caractéristiques de l???étuve. Des éléments supplémentaires sont toutefois disponibles pour assurer le fonctionnement de l???étuve en cas de défaillance du logiciel de supervision. Deux modules sont équipés de 9 prises de vide chacun. Ces 18 prises de vide sont jumelées à 18 prises de régulation du niveau de vide. Un automate permet de gérer le circuit de vide, l???état de la porte et les alarmes (en cas de défaillance du logiciel de supervision FE3000). Deux modules sont équipés de prises pour thermocouples produit. L???opérateur peut alors surveiller la température à n???importe quel endroit dans l???étuve. Une colonne lumineuse permet à l???opérateur, même éloigné de l???étuve, de suivre l???état de l???étuve. L???armoire électrique est équipée de deux enregistreurs. Chaque enregistreur sauvegarde les paramètres de 2 modules : températures mesurées par les sondes thermocouples produit, les mesures de niveau de vide, les températures des points les plus chauds et des plus froids des 2 modules. Des arrêts d???urgence permettent de couper le fonctionnement de l???étuve en cas d???anomalie.
