France Etuves
Y2750
Etuve modulaire pour traitement de pièces en composite
Données techniques :
- Domaine d'activité : Aéronautique
- Volume de la chambre : 58.951 m3
- Température max: 250 °C
Utilisation :
- Traitement de pièces en composite dans des poches sous vide.

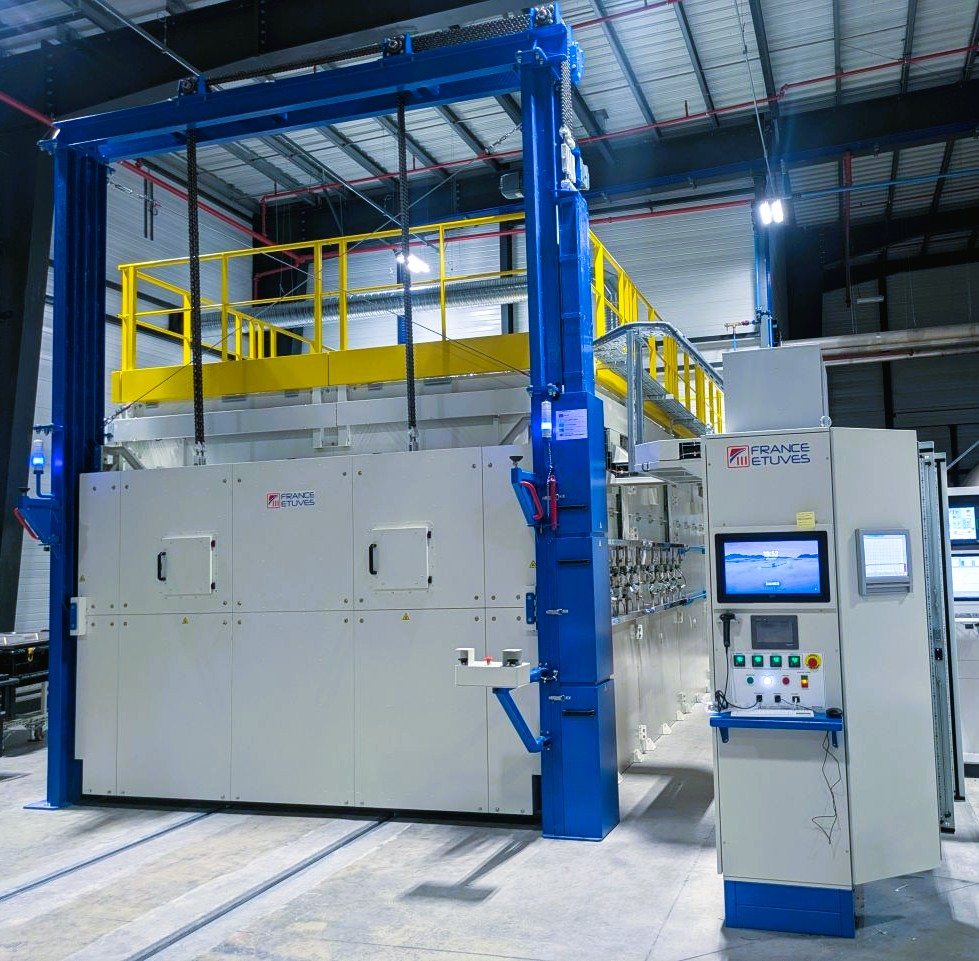

💡 Étuve composée de 4 modules de 8m3 chacun pour le traitement de pièces en composite dans des poches sous vide.
🔧 Caractéristiques :
- 🌡️ Température d'utilisation max : 250 °C.
- 📏 Dimensions internes en mm (L x P x H) : 3300 x 8120 x 2200.
- 🔌 Alimentation électrique : 400V ~3P + T - 50Hz 400A.
- ♨️ Puissance de chauffage totale installée : 200 kW pour maintenir 250°C dans ce volume.
- ⚡Puissance totale installée : 260 kVA.
- 🛡️Matière de la chambre : Tôle d'acier électrozinguée.
- 🧱 Isolation optimisée : 200 mm de laine de verre
- 📋 Conformité : norme AMS2750.
⚙️ Equipements :
- Supervision FE3000 avec un serveur NAS.
- IHM :
Gestion de la régulation de la température.
Gestion du vide.
Programmable via le logiciel de supervision de l’étuve. - Enregistreur 48 voies avec 2 ports de communication RS485 avec gestion des lots.
- 24 prises femelles thermocouples K.

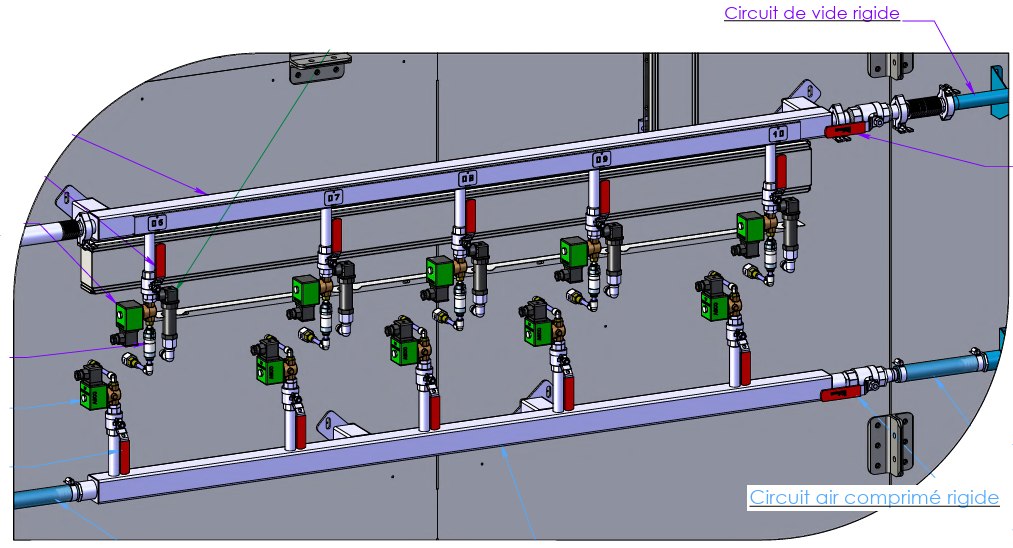

- 1 rampe de vide : Circuit de vide primaire.
- 1 rampe de pression : Circuit d'air comprimé basse pression.
- 1 rampe de mesure : Circuit de vide primaire et d'air. comprimé basse pression.
- 10 prises de vide contrôlées.
- 10 prises de pression contrôlées.
- 10 prises de mesure de vide.

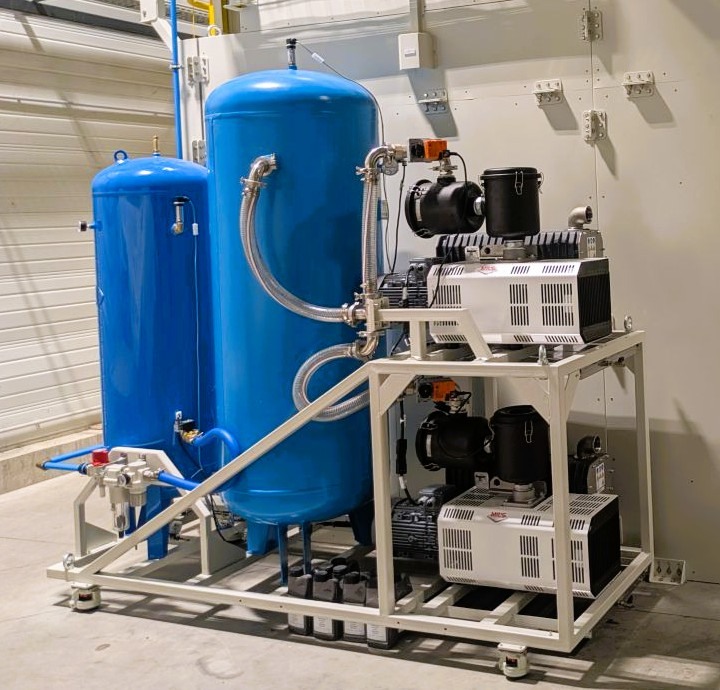

- 1 centrale de vide :
1 réserve de vide de 500 litres.
1 réserve d'air comprimé de 270 litres.
2 pompes à vide redondantes de 200 m3/h, chacune équipée d'une double filtration : polyester et charbon actif.
- 1 extracteur de refroidissement de 8000 m3/h raccordé aux 4 modules : renouvellement d'air et refroidissement piloté.
- 1 porte guillotine motorisée équipée de 2 hublots.
- 1 pupitre de commande pour ouverture et fermeture de la porte.
- 1 chariot spéciale sur roulettes : charge maximale admissible d'environ 3,5 tonnes.
- 1 sole isolée sous le chariot.
Système de supervision : gestion, précision et fiabilité !
Développé par France Etuves !

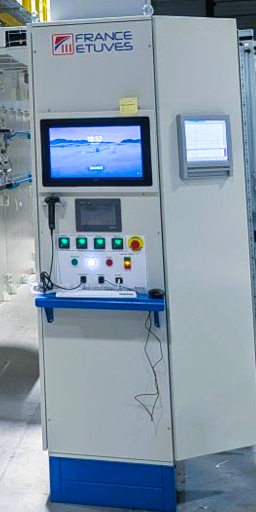

📈 Supervision :
- Gestion des recettes pour piloter tous les paramètres du système
- Gestion de tous les paramètres du système, de pilotage ou mesurés, températures, pressions, vitesses de brassage, réglage de renouvellement d’air…
- Lancement de recettes, exécution automatique
- Affichage des paramètres en mode « Synoptique », « Paramètres », « Graphique »
- Enregistrement dans une base de données SQL des paramètres au cours du temps
- Exploitation des enregistrements des paramètres, visualisation graphique
- Édition de rapports et PV de contrôle
- Extraction en format csv pour exploitation par tableur

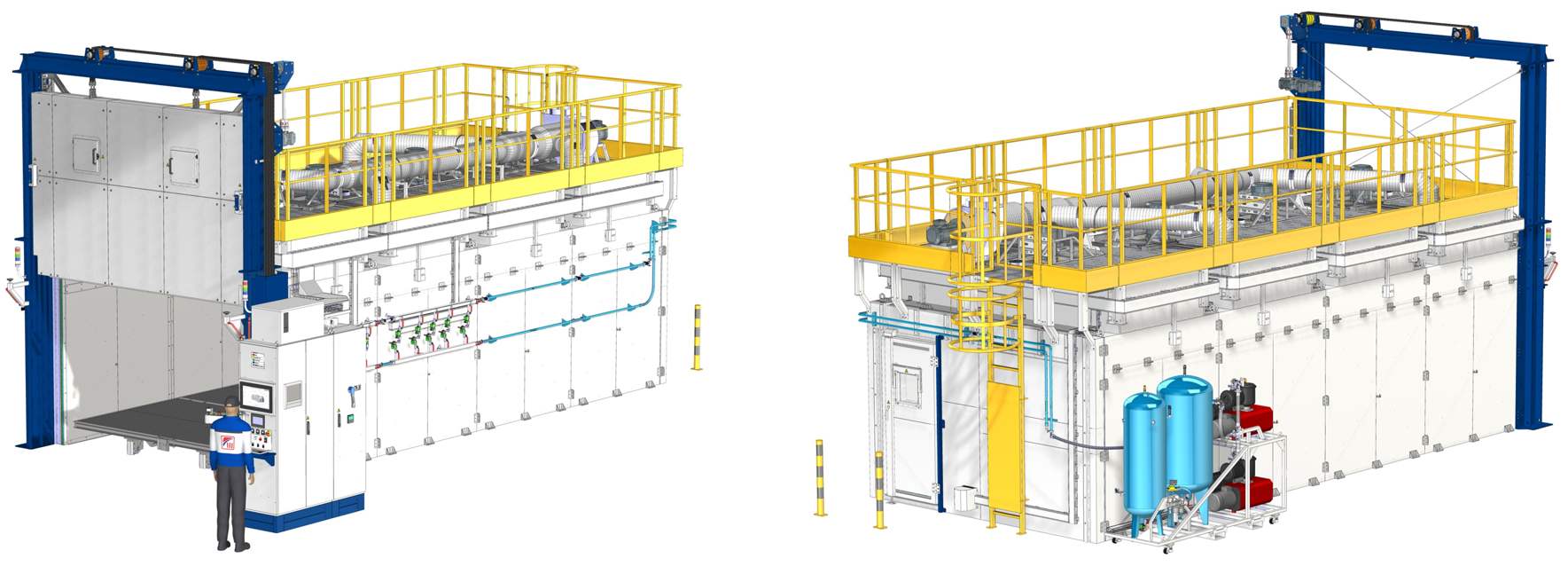

Vue d'ensemble :
Notre priorité : vous satisfaire !
Toutes nos étuves sont testées avec attention avant expédition !
- 🏭 Votre étuve sort de production.
- 📋 Elle est testée et vérifiée par une équipe confirmée.
- ✅ La conformité de votre étuve est validée selon vos attentes.
- 📦 Votre étuve est ensuite emballée avec soin dans nos locaux.
- 🚚 Nous l'expédions sur votre site.
