France Etuves
Y1475
Etuve de séchage de moteurs électriques
Données techniques :
- Domaine d'activité : Industrie
- Volume de la chambre : 44 m3
- Température max: 200 °C
Utilisation :
- Séchage de stators et de rotors après lavage.

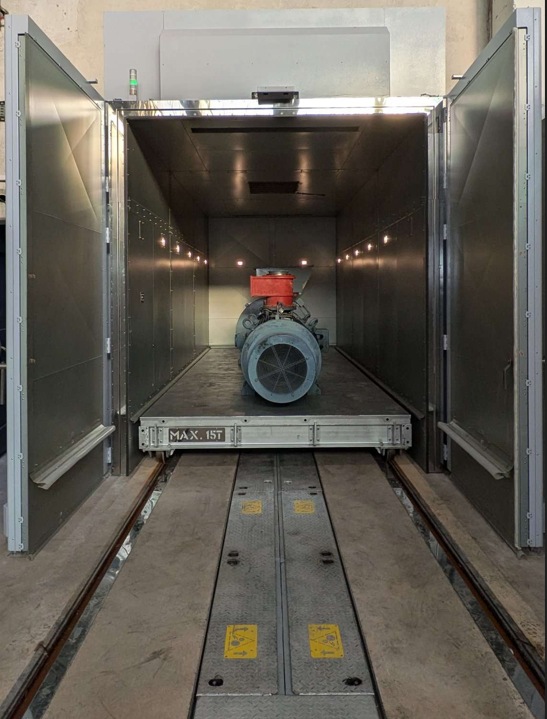

- Les stators et rotors sont chargés sur un plateau motorisé pouvant supporter 15 tonnes, circulant sur des rails, afin d'être insérés dans l'étuve pour séchage.
Caractéristiques
- Température de travail : 200 °C

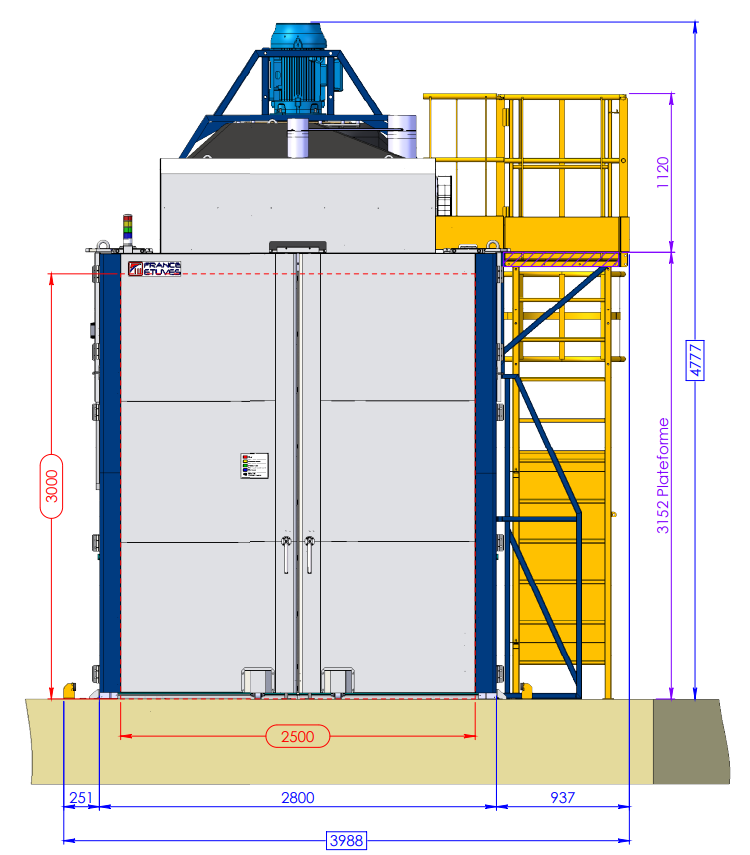

- Dimensions internes en mm (L x P x H) : 2500 x 5850 x 3000
- Alimentation électrique : 400V ~3P 50 Hz 200 A
- Puissance de chauffage installée : 88 000 Watts pour maintenir une température de 200°C dans ce volume
- Isolation optimisée : 150 mm de laine de verre
- Matière de la chambre : tôles d’acier électrozinguées
Equipements
- Régulateur de température : intégré à l'automate

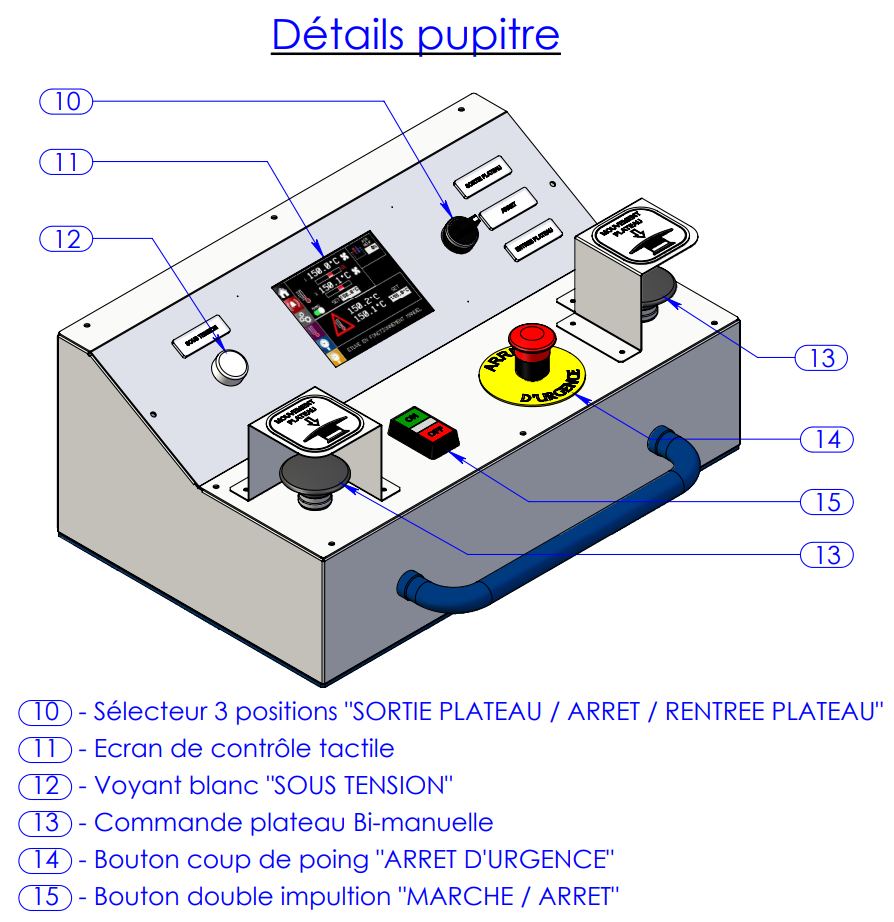

- Pupitre de commande : IHM sur bras articulé
- Sondes :
1 sonde de régulation
1 sonde thermocouple J gainée Inox (à disposer sur le produit)
Enregistrement des données des 2 sondes - Plateau de chargement motorisé :
Dimensions en mm (L x P) : 2400 x 5700 Structure porteuse en profilé acier
Circule sur 2 rails
Entrainé par un système à chaîne et motoréducteur
Mise en place et vue d'ensemble
- Emplacement réduit pour la mise en place de l'étuve:
Découpe du mur du bâtiment
Mise en place de l'étuve

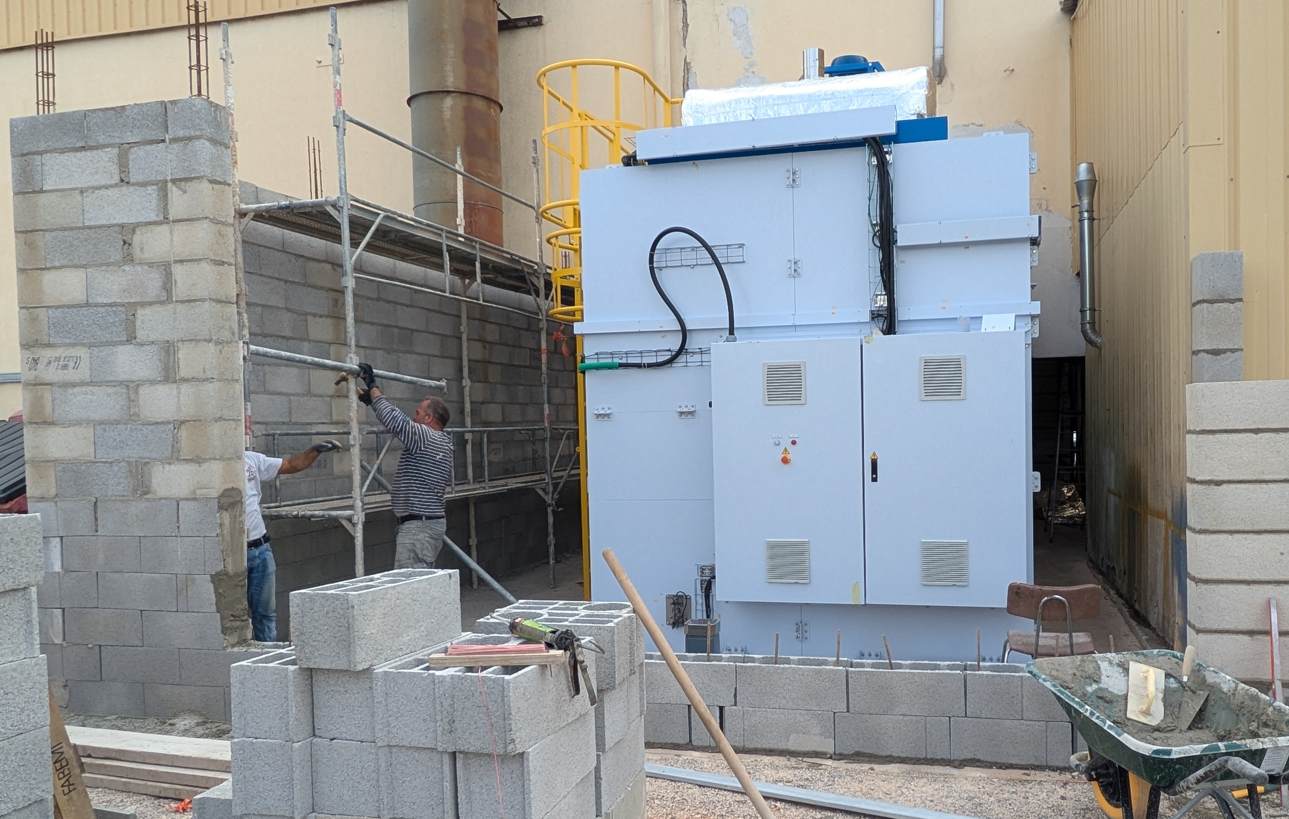

Fermeture du bâtiment autour de l'étuve
