Gamme XUP
Utilisez nos étuves universelles "Professional" XUP dans vos nombreux domaines d'applications
Electronique, métallurgie, mécanique :
- Traitement à la chaleur
- Cuisson / Vieillissement
- Tests de résistance à la chaleur
Température maximale :
300°C
Les étuves universelles "Professional" XUP de FRANCE ETUVES conviennent pour toutes les applications de séchage, de chauffage, de conservation à chaud, de stérilisation, de vieillissement de composant, de durcissement, ou de tout autre essai thermique... dans les laboratoires et dans tous les secteurs de l’industrie. Les étuves XUP sont équipées du régulateur FRANCE ETUVES C6000 qui vous permet de stocker jusqu'à 100 programmes de température de 32 segments chacun (16 rampes de température programmables (°C/min) et 16 paliers de maintien en température (max 99h59min).
Une construction robuste répondant aux exigences de qualité.
Les tôles extérieures de l’étuve sont en tôle électrozinguée recouverte d’une peinture époxy blanche et bleue. La cuve intérieure est en acier inoxydable de finition brillante, résistant à la corrosion et permettant de traiter des produits avec une forte teneur en eau. Le tableau de commande est situé sur le dessus de l’étuve, pour un encombrement minimal. PASSAGE DE Ø 20 mm Un passage centré sur la paroi gauche permet le passage de câbles ou de sondes. Un bouchon en silicone permet d’obturer le passage en cas de non utilisation ou pour étancher le passage après y avoir passé les câbles. ECLAIRAGE INTERIEUR L’étuve dispose d’un point d’éclairage intérieur à allumage automatique à l'ouverture de la porte. NETTOYAGE FACILE ! Les coins de la cuve intérieure sont arrondis, facilitant les opérations de nettoyage de la cuve.
Des étuves de hautes performances.
ISOLATION EXCELLENTE L’isolation thermique est assurée par 70 mm de laine de roche sans amiante. Les tôles extérieures sont séparées de la cuve intérieure. Ceci évite tout pont thermique pour garantir : des températures superficielles faibles, une consommation électrique réduite, une montée en température rapide. ÉTANCHÉITÉ DE LA PORTE L’étanchéité au niveau de la porte est garantie par un joint en silicone stabilisé et de longue durée de vie. Il est facilement démontable pour un nettoyage simple et rapide. La fermeture de la porte se fait en 2 points (vers le haut et vers le bas) pour une fiabilité maximale. UN CHAUFFAGE PERFORMANT Le chauffage est assuré par des résistances inox blindées, idéalement positionnées dans le flux d’air, permettant une montée en température homogène.
Une ventilation horizontale forcée pour une parfaite homogénéité de température !
La ventilation est assurée par un ou deux moteur(s) de ventilation. Elle accélère le processus de séchage et homogénéise la chaleur dans le volume utile. À l’intérieur de l’étuve, l’air est aspiré par la turbine (1). Il est réchauffé par les résistances (2) puis est soufflé dans le volume utile (3). L'air chaud est évacué par une cheminée de sortie à volet réglable à l'arrière de l'étuve (4). L'air frais entre dans le volume au niveau du brasseur (5). La vitesse de ventilation est réglable depuis le régulateur C6000. RENOUVELLEMENT D'AIR AJUSTABLE La sortie d'air est équipé d'un volet réglable depuis le régulateur C6000. Quand ce dernier est fermé, la circulation de l'air se fait en circuit fermé dans l'étuve : c'est la meilleure méthode pour préchauffer rapidement l'étuve avant d'y introduire des objets. Quand le volet est ouvert, un renouvellement d'air frais se crée.

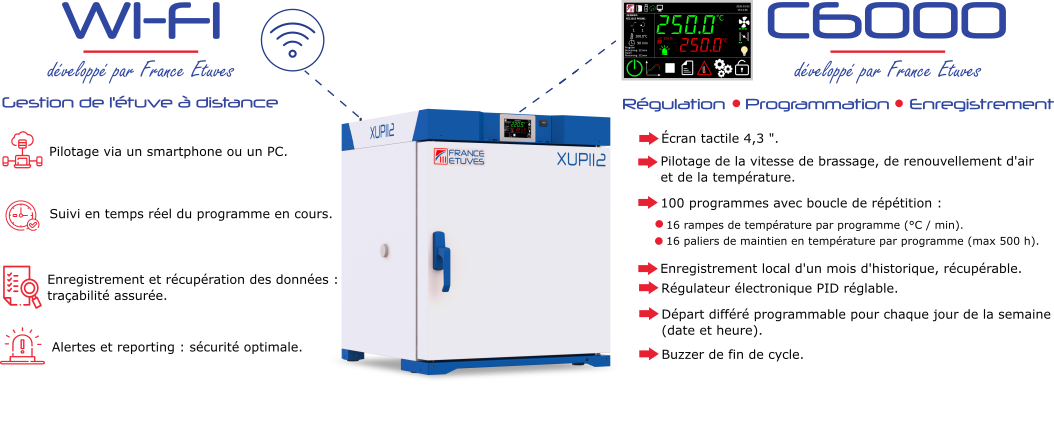

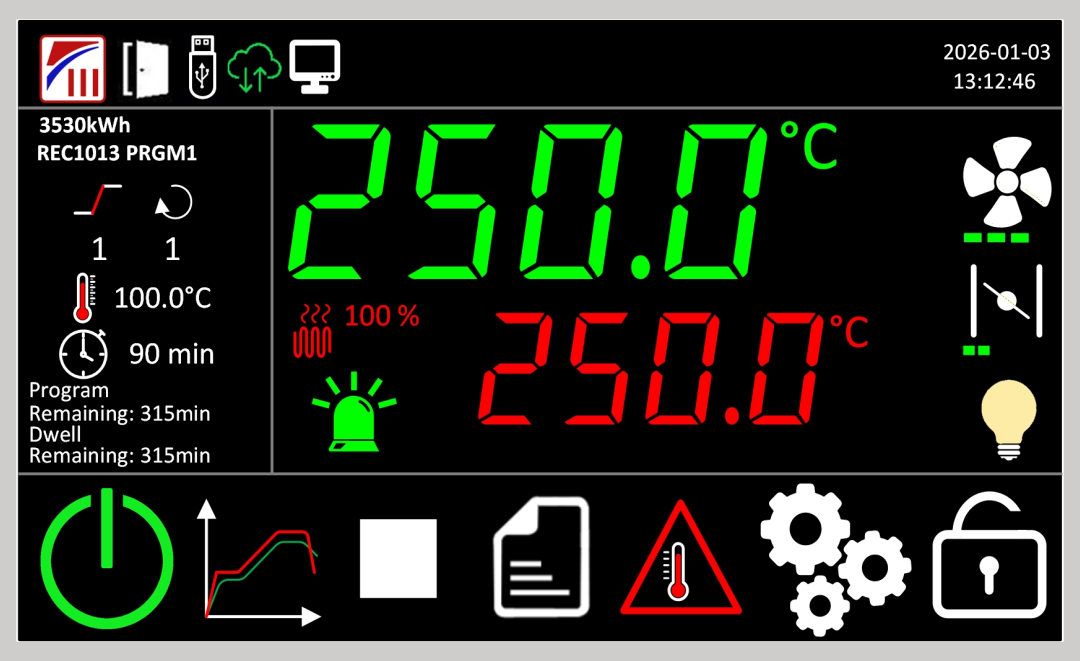

Le programmateur de température C6000
Le régulateur/programmateur de température C6000 de FRANCE-ETUVES est très précis et particulièrement fiable. Mesure par sonde PT100 ou TCJ. Régulateur électronique PID. Précision : 0.1°C. Ecran tactile couleur, excellente visibilité des températures Fonctions : affichage de la température de consigne et de la température mesurée affichage (en pourcentage) de la puissance de chauffage utilisée affichage de la date et de l'heure possibilité de préparer 100 programmes de 32 segments : 16 rampes de température programmables (°C/min) et 16 paliers de maintien en température (max 99h59min) départ différé ou départ à une date et heure programmables boucle de répétition suivi de votre programme en cours (étape et temps restant) mise en pause ou arrêt du programme en cours buzzer de fin de cycle pilotage de la vitesse de ventilation pilotage de l'ouverture du volet de renouvellement d'air plusieurs paramétrages du thermostat de protection (modes TWW ou mode TWB) réglage des PID possibilité d'ajouter une correction de la température à 2 températures distinctes (offsets) diagnostic des pannes automatique. Affichage des défauts. communication RS485 modbus multipoints : permet de contrôler plusieurs étuves sur le même réseau enregistreur avec conservation en mémoire locale d'un mois d'historique, récupérable par clef USB en façade

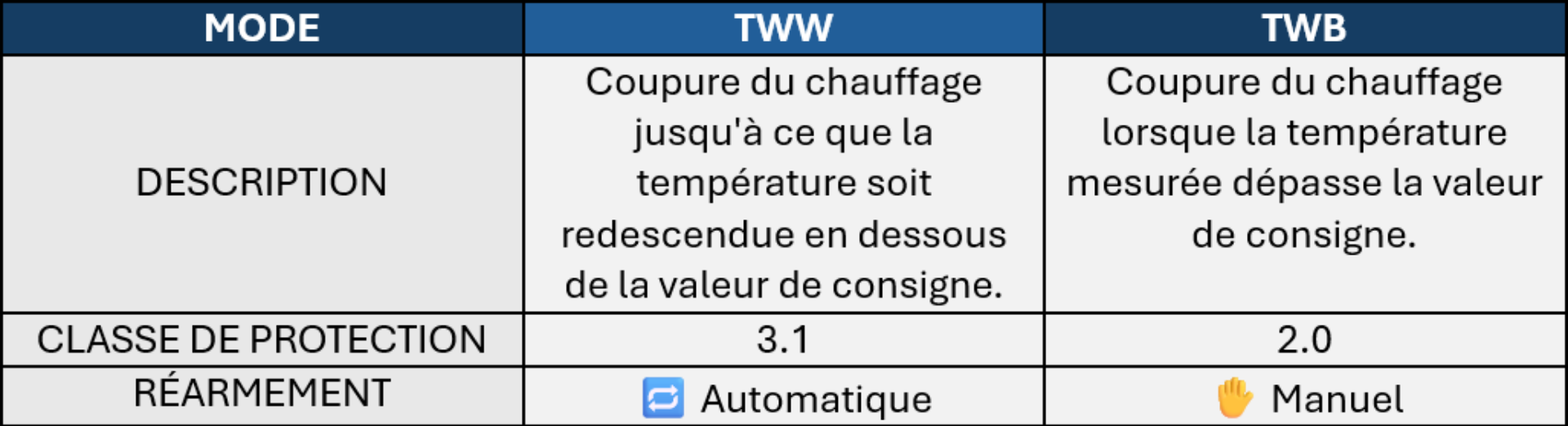

Des protections pour vous, votre étuve et vos produits.
Arrêt automatique du chauffage et de la ventilation à l'ouverture de la porte. Cette fonction est désactivable dans les paramètres du C6000. Les étuves sont équipées d'un thermostat électronique comportant 2 modes (TWW ou TWB) suivant la norme DIN 12 880. En mode TWW, le thermostat de protection contre la surchauffe se comporte comme un thermostat électronique à réarmement automatique (protection classe 3.1). Il mesure la température dans le volume, et prend en charge la régulation en cas de défaillance du régulateur de température. Il coupe le chauffage jusqu'à ce que la température soit redescendue en dessous de la valeur de son réglage. En mode TWB, le thermostat de protection contre la surchauffe se comporte comme un thermostat électronique à réarmement manuel (protection classe 2.0). Lorsque la température mesurée dépasse la valeur de réglée, le chauffage est coupé. Il est à nouveau disponible uniquement si le thermostat est réarmé manuellement. Setpoint Deviation Température (SDT) Le système SDT est un mécanisme de surveillance de la température de consigne dans une zone de tolérance réglée. Il s'agit d'une alarme suiveuse de température. Alarmes visuelles et sonores. NB : Il est possible de piloter l’étuve depuis un ordinateur (communication RS485 Modbus) via la prise sub-D9.
Clayettes de chargement
Les étuves universelles sont fournies avec 2 clayettes (grilles). De multiples niveaux d'accrochage sont disponibles pour un chargement et déchargement faciles. L'espacement entre les niveaux est de 55mm. Chaque clayette peut supporter jusqu’à 30 kg répartis. Les supports des clayettes sont fournis avec un système anti-basculement. Des clayettes supportant un poids réparti de 60 kg sont disponibles comme accessoires.
Modèle | XUP032 |
---|---|
Volume de la chambre : | 32 litres |
Performances : | |
---|---|
Température maximum standard : | 300 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 32 litres |
Dimensions intérieures (L x P x H) : | 300 x 270 x 400 mm |
Dimensions extérieures (L x P x H) : | 464 x 566 x 712 mm |
Partials product models shleves | |
---|---|
Quantité de clayettes : | 2 livrées / 6 maximum |
Dimensions des clayettes : | 270 x 240 mm |
Charge maxi par clayette / Total : | 30 / 60 kg |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 230V ~1P 50/60Hz 10A |
Puissance standard 300 °C : | 1000 Watts |
Nombre de porte(s) : | 1 |
Débit ventilation : | 200 m3/heure |
Poids : | 39 kg |
Modèle | XUP058 |
---|---|
Volume de la chambre : | 58 litres |
Performances : | |
---|---|
Température maximum standard : | 300 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 58 litres |
Dimensions intérieures (L x P x H) : | 400 x 360 x 400 mm |
Dimensions extérieures (L x P x H) : | 564 x 656 x 712 mm |
Partials product models shleves | |
---|---|
Quantité de clayettes : | 2 livrées / 6 maximum |
Dimensions des clayettes : | 370 x 330 mm |
Charge maxi par clayette / Total : | 30 / 60 kg |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 230V ~1P 50/60Hz 10A |
Puissance standard 300 °C : | 1500 Watts |
Nombre de porte(s) : | 1 |
Débit ventilation : | 200 m3/heure |
Poids : | 50 kg |
Modèle | XUP112 |
---|---|
Volume de la chambre : | 112 litres |
Performances : | |
---|---|
Température maximum standard : | 300 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 112 litres |
Dimensions intérieures (L x P x H) : | 500 x 450 x 500 mm |
Dimensions extérieures (L x P x H) : | 664 x 746 x 812 mm |
Partials product models shleves | |
---|---|
Quantité de clayettes : | 2 livrées / 8 maximum |
Dimensions des clayettes : | 470 x 420 mm |
Charge maxi par clayette / Total : | 30 / 60 kg |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 230V ~1P 50/60Hz 10A |
Puissance standard 300 °C : | 1500 Watts |
Nombre de porte(s) : | 1 |
Débit ventilation : | 200 m3/heure |
Poids : | 65 kg |

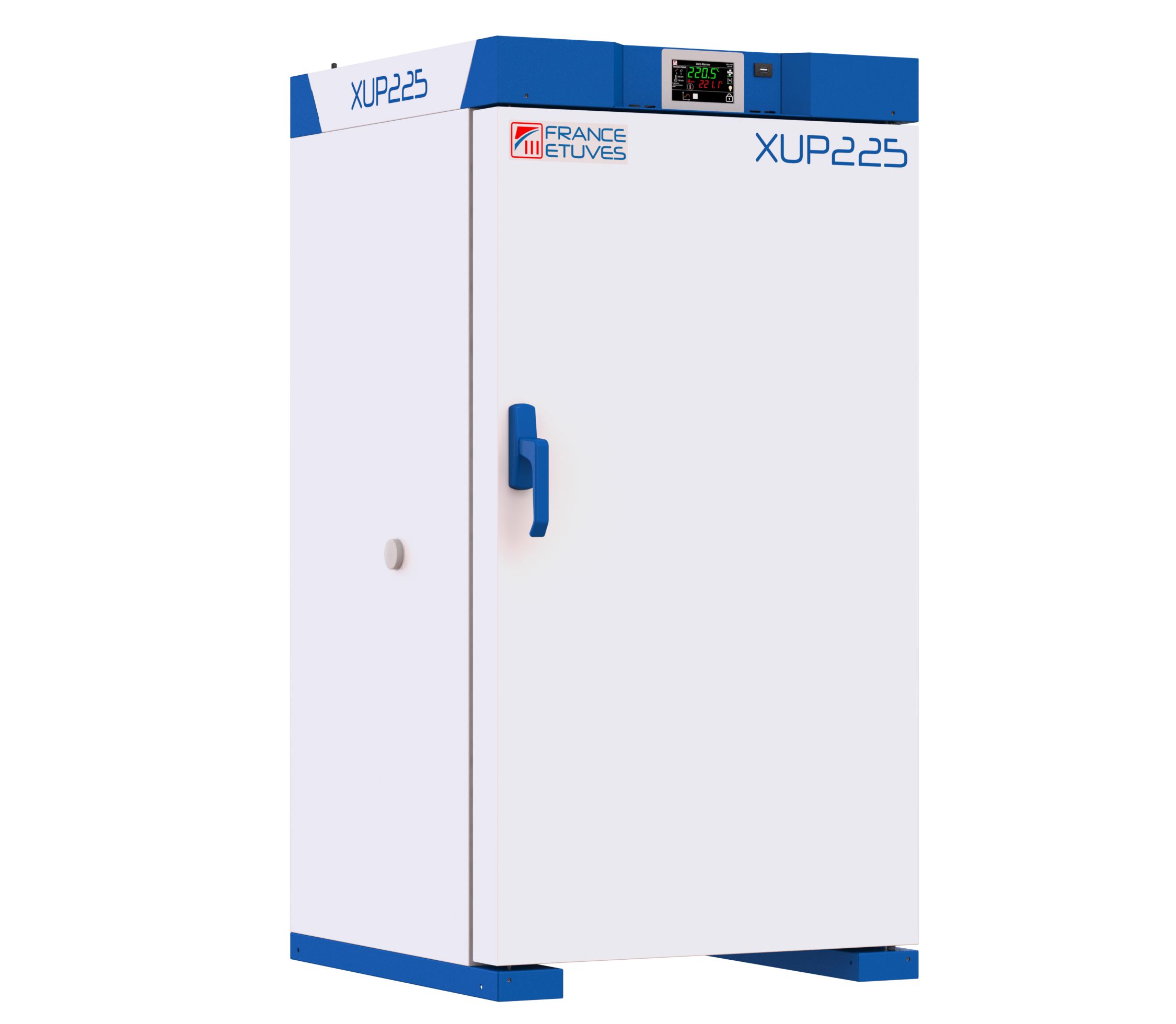

Modèle | XUP225 |
---|---|
Volume de la chambre : | 225 litres |
Performances : | |
---|---|
Température maximum standard : | 300 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 225 litres |
Dimensions intérieures (L x P x H) : | 500 x 450 x 1000 mm |
Dimensions extérieures (L x P x H) : | 664 x 746 x 1312 mm |
Partials product models shleves | |
---|---|
Quantité de clayettes : | 2 livrées / 17 maximum |
Dimensions des clayettes : | 470 x 420 mm |
Charge maxi par clayette / Total : | 30 / 120 kg |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 230V ~1P 50/60Hz 10A |
Puissance standard 300 °C : | 2000 Watts |
Nombre de porte(s) : | 1 |
Débit ventilation : | 400 m3/heure |
Poids : | 84 kg |
Modèle | XUP343 |
---|---|
Volume de la chambre : | 343 litres |
Performances : | |
---|---|
Température maximum standard : | 300 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 343 litres |
Dimensions intérieures (L x P x H) : | 700 x 700 x 700 mm |
Dimensions extérieures (L x P x H) : | 864 x 1092 x 1012 mm |
Partials product models shleves | |
---|---|
Quantité de clayettes : | 2 livrées / 11 maximum |
Dimensions des clayettes : | 670 x 670 mm |
Charge maxi par clayette / Total : | 30 / 100 kg |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 230V ~1P 50Hz 16A |
Puissance standard 300 °C : | 3000 Watts |
Nombre de porte(s) : | 1 |
Débit ventilation : | 500 m3/heure |
Poids : | 123 kg |

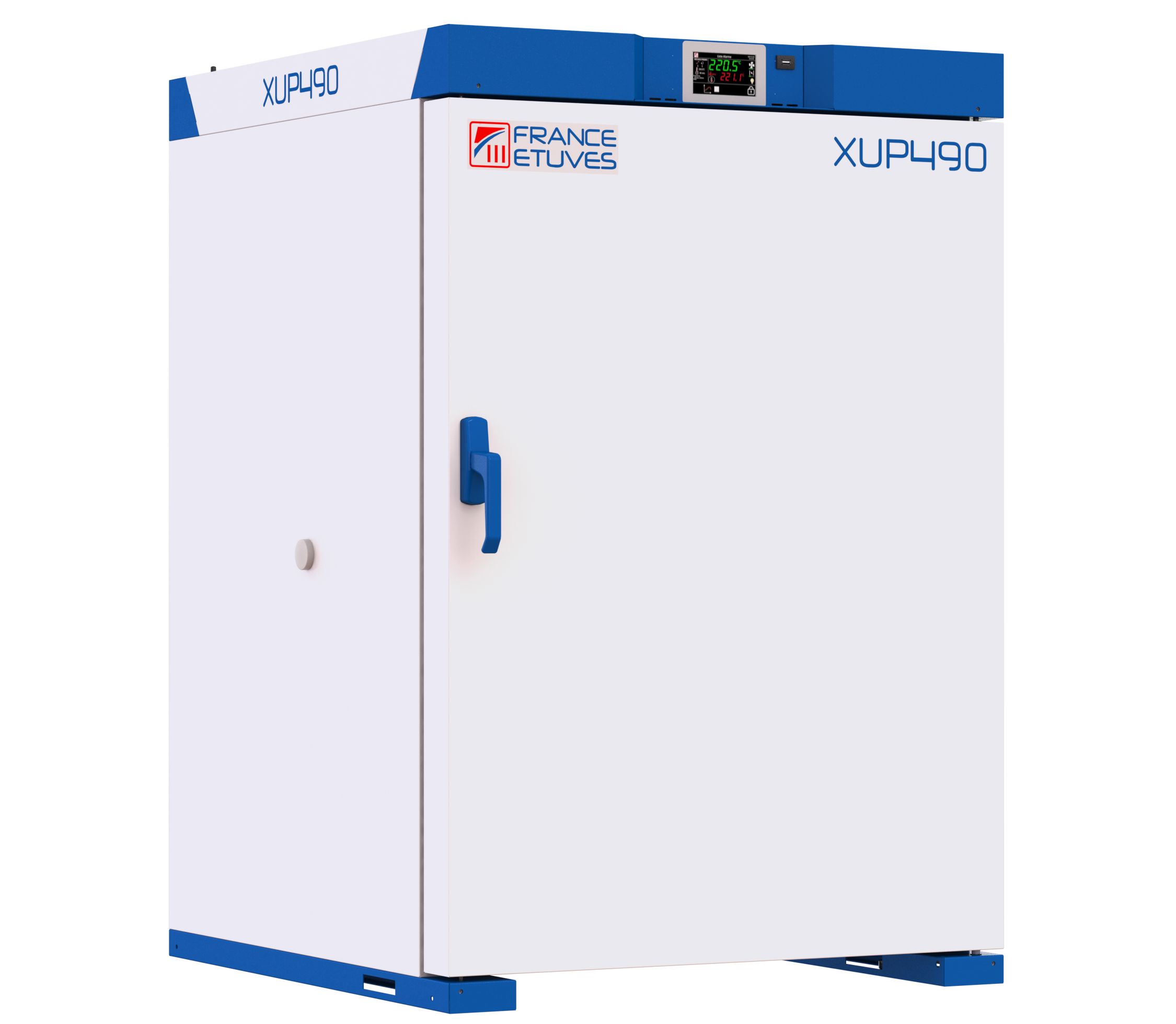

Modèle | XUP490 |
---|---|
Volume de la chambre : | 490 litres |
Performances : | |
---|---|
Température maximum standard : | 300 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 490 litres |
Dimensions intérieures (L x P x H) : | 700 x 700 x 1000 mm |
Dimensions extérieures (L x P x H) : | 864 x 1092 x 1312 mm |
Partials product models shleves | |
---|---|
Quantité de clayettes : | 2 livrées / 17 maximum |
Dimensions des clayettes : | 670 x 670 mm |
Charge maxi par clayette / Total : | 30 / 160 kg |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 230V ~1P 50Hz 16A |
Puissance standard 300 °C : | 3000 Watts |
Nombre de porte(s) : | 1 |
Débit ventilation : | 500 m3/heure |
Poids : | 148 kg |

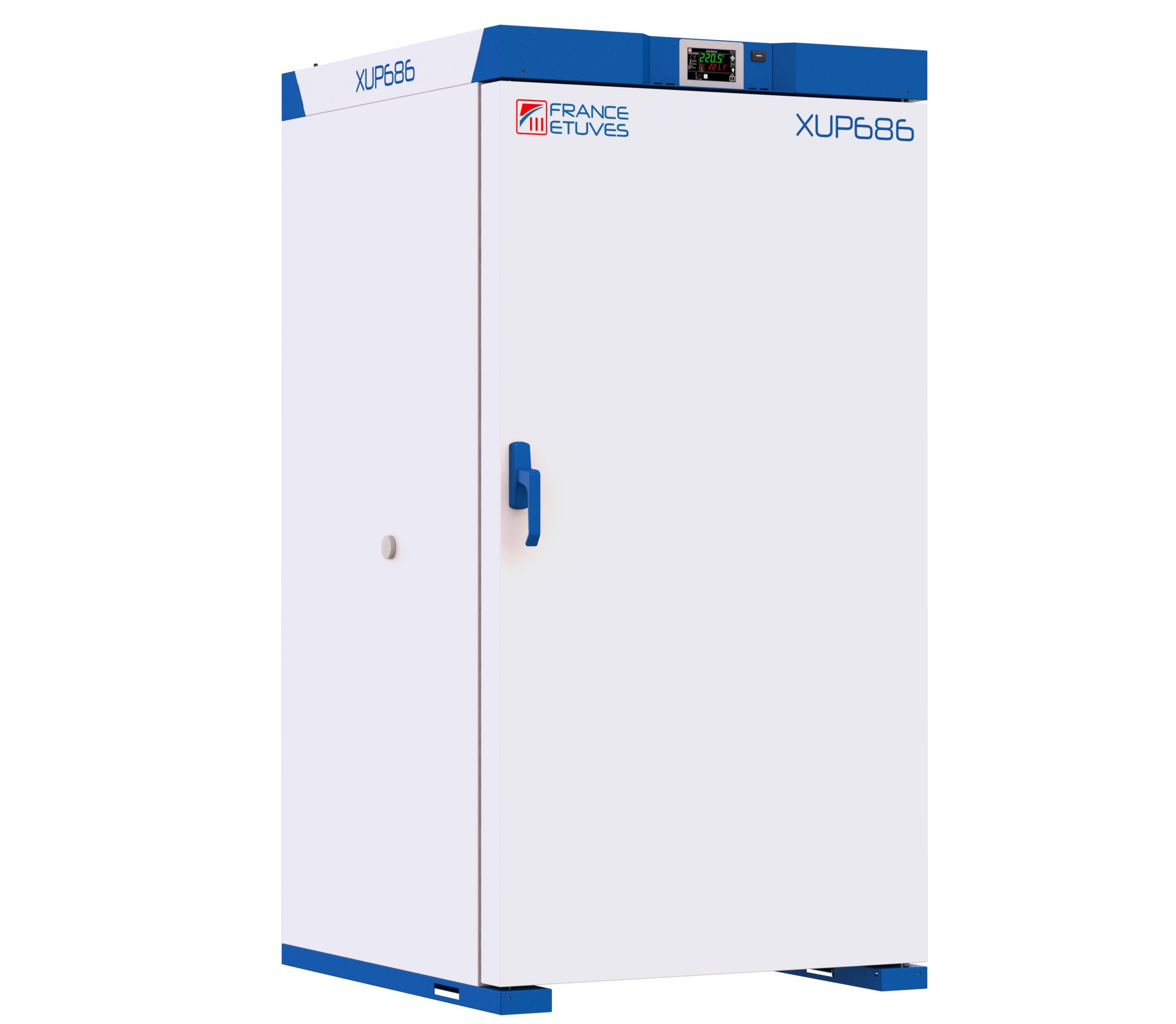

Modèle | XUP686 |
---|---|
Volume de la chambre : | 686 litres |
Performances : | |
---|---|
Température maximum standard : | 300 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 686 litres |
Dimensions intérieures (L x P x H) : | 700 x 700 x 1400 mm |
Dimensions extérieures (L x P x H) : | 864 x 1092 x 1712 mm |
Partials product models shleves | |
---|---|
Quantité de clayettes : | 2 livrées / 25 maximum |
Dimensions des clayettes : | 670 x 670 mm |
Charge maxi par clayette / Total : | 30 / 160 kg |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 230V ~1P 50Hz 20A |
Puissance standard 300 °C : | 4000 Watts |
Nombre de porte(s) : | 1 |
Débit ventilation : | 1000 m3/heure |
Poids : | 178 kg |

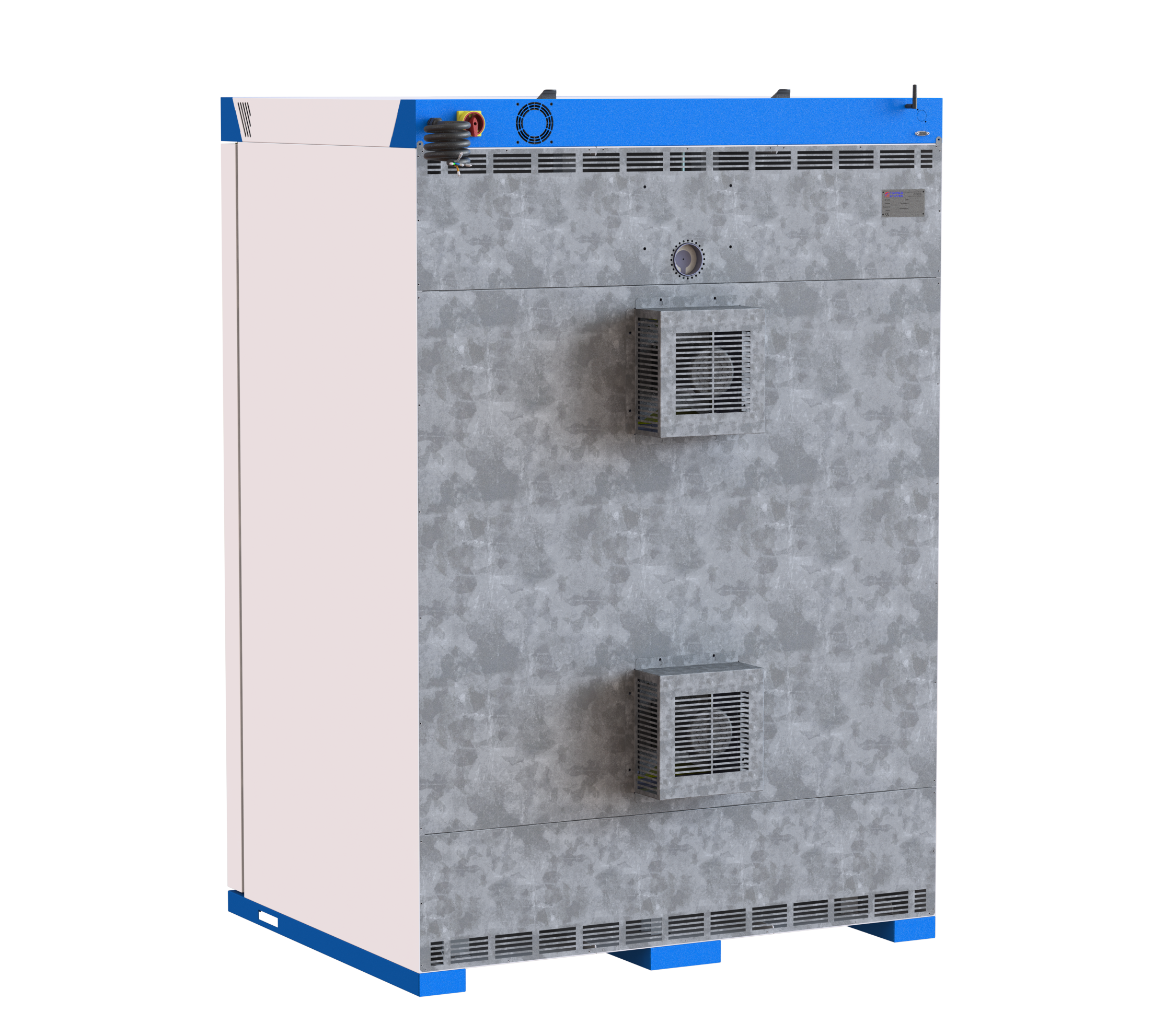

Modèle | XUP980 |
---|---|
Volume de la chambre : | 980 litres |
Performances : | |
---|---|
Température maximum standard : | 300 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 980 litres |
Dimensions intérieures (L x P x H) : | 1000 x 700 x 1400 mm |
Dimensions extérieures (L x P x H) : | 1164 x 1092 x 1717 mm |
Partials product models shleves | |
---|---|
Quantité de clayettes : | 2 livrées / 25 maximum |
Dimensions des clayettes : | 970 x 670 mm |
Charge maxi par clayette / Total : | 30 / 180 kg |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 400V ~3P + N 50Hz 10A |
Puissance standard 300 °C : | 6000 Watts |
Nombre de porte(s) : | 2 |
Débit ventilation : | 1000 m3/heure |
Poids : | 258 kg |
Gamme XUP | XUP032 | XUP058 | XUP112 | XUP225 | XUP343 | XUP490 | XUP686 | XUP980 | |
---|---|---|---|---|---|---|---|---|---|
Performances | |||||||||
---|---|---|---|---|---|---|---|---|---|
Plage de température : | Température ambiante + 10 °C à 300 °C | ||||||||
Température maximum standard : | 300 °C | ||||||||
Homogénéité à 105 °C : | ± °C | < 1.2 | < 1.2 | < 1.2 | < 1.5 | < 1.2 | < 1.2 | < 1.2 | < 1.2 |
Dimensions de la chambre | |||||||||
---|---|---|---|---|---|---|---|---|---|
Volume de la chambre : | dm3 | 32 | 58 | 112 | 225 | 343 | 490 | 686 | 980 |
Largeur : | mm | 300 | 400 | 500 | 500 | 700 | 700 | 700 | 1000 |
Profondeur : | mm | 270 | 360 | 450 | 450 | 700 | 700 | 700 | 700 |
Hauteur : | mm | 400 | 400 | 500 | 1000 | 700 | 1000 | 1400 | 1400 |
Dimensions extérieures | |||||||||
---|---|---|---|---|---|---|---|---|---|
Volume ext de la chambre : | m3 | 0.19 | 0.26 | 0.4 | 0.65 | 0.95 | 1.24 | 1.62 | 2.18 |
Largeur : | mm | 464 | 564 | 664 | 664 | 864 | 864 | 864 | 1164 |
Profondeur : | mm | 566 | 656 | 746 | 746 | 1092 | 1092 | 1092 | 1092 |
Hauteur : | mm | 712 | 712 | 812 | 1312 | 1012 | 1312 | 1712 | 1717 |
Clayettes : | |||||||||
---|---|---|---|---|---|---|---|---|---|
Livrées / Maximum : | 2 / 6 | 2 / 6 | 2 / 8 | 2 / 17 | 2 / 11 | 2 / 17 | 2 / 25 | 2 / 25 | |
Dimensions L / P : | mm | 270 x 240 | 370 x 330 | 470 x 420 | 470 x 420 | 670 x 670 | 670 x 670 | 670 x 670 | 970 x 670 |
Poids maximum / Total : | kg | 30 / 60 | 30 / 60 | 30 / 60 | 30 / 120 | 30 / 100 | 30 / 160 | 30 / 160 | 30 / 180 |
Autres informations | |||||||||
---|---|---|---|---|---|---|---|---|---|
Nombre de porte(s) : | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | |
Hublot L / l (option) | mm | 130x200 | 200x200 | 180x350 | 350x350 | 350x550 | 350x550 | 350x550 | 180x350 (x2) |
Poids : | kg | 39 | 50 | 65 | 84 | 123 | 148 | 178 | 258 |
Données électriques | |||||||||
---|---|---|---|---|---|---|---|---|---|
Puissance standard 300 °C : | Watts | 1000 | 1500 | 1500 | 2000 | 3000 | 3000 | 4000 | 6000 |
Alimentation électrique : | volts | 230V ~1P 50/60Hz 10A | 230V ~1P 50/60Hz 10A | 230V ~1P 50/60Hz 10A | 230V ~1P 50/60Hz 10A | 230V ~1P 50Hz 16A | 230V ~1P 50Hz 16A | 230V ~1P 50Hz 20A | 400V ~3P + N 50Hz 10A |
Reférence | Image | Description |
---|---|---|
AG9001 | Clayette avec supports En acier chromé. Elle supporte une charge de 30 kg maximum répartis. Avec 2 supports anti-basculement. |
|
AG9002 | Clayette renforcée 60 kg avec supports En acier chromé. Elle supporte une charge de 60 kg maximum répartis. Avec 2 supports anti-basculement. |
|
AG9003 | Bac de récupération En inox. Facile à nettoyer. Rebords de 20 mm permettant de récupérer des liquides ou autres substances susceptibles de couler lors de votre procédé. |
|
AG9004 | Kit de gerbage Pour XU032 à XU112. Permet de superposer des étuves de volume identique. |
|
AG9005 | Socle rehausseur sur pieds Surélève l'étuve pour un plus grand confort d'utilisation. Pieds réglables en hauteur. |
|
AG9006 | Socle rehausseur à roulettes Surélève l'étuve pour un plus grand confort d'utilisation. Roulettes pivotantes dont 2 avec frein. |
|
AG9013 | Enregistreur autonome 2 voies (logiciel inclus) Permet d'enregistrer les températures mesurées par 2 sondes mobiles au maximum. Boîtier fixation magnétique<br> Dimensions : 93.2 x 65.2 x 30.5 mm Poids : 115 g<br> Afficheur : Ecran LCD 2 lignes | Boîtier ABS IP54<br> Communication PC : 1 entrée micro-USB Alimentation par pile AA lithium 3.6V<br> Entrée externe : connecteur femelle micro-USB, sondes thermocouples (K, J, T, N, S)<br> Cadence d'enregistrement : de 1s à 24h Autonomie : 4 ans (pour une mesure toutes les 15 minutes à 25°C) Logiciel d'exploitation et câble de raccordement inclus |
|
AG9014 | Enregistreur portable écran graphique 4 voies Ecran graphique couleur pour suivre en temps réel l'évolution des températures. Avec prises USB et RJ45, et 4 connecteurs pour sondes mobiles (non inclues). |
|
AG9015 | Enregistreur portable écran graphique 6 voies Ecran graphique couleur pour suivre en temps réel l'évolution des températures. Avec prises USB et RJ45, et 6 connecteurs pour sondes mobiles (non inclues). |
|
AG9016 | Sonde thermocouple Longueur 3 m, avec prise. Accessoire pour enregistreurs. |
|
AG9041 | Montage sur cadre à roulettes |
