Gamme XM
Télécharger la documentation
Notre gamme d’étuves XM est ultra modulable, leur taille s’adapte à la taille du produit à étuver. Elles sont adaptées à des applications de traitement thermique, de polymérisation, de revêtement et de séchage pour matériaux composites. Température maximale :
200°C / 300°C
(en option)
Une conception modulaire exclusive
L’étuve XM de base est constituée d’une porte avant à double battant (avec une poignée anti-enfermement sur l’un des battants), d’un module et d’un fond. L’intérieur de l’étuve est en tôle d’acier électrozinguée. Les tôles extérieures sont également en acier électrozinguée recouverte de peintures époxy blanche et bleue.3 points lumineux par module activés à l'ouverture des portes. Leur composition en modules réduit les coûts de fabrication et permet de les proposer à des prix très abordables. Il existe 7 volumes standards de modules : XM06 (6m3), XM07.5 (7,5m3), XM08 (8m3), XM09 (9m3), XM10 (10m3), XM12 (12m3) et XM24 (24m3). Le volume total de l’étuve dépend du nombre et de la taille des modules assemblés. Exemple : 4 modules XM08 donnent une étuve de largeur 2m x hauteur 2 m x profondeur 8 m, soit un volume de 32 m3.
Une excellente homogénéité thermique
Grâce à leur système de ventilation exclusif et à leur système de chauffage performant, nos étuves XM garantissent une excellente homogénéité thermique. L’air du volume utile est aspiré par la turbine du moteur de brassage, réchauffé par les résistances puis est de nouveau soufflé dans le volume utile. Le chauffage est assuré par des résistances idéalement placées dans le flux d’air. L’isolation thermique par laine de verre sans amiante est optimisée. Chaque module est également équipé d’un système de renouvellement d’air permettant d’évacuer l’air pollué et de renouveler l’air intérieur.
Un contrôle précis de la température
Chaque module dispose de son propre système de régulation (sonde et appareil de régulation) permettant de surveiller constamment la température du volume.
Des dispositifs de sécuritépour vous, votre étuve et vos produits.
Chaque module dispose de ses propres systèmes de protection, à savoir : Un thermostat électronique réglable à affichage numérique (protection classe 3.1) protège vos produits. Il mesure la température dans le volume, et prend en charge la régulation en cas de défaillance du régulateur de température. Il coupe le chauffage en cas de surchauffe jusqu'à ce que la température soit redescendue en dessous de la valeur de son réglage. Un thermostat mécanique à réarmement (protection classe 1) protège l'étuve de surchauffes éventuelles en coupant le chauffage. En cas de défaut du brasseur de ventilation, le chauffage est arrêté. Différentes alarmes visuelles et sonores préviennent l'opérateur du problème. Chargement aisé Les étuves XM ont été conçues pour des chargements par chariot. La sole est constituée d’une tôle en acier électrozinguée de faible épaisseur, permettant de rentrer facilement vos charges.
Démontables pour une livraison facile
Leur conception en modules permet la livraison facile de l’étuve. Chaque module est démonté pour prendre le moins de place possible puis est soigneusement emballé. Selon le type de transport, routier ou maritime, l’étuve est livrée par camion ou par container. En option, nos équipes de techniciens peuvent assurer la mise en place des modules dans vos locaux, le câblage et le raccordement électrique de l’étuve.
Parce que votre process est unique, votre étuve XM l’est aussi !
- Quelques exemples d’adaptations réalisées :
Chariots de chargement, Centrales de vide, Certificats de contrôles d’homogénéité, Certificats de calibration des sondes, Logiciel de supervision FE3000 conçu par FRANCE ETUVES, facile d’utilisation et totalement adapté à votre étuve et à votre process, Système d’extraction de l’air améliorant le renouvellement d’air standard ou permettant un refroidissement rapide, Intérieur en acier inoxydable, Porte guillotine à l’avant, à l’arrière (à la place du fond) ou intermédiaire, Passages cloisons de différents diamètres pour passage de câbles, de sondes… Prises intérieures de vide et de pression pour poches, Programmateurs, enregistreurs de température, vide ou pression, Connecteurs pour sondes mobiles, Cloison amovible permettant de n’utiliser qu’une partie de l’étuve en cas de process différent, économies d’énergie, Température maxi jusqu’à 300°C, Hublots de visibilité sur la porte, Isolation de la sole avec passages pour les roues des chariots afin d’éviter les dissipations thermiques au niveau du sol, Sécurités supplémentaires, …. N’hésitez pas à nous contacter pour des renseignements complémentaires au 01 64 21 30 60.
| Modèle | XM06 |
|---|---|
| Volume de la chambre : | 6000 litres |
| Performances : | |
|---|---|
| Température maximum standard : | 200 °C |
| Température maximum en option : | 300 °C |
| Dimensions : | |
|---|---|
| Volume de la chambre : | 6000 litres |
| Dimensions intérieures (L x P x H) : | 2000 x 1500 x 2000 mm |
| Dimensions extérieures (L x P x H) : | 2650 x 1884 x 2970 mm |
| Alimentation & Divers : | |
|---|---|
| Alimentation électrique : | 400V ~3P 50Hz 63A |
| Puissance standard 200 °C : | 33000 Watts |
| Nombre de porte(s) : | 2 |
| Débit ventilation : | 5000 m3/heure |
| Poids : | 1300 kg |
| Modèle | XM07.5 |
|---|---|
| Volume de la chambre : | 7500 litres |
| Performances : | |
|---|---|
| Température maximum standard : | 200 °C |
| Température maximum en option : | 300 °C |
| Dimensions : | |
|---|---|
| Volume de la chambre : | 7500 litres |
| Dimensions intérieures (L x P x H) : | 2500 x 1500 x 2000 mm |
| Dimensions extérieures (L x P x H) : | 3150 x 1884 x 3086 mm |
| Alimentation & Divers : | |
|---|---|
| Alimentation électrique : | 400V ~3P 50Hz 63A |
| Puissance standard 200 °C : | 33000 Watts |
| Nombre de porte(s) : | 2 |
| Débit ventilation : | 5000 m3/heure |
| Poids : | 1300 kg |

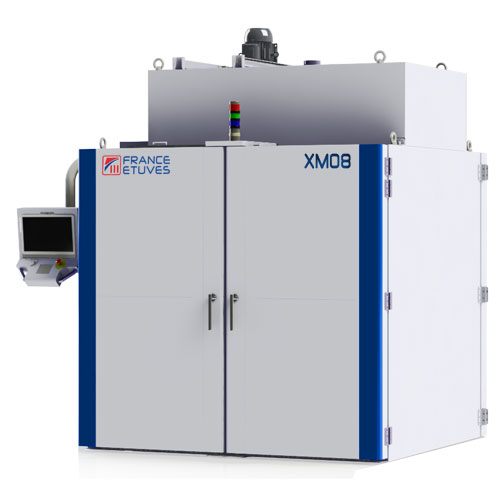

| Modèle | XM08 |
|---|---|
| Volume de la chambre : | 8000 litres |
| Performances : | |
|---|---|
| Température maximum standard : | 200 °C |
| Température maximum en option : | 300 °C |
| Dimensions : | |
|---|---|
| Volume de la chambre : | 8000 litres |
| Dimensions intérieures (L x P x H) : | 2000 x 2000 x 2000 mm |
| Dimensions extérieures (L x P x H) : | 2650 x 2384 x 3086 mm |
| Alimentation & Divers : | |
|---|---|
| Alimentation électrique : | 400V ~3P 50Hz 80A |
| Puissance standard 200 °C : | 44000 Watts |
| Nombre de porte(s) : | 2 |
| Débit ventilation : | 6000 m3/heure |
| Poids : | 1470 kg |
| Modèle | XM09 |
|---|---|
| Volume de la chambre : | 9000 litres |
| Performances : | |
|---|---|
| Température maximum standard : | 200 °C |
| Température maximum en option : | 300 °C |
| Dimensions : | |
|---|---|
| Volume de la chambre : | 9000 litres |
| Dimensions intérieures (L x P x H) : | 3000 x 1500 x 2000 mm |
| Dimensions extérieures (L x P x H) : | 3650 x 1884 x 3086 mm |
| Alimentation & Divers : | |
|---|---|
| Alimentation électrique : | 400V ~3P 50Hz 80A |
| Puissance standard 200 °C : | 44000 Watts |
| Nombre de porte(s) : | 2 |
| Débit ventilation : | 6000 m3/heure |
| Poids : | 1500 kg |
| Modèle | XM10 |
|---|---|
| Volume de la chambre : | 10000 litres |
| Performances : | |
|---|---|
| Température maximum standard : | 200 °C |
| Température maximum en option : | 300 °C |
| Dimensions : | |
|---|---|
| Volume de la chambre : | 10000 litres |
| Dimensions intérieures (L x P x H) : | 2500 x 2000 x 2000 mm |
| Dimensions extérieures (L x P x H) : | 3150 x 2384 x 3212 mm |
| Alimentation & Divers : | |
|---|---|
| Alimentation électrique : | 400V ~3P 50Hz 100A |
| Puissance standard 200 °C : | 55000 Watts |
| Nombre de porte(s) : | 2 |
| Débit ventilation : | 8000 m3/heure |
| Poids : | 1515 kg |

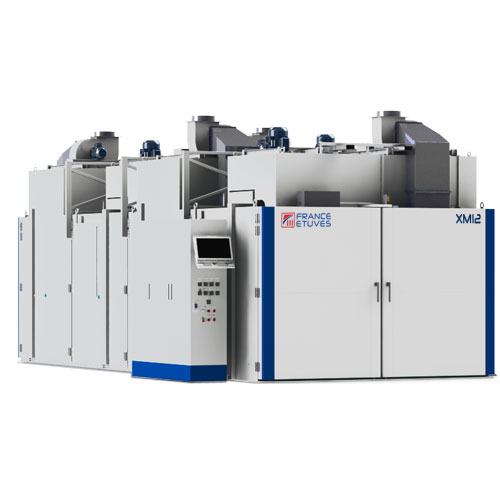

| Modèle | XM12 |
|---|---|
| Volume de la chambre : | 12000 litres |
| Performances : | |
|---|---|
| Température maximum standard : | 200 °C |
| Température maximum en option : | 300 °C |
| Dimensions : | |
|---|---|
| Volume de la chambre : | 12000 litres |
| Dimensions intérieures (L x P x H) : | 3000 x 2000 x 2000 mm |
| Dimensions extérieures (L x P x H) : | 3400 x 2384 x 3212 mm |
| Alimentation & Divers : | |
|---|---|
| Alimentation électrique : | 400V ~3P 50Hz 100A |
| Puissance standard 200 °C : | 55000 Watts |
| Nombre de porte(s) : | 2 |
| Débit ventilation : | 8000 m3/heure |
| Poids : | 1680 kg |

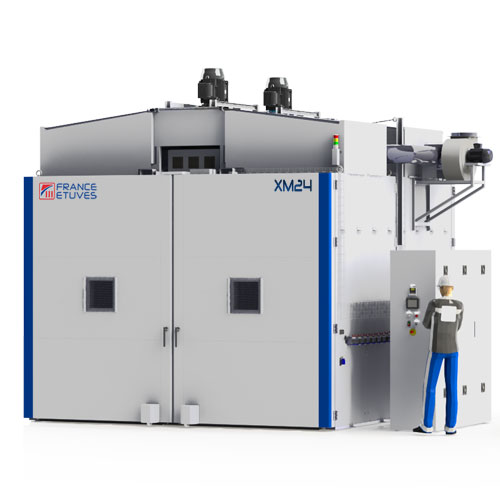

| Modèle | XM24 |
|---|---|
| Volume de la chambre : | 24000 litres |
| Performances : | |
|---|---|
| Température maximum standard : | 200 °C |
| Température maximum en option : | 300 °C |
| Dimensions : | |
|---|---|
| Volume de la chambre : | 24000 litres |
| Dimensions intérieures (L x P x H) : | 4000 x 2000 x 3000 mm |
| Dimensions extérieures (L x P x H) : | 4816 x 2766 x 4548 mm |
| Alimentation & Divers : | |
|---|---|
| Alimentation électrique : | 400V ~3P 50Hz 160A |
| Puissance standard 200 °C : | 88000 Watts |
| Nombre de porte(s) : | 2 |
| Débit ventilation : | 16000 m3/heure |
| Poids : | 3700 kg |
| Gamme XM | XM06 | XM07.5 | XM08 | XM09 | XM10 | XM12 | XM24 | |
|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
| Performances | ||||||||
|---|---|---|---|---|---|---|---|---|
| Plage de température : | Température ambiante + 20 °C à 200 °C | |||||||
| Température maximum standard : | 200 °C | |||||||
| Homogénéité à 200 °C : | ± °C | < 3.0 | < 3.0 | < 3.0 | < 3.0 | < 3.0 | < 3.0 | < 3.0 |
| Dimensions de la chambre | ||||||||
|---|---|---|---|---|---|---|---|---|
| Volume de la chambre : | dm3 | 6000 | 7500 | 8000 | 9000 | 10000 | 12000 | 24000 |
| Largeur : | mm | 2000 | 2500 | 2000 | 3000 | 2500 | 3000 | 4000 |
| Profondeur : | mm | 1500 | 1500 | 2000 | 1500 | 2000 | 2000 | 2000 |
| Hauteur : | mm | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 3000 |
| Dimensions extérieures | ||||||||
|---|---|---|---|---|---|---|---|---|
| Volume ext de la chambre : | m3 | 14.83 | 18.31 | 19.5 | 21.22 | 24.12 | 26.04 | 60.58 |
| Largeur : | mm | 2650 | 3150 | 2650 | 3650 | 3150 | 3400 | 4816 |
| Profondeur : | mm | 1884 | 1884 | 2384 | 1884 | 2384 | 2384 | 2766 |
| Hauteur : | mm | 2970 | 3086 | 3086 | 3086 | 3212 | 3212 | 4548 |
| Clayettes : | ||||||||
|---|---|---|---|---|---|---|---|---|
| Livrées / Maximum : | - | - | - | - | - | - | - | |
| Dimensions L / P : | mm | - | - | - | - | - | - | - |
| Poids maximum / Total : | kg | - | - | - | - | - | - | - |
| Autres informations | ||||||||
|---|---|---|---|---|---|---|---|---|
| Nombre de porte(s) : | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Hublot L / l (option) | mm | 350x350 (x2) | 350x350 (x2) | 350x350 (x2) | 350x350 (x2) | 350x350 (x2) | 350x350 (x2) | 350x350 (x2) |
| Poids : | kg | 1300 | 1300 | 1470 | 1500 | 1515 | 1680 | 3700 |
| Données électriques | ||||||||
|---|---|---|---|---|---|---|---|---|
| Puissance standard 200 °C : | Watts | 33000 | 33000 | 44000 | 44000 | 55000 | 55000 | 88000 |
| Alimentation électrique : | volts | 400V ~3P 50Hz 63A | 400V ~3P 50Hz 63A | 400V ~3P 50Hz 80A | 400V ~3P 50Hz 80A | 400V ~3P 50Hz 100A | 400V ~3P 50Hz 100A | 400V ~3P 50Hz 160A |
| Référence | Image | Description |
|---|---|---|
| OG9001 |  |
Extension de température jusqu'à 300°C |
| OG9005 |  |
Variateur de vitesse de ventilation intérieure La vitesse de la ventilation influe sur l'homogénéité intérieure ainsi que sur le temps de montée en température. |
| OG9006 |  |
Hublot de visibilité sur la porte Le hublot vous permettra de voir et de contrôler l'intérieur de l'étuve. La température superficielle au niveau du hublot ainsi que la consommation électrique seront plus importantes. L'homogénéité de la température intérieure pourra être affectée. |
| OG9008 |  |
Horloge digitale hebdomadaire Définissez des périodes de fonctionnement de l'étuve pour chaque jour de la semaine. La ventilation est arrêtée seulement quand la température de l'étuve est redescendue sous les 80°C pour ne pas endommager les ventilateurs. |
| OG9021 |  |
Programmateur de cycles de température Jusqu'à 4 programmes de 16 segments chacun. Idéal si vous avez besoin de chauffer à des températures différentes pendant votre procédé ou bien assurer des rampes de descentes de température progressives. |
| OG9030 |  |
Certificat de calibration usine 1 point 1 température Contrôle de la température au centre de l'étuve à 105°C, 150°C ou 200°C (selon norme FD X 15-140). |
| OG9031 |  |
Certificat de contrôle d'homogénéité 1 température Contrôle de la température à 9 ou 15 emplacements dans le volume utile à 105°C, 150°C ou 200°C (selon norme FD X 15-140). |
| OG9034 |  |
Extracteur de refroidissement Permet un refroidissement plus rapide de la température à l'intérieur de l'étuve à la fin d'un cycle. |
| OG9038 |  |
Eclairage intérieur |
| OG9045 |  |
Extracteur d'aide au rejet d'air Evacue l'air rejeté vers un système de gaine. |
| OG9047 |  |
Passage latéral de diamètre 60 mm Centré sur la paroi latérale gauche. Permet le passage de câbles ou de sondes. |
| OG9050 |  |
Porte guillotine |
| OG9051 |  |
Prise de vide intérieure simple Traversée G1/4 male avec vanne d'isolement à l'extérieur. |
| OG9052 |  |
Prise de vide intérieure controlée Raccordement et pompe à vide controlés. Raccord rapide auto-obturant. Prise pour tirage au vide et prise de mesure. Electrovanne à l'extérieur. Capteur de mesure du vide. Température max. 250°C. |
| OG9053 |  |
Prise pour sonde thermocouple |
| OG9055 |  |
Système de supervision de l'étuve Permet le contrôle total et sécurisé de votre étuve. PC à grand écran tactile, facile à utiliser. Toutes les données sont enregistrées et consultables à partir de n'importe quel ordinateur sur le réseau. |
| OG9057 |  |
Module supplémentaire |
| Reférence | Image | Description |
|---|---|---|
| AG9013 |  |
Enregistreur autonome 2 voies (logiciel inclus) Permet d'enregistrer les températures mesurées par 2 sondes mobiles au maximum. Boîtier fixation magnétique<br> Dimensions : 93.2 x 65.2 x 30.5 mm Poids : 115 g<br> Afficheur : Ecran LCD 2 lignes | Boîtier ABS IP54<br> Communication PC : 1 entrée micro-USB Alimentation par pile AA lithium 3.6V<br> Entrée externe : connecteur femelle micro-USB, sondes thermocouples (K, J, T, N, S)<br> Cadence d'enregistrement : de 1s à 24h Autonomie : 4 ans (pour une mesure toutes les 15 minutes à 25°C) Logiciel d'exploitation et câble de raccordement inclus |
| AG9014 |  |
Enregistreur portable écran graphique 4 voies Ecran graphique couleur pour suivre en temps réel l'évolution des températures. Avec prises USB et RJ45, et 4 connecteurs pour sondes mobiles (non inclues). |
| AG9015 |  |
Enregistreur portable écran graphique 6 voies Ecran graphique couleur pour suivre en temps réel l'évolution des températures. Avec prises USB et RJ45, et 6 connecteurs pour sondes mobiles (non inclues). |
| AG9016 |  |
Sonde thermocouple Longueur 3 m, avec prise. Accessoire pour enregistreurs. |
| AG9018 |  |
Ensemble de pompage jusqu'à 1 mbar (pompe a palette) Pompe à palettes avec flexible 1m et séparateur de brouillard d'huile. |
