Gamme XHT

Gamme XHT

Télécharger la documentation

Applications pour de nombreuses branches de l'industrie et du laboratoire :

  • Cuisson
  • Frettage
  • Dégazage
  • Pré-chauffage
  • Durcissement
  • Revenu
  • Recuit de métaux
  • Recuit de détente
  • Stabilisation
  • Tests
  • ...
Applications App_stainless
7-2

Les étuves haute température conviennent à un grand nombre d'applications : burning, dégazage, pré-chauffage, durcissement, stérilisation à haute température, tests... Température maximale :

450°C

Les étuves XHT ont une sole renforcée et isolée. Jusqu'au modèle XHT02.7, la charge maximale admissible est de 2 tonnes. Pour les modèles supérieurs, la charge maximale sera de 3 tonnes. 7 volumes : 1000, 1500, 1800, 2700, 3000, 4500, 6500 litres.

Une construction robuste.

Le caisson intérieur est en inox, résistant à la corrosion. Le caisson extérieur est en acier électrozingué revêtue d'une peinture époxy blanche et bleue. Jusqu’au modèle XHT02.7, les étuves ont une porte simple avec charnières à droite. A partir du modèle XHT03, les étuves ont une porte à double battant avec une poignée intérieure permettant à un opérateur accidentellement enfermé dans l’étuve de s’en libérer. L’intégralité des commandes est située sur le côté gauche de l’étuve. Les étuves XHT ont été conçues pour un chargement par chariot. La sole de l’étuve contient 2 rainures pour le passage des roues. Des caches de protection s'insèrent à l'avant des rainures pour une bonne étanchéité avec la porte. --> Les étuves XHT ont une sole renforcée et isolée. Jusqu'au modèle XHT02.7, la charge maximale admissible est de 2 tonnes. Pour les modèles supérieurs, la charge maximale sera de 3 tonnes.

XHT XHT03-ouverte
5

Des étuves performantes et de haute qualité.

UNE ISOLATION EPAISSE Le caisson intérieur est séparé du caisson extérieur par une isolation optimale qui réduit les pertes de chaleur et permet une meilleure qualité de chauffe. Les parois et la porte sont isolées par 200 mm de laine de verre excluant toute trace d'amiante. Vous êtes donc assuré d'avoir : une montée en température rapide, un fonctionnement optimal, des températures de surface faibles, une excellente stabilité thermique, une consommation électrique réduite. L'isolation est améliorée par la pose d'un joint spécial permettant l'étanchéité entre la porte et le corps de l'étuve. La laine de verre et le joint ne comportent aucune trace d'amiante. PASSAGE DE Ø 40 mm Un passage centré sur la paroi gauche permet le passage de câbles ou de sondes. Un bouchon haute température permet d'obturer le passage en cas de non utilisation ou pour étancher le passage après y avoir passé les câbles. UN CHAUFFAGE PERFORMANT Le chauffage est assuré par des résistances inox blindées, idéalement positionnées dans le flux d’air, permettant une montée en température rapide et homogène.

Une ventilation intérieure forcée.

Toutes les étuves haute-température sont équipées d'un système de ventilation exclusif étudié et conçu par nos ingénieurs grâce à un logiciel de simulation des fluides. La convection est forcée. Le flux d'air réduit le temps de chauffe et permet la distribution de chaleur dans le volume. Le ventilateur centrifuge, situé sur le dessus de l'étuve, homogénéise l'air dans le volume utile. L’air est aspiré par la turbine, réchauffé puis est soufflé dans le volume utile par la partie arrière sur toute la largeur. Le chauffage est assuré par des résistances inox blindées idéalement placées dans le flux d’air.

Un renouvellement d'air ajustable

L'entrée d'air frais et l'évacuation de l'air chaud se font par des cheminées situées au-dessus de l'étuve. Un bouton sur le panneau de commande permet d'ajuster le taux de renouvellement d'air en réglant l'ouverture ou la fermeture du clapet obturateur.

5-3
XXL C3030-200

Le programmateur de température C3030

Le régulateur/programmateur de température C3030 de FRANCE-ETUVES est très précis et particulièrement fiable. Mesure par sonde PT100 ou TCJ. Régulateur électronique PID. Précision : 0.1°C. Ecran couleur, excellente visibilité des températures
Fonctions : affichage de la température de consigne et de la température mesurée, affichage  en pourcentage de la puissance de chauffage utilisée, affichage de la date et de l'heure
Programmateur 1 programme / 8 segments : 4 rampes de température programmables (°C/min) et 4 paliers de maintien en température (max 9999min), départ différé, boucle de répétition, suivi du programme en cours (étape et temps restant), mise en pause ou arrêt du programme, buzzer de fin de cycle, pilotage de la vitesse de ventilation, paramétrages du thermostat de protection (modes TWW ou mode TWB), réglage des PID, possibilité d'ajouter une correction de la température à 2 températures distinctes (offsets), diagnostic des pannes automatique, affichage des défauts, communication RS485 modbus multipoints permettant le contrôle de plusieurs étuves sur le même réseau.

Des protectionspour vous, votre étuve et vos produits.

La ventilation et le chauffage sont coupés à l'ouverture de la porte. Un thermostat électronique réglable à affichage numérique (protection classe 3.1) protège vos produits. Il mesure la température dans le volume, et prend en charge la régulation en cas de défaillance du régulateur de température. Il coupe le chauffage en cas de surchauffe jusqu'à ce que la température soit redescendue en dessous de la valeur de son réglage. Un thermostat électronique réglable à réarmement (protection classe 2) situé dans le coffret protège l'étuve de surchauffes éventuelles en coupant le chauffage. Le bouton de réarmement se situe à l'arrière du coffret électrique. En cas de défaut du brasseur de ventilation, le chauffage est arrêté. Différentes alarmes visuelles et sonores préviennent l'opérateur du problème.

XHT Securite-xht1

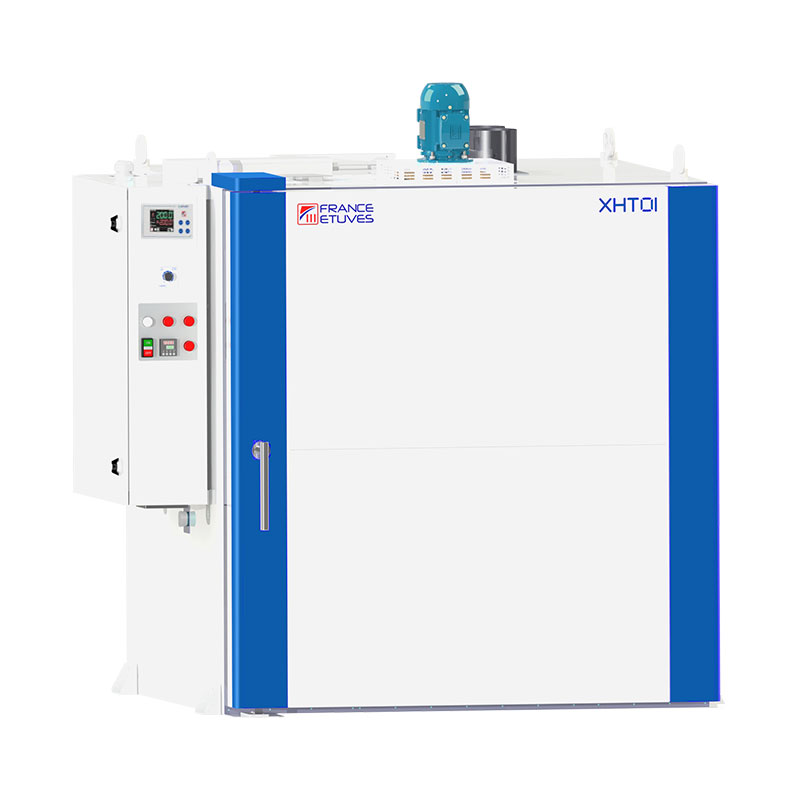

Image XHT01
Etuve haute température de 1000 litres XHT01
Modèle XHT01
Volume de la chambre : 1000 litres
Performances :
Température maximum standard : 450 °C
Température maximum en option : 0 °C
Dimensions :
Volume de la chambre : 1000 litres
Dimensions intérieures (L x P x H) : 1000 x 1000 x 1000 mm
Dimensions extérieures (L x P x H) : 1720 x 1670 x 1760 mm
Alimentation & Divers :
Alimentation électrique : 400V ~3P 50Hz 40A
Puissance standard 450 °C : 22500 Watts
Nombre de porte(s) : 1
Débit ventilation : 2000 m3/heure
Poids : 811 kg

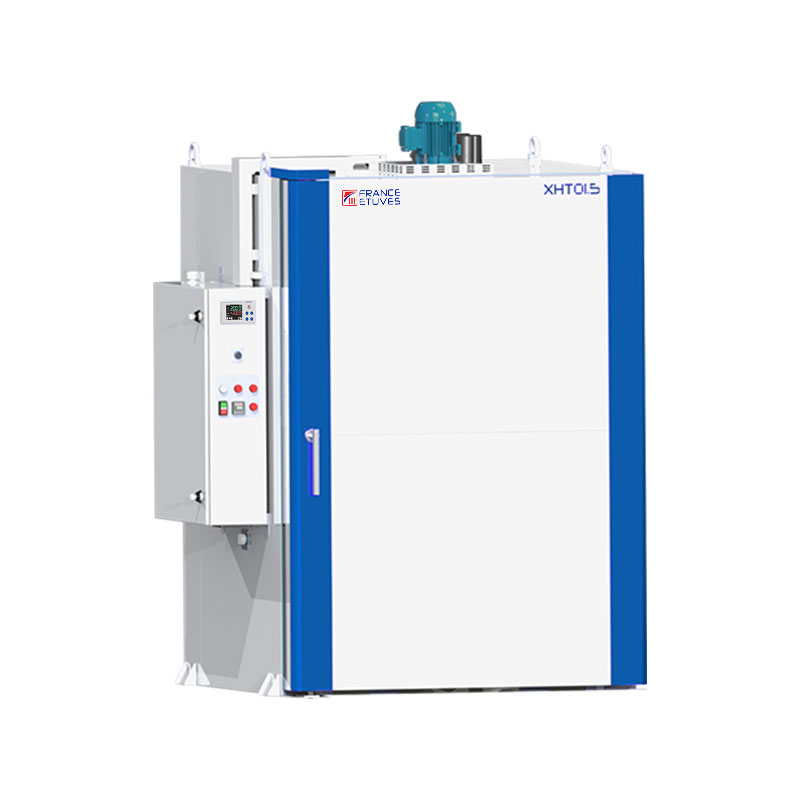

Image XHT01.5
Etuve haute température de 1500 litres XHT01.5
Modèle XHT01.5
Volume de la chambre : 1500 litres
Performances :
Température maximum standard : 450 °C
Température maximum en option : 0 °C
Dimensions :
Volume de la chambre : 1500 litres
Dimensions intérieures (L x P x H) : 1000 x 1000 x 1500 mm
Dimensions extérieures (L x P x H) : 1696 x 1670 x 2296 mm
Alimentation & Divers :
Alimentation électrique : 400V ~3P 50Hz 50A
Puissance standard 450 °C : 30000 Watts
Nombre de porte(s) : 1
Débit ventilation : 2500 m3/heure
Poids : 988 kg

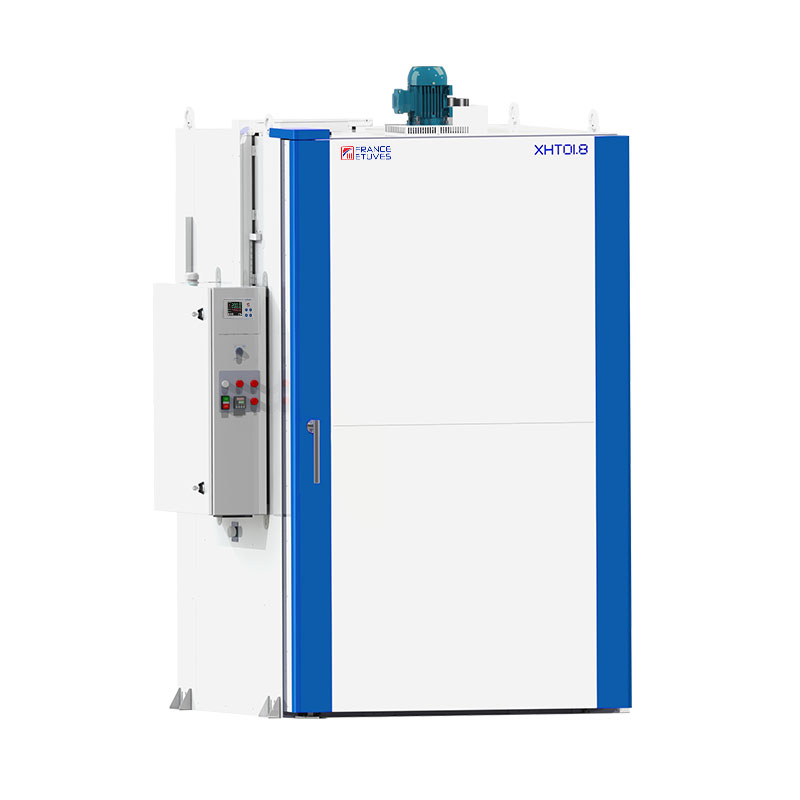

Image XHT01.8
Etuve haute température de 1800 litres XHT01.8
Modèle XHT01.8
Volume de la chambre : 1800 litres
Performances :
Température maximum standard : 450 °C
Température maximum en option : 0 °C
Dimensions :
Volume de la chambre : 1800 litres
Dimensions intérieures (L x P x H) : 1000 x 1000 x 1800 mm
Dimensions extérieures (L x P x H) : 1726 x 1665 x 2556 mm
Alimentation & Divers :
Alimentation électrique : 400V ~3P 50Hz 63A
Puissance standard 450 °C : 37500 Watts
Nombre de porte(s) : 1
Débit ventilation : 2800 m3/heure
Image XHT02.7
Etuve haute température de 2700 litres XHT02.7
Modèle XHT02.7
Volume de la chambre : 2700 litres
Performances :
Température maximum standard : 450 °C
Température maximum en option : 0 °C
Dimensions :
Volume de la chambre : 2700 litres
Dimensions intérieures (L x P x H) : 1000 x 1800 x 1500 mm
Dimensions extérieures (L x P x H) : 1696 x 0 x 0 mm
Partials product models shleves
Alimentation & Divers :
Alimentation électrique : 400V ~3P 50Hz 80A
Puissance standard 450 °C : 45000 Watts
Nombre de porte(s) : 1
Image XHT03
Etuve haute température de 3000 litres XHT03
Modèle XHT03
Volume de la chambre : 3000 litres
Performances :
Température maximum standard : 450 °C
Température maximum en option : 0 °C
Dimensions :
Volume de la chambre : 3000 litres
Dimensions intérieures (L x P x H) : 1500 x 1500 x 1500 mm
Dimensions extérieures (L x P x H) : 2198 x 2219 x 2445 mm
Partials product models shleves
Alimentation & Divers :
Alimentation électrique : 400V ~3P 50Hz 80A
Puissance standard 450 °C : 45000 Watts
Nombre de porte(s) : 2
Débit ventilation : 4000 m3/heure
Poids : 1580 kg
Image XHT04.5
Etuve haute température de 4500 litres XHT04.5
Modèle XHT04.5
Volume de la chambre : 4500 litres
Performances :
Température maximum standard : 450 °C
Température maximum en option : 0 °C
Dimensions :
Volume de la chambre : 4500 litres
Dimensions intérieures (L x P x H) : 1500 x 2000 x 1500 mm
Dimensions extérieures (L x P x H) : 2198 x 2719 x 2445 mm
Partials product models shleves
Alimentation & Divers :
Alimentation électrique : 400V ~3P 50Hz 100A
Puissance standard 450 °C : 52500 Watts
Nombre de porte(s) : 2
Débit ventilation : 4000 m3/heure
Poids : 1720 kg

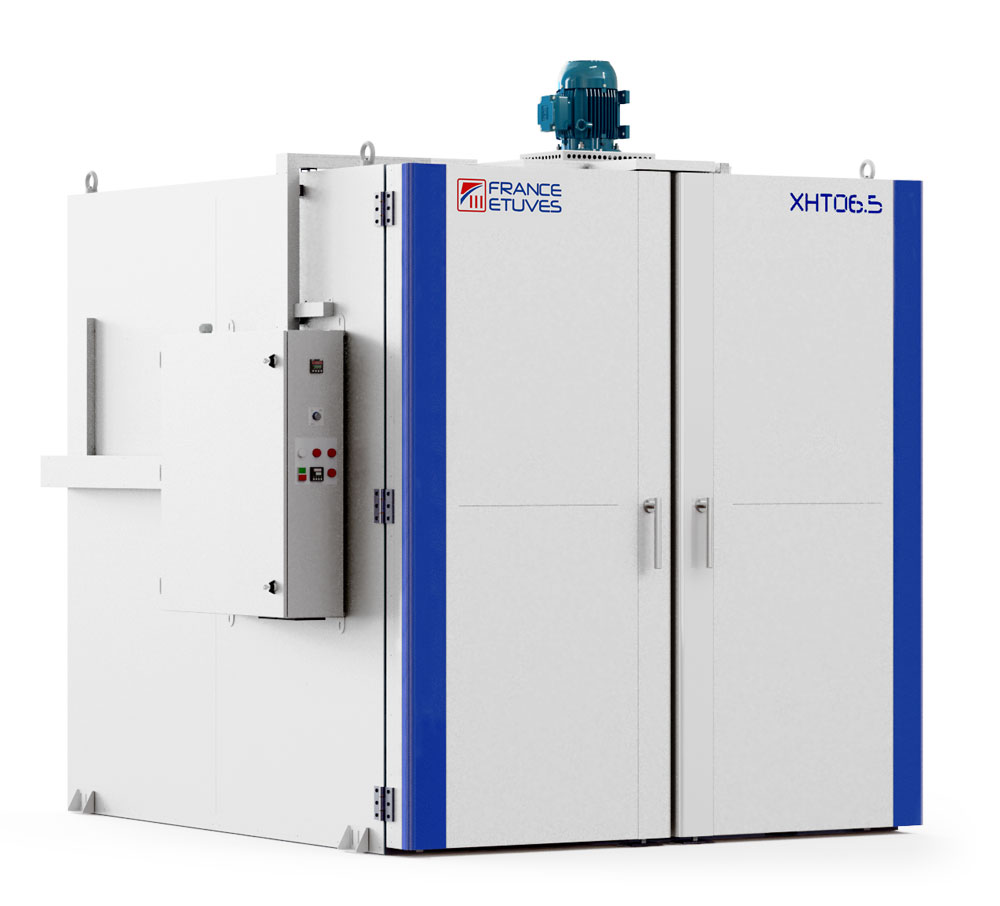

Image XHT06.5
Etuve haute température de 6500 litres XHT06.5
Modèle XHT06.5
Volume de la chambre : 6500 litres
Performances :
Température maximum standard : 450 °C
Température maximum en option : 0 °C
Dimensions :
Volume de la chambre : 6500 litres
Dimensions intérieures (L x P x H) : 1800 x 2000 x 1800 mm
Dimensions extérieures (L x P x H) : 2498 x 2720 x 2810 mm
Alimentation & Divers :
Alimentation électrique : 400V ~3P 50Hz 125A
Puissance standard 450 °C : 67500 Watts
Nombre de porte(s) : 2
Débit ventilation : 6000 m3/heure
Poids : 2100 kg
Gamme XHT XHT01 XHT01.5 XHT01.8 XHT02.7 XHT03 XHT04.5 XHT06.5
XHT01 XHT01.5 XHT01.8 XHT02.7 XHT03 XHT04.5 XHT06.5
Performances
Plage de température : Température ambiante + 20 °C à 450 °C
Température maximum standard : 450 °C
Dimensions de la chambre
Volume de la chambre : dm3 1000 1500 1800 2700 3000 4500 6500
Largeur : mm 1000 1000 1000 1000 1500 1500 1800
Profondeur : mm 1000 1000 1000 1800 1500 2000 2000
Hauteur : mm 1000 1500 1800 1500 1500 1500 1800
Dimensions extérieures
Volume ext de la chambre : m3 5.06 6.5 7.35 11.93 14.61 19.09
Largeur : mm 1720 1696 1726 1696 2198 2198 2498
Profondeur : mm 1670 1670 1665 0 2219 2719 2720
Hauteur : mm 1760 2296 2556 0 2445 2445 2810
Clayettes :
Livrées / Maximum : - - - - - - -
Dimensions L / P : mm - - - - - - -
Poids maximum / Total : kg - - - - - - -
Autres informations
Nombre de porte(s) : 1 1 1 1 2 2 2
Hublot L / l (option) mm - - - - - - -
Poids : kg 811 988 - - 1580 1720 2100
Données électriques
Puissance standard 450 °C : Watts 22500 30000 37500 45000 45000 52500 67500
Alimentation électrique : volts 400V ~3P 50Hz 40A 400V ~3P 50Hz 50A 400V ~3P 50Hz 63A 400V ~3P 50Hz 80A 400V ~3P 50Hz 80A 400V ~3P 50Hz 100A 400V ~3P 50Hz 125A
Nous nous réservons le droit d'apporter toute modification technique sans préavis.
Toutes les options de la gamme XHT
Référence Image Description
OG9005 Image Option OG9005 Variateur de vitesse de ventilation intérieure
La vitesse de la ventilation influe sur l'homogénéité intérieure ainsi que sur le temps de montée en température.
OG9008 Image Option OG9008 Horloge digitale hebdomadaire
Définissez des périodes de fonctionnement de l'étuve pour chaque jour de la semaine. La ventilation est arrêtée seulement quand la température de l'étuve est redescendue sous les 80°C pour ne pas endommager les ventilateurs.
OG9030 Image Option OG9030 Certificat de calibration usine 1 point 1 température
Contrôle de la température au centre de l'étuve à 105°C, 150°C ou 200°C (selon norme FD X 15-140).
OG9031 Image Option OG9031 Certificat de contrôle d'homogénéité 1 température
Contrôle de la température à 9 ou 15 emplacements dans le volume utile à 105°C, 150°C ou 200°C (selon norme FD X 15-140).
OG9049 Image Option OG9049 Programmateur et enregistreur de température
Permet de créer jusqu'à 100 programmes de température de 25 segments chacun. Enregistrement des températures mesurées. Ecran graphique couleur. Visualisation des températures en temps réel. 3 autres sondes de température peuvent être ajoutées. Avec prises USB et RJ45 pour la récupération des données.
OG9072 Image Option OG9072 Programmateur C6000
Ecran tactile couleurs 4,3 100 Programmes de 16 segments Visualisation des courbes en temps réel Horloge hebdomadaire Départ immédiat, différé ou programmable Enregistrement sur clé USB, format csv
OG9073 Image Option OG9073 Module de communication Ethernet RJ45
Interface raccordée sur le régulateur de l'étuve (C3030, C6000 ou C6060). L'utilisateur peut piloter le régulateur avec une application Web incluse dans l'interface. Le module permet également d'envoyer les données sur un cloud.
OG9074 Image Option OG9074 Colonne lumineuse 3 couleurs et buzzer
Vert: Cycle en cours Jaune: Fin de cycle Rouge: Défaut Buzzer: Défaut / Fin de cycle
Toutes les accessoires de la gamme XHT
Reférence Image Description
AG9013 Image Accessoire AG9013 Enregistreur autonome 2 voies (logiciel inclus)
Permet d'enregistrer les températures mesurées par 2 sondes mobiles au maximum. Boîtier fixation magnétique<br> Dimensions : 93.2 x 65.2 x 30.5 mm Poids : 115 g<br> Afficheur : Ecran LCD 2 lignes | Boîtier ABS IP54<br> Communication PC : 1 entrée micro-USB Alimentation par pile AA lithium 3.6V<br> Entrée externe : connecteur femelle micro-USB, sondes thermocouples (K, J, T, N, S)<br> Cadence d'enregistrement : de 1s à 24h Autonomie : 4 ans (pour une mesure toutes les 15 minutes à 25°C) Logiciel d'exploitation et câble de raccordement inclus
AG9014 Image Accessoire AG9014 Enregistreur portable écran graphique 4 voies
Ecran graphique couleur pour suivre en temps réel l'évolution des températures. Avec prises USB et RJ45, et 4 connecteurs pour sondes mobiles (non inclues).
AG9015 Image Accessoire AG9015 Enregistreur portable écran graphique 6 voies
Ecran graphique couleur pour suivre en temps réel l'évolution des températures. Avec prises USB et RJ45, et 6 connecteurs pour sondes mobiles (non inclues).
AG9016 Image Accessoire AG9016 Sonde thermocouple
Longueur 3 m, avec prise. Accessoire pour enregistreurs.
