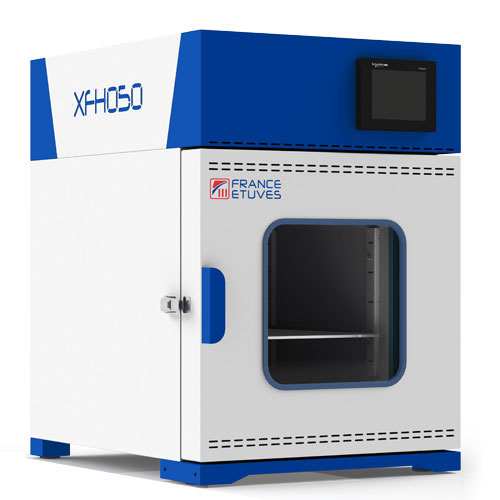

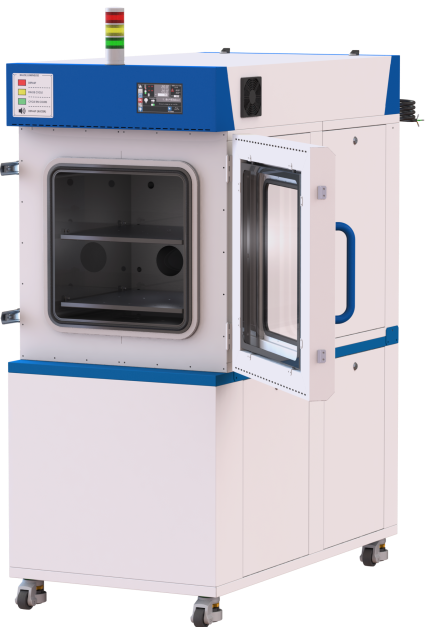

Gamme XFH

Exemple de réalisation

N044 : Etuve à vide pour gamme 10-6 mbar Température max : 200°C

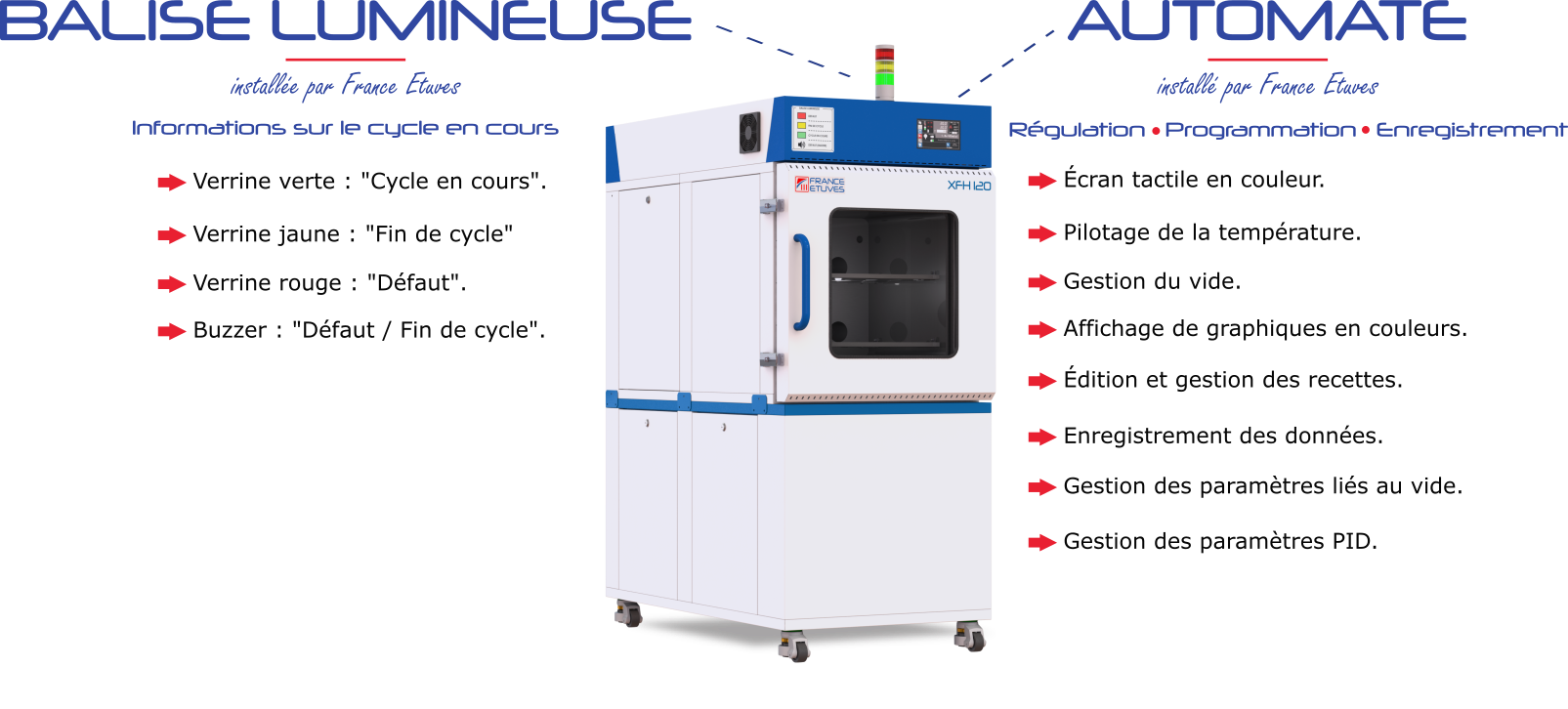

Ventouse électromagnetique Soubassement aménage, monté sur roulettes THS a réarmement supplémentaire Joint Viton 2 plateaux chauffants Compatible salle ISO8 Pompe primaire sèche + Pompe turbo moléculaire avec contrôleur Balise lumineuse 3 couleurs + buzzer Cuve Inox304 electro polie Réserve air comprimé pour sécurité coupure courant / coupure air comprimé Système de supervision FE3000 : Surveillance du produit, sécurité pour empêcher la surchauffe du produit. Acquisition de tous les paramètres : Pressions, température de consigne, mesure plateaux, parois, produits. Rapport d'audit. Interrogeable à distance par réseau.

M346 : Etuve à vide pour gamme 10-6 mbar Température max : 250°C Compatibilité salle blanche ISO7.

Cuve inox

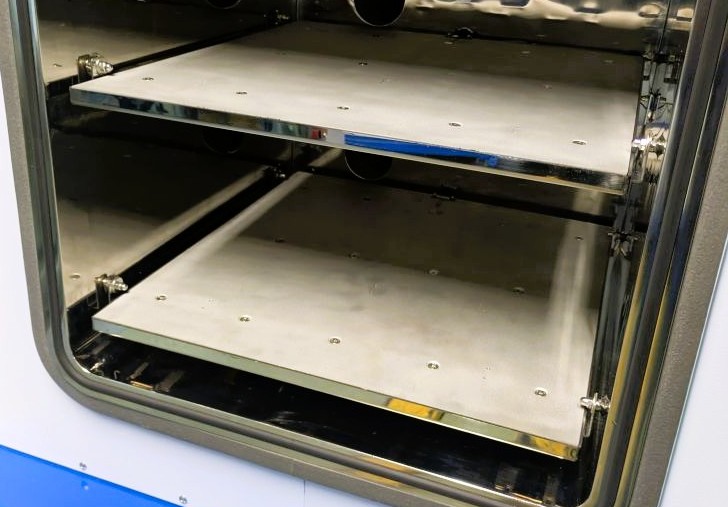

cuve nue sans crémaillères électro-polissage 2 piquages DN63 CF avec un entraxe de 200mm (+/-50) 2 piquages DN50 KF 1 piquage DN100 isoK (pompage) 1 piquage DN16 KF pour sondes de régulation de température 1 piquage DN16 KF pour vanne d’angle de cassage du vide étanchéité par joint viton non graissé contrôle helium avec rapport 2 plateaux aluminium sur entretoises gerbables : 1 niveau à 50 mm de la sole, 1 niveau à 250 mm de la sole Socle rehausseur Socle avec équerre pour supporter le groupe piège/vanne à tiroir/pompe turbo 4 roulettes forte charge directionnelles à freins intégration de la pompe primaire ACP15 (rehausse de la pompe pour maintenance facilitée) pilotage du vide intégré dans la façade du socle (contrôleur turbo + affichage du vide) plaque perforée (4 trous Ø 22.5 mm) pour intégration future de boutons (+ une plaque pleine pour propreté) isolation phonique des parois du socle panneaux de coté avec fermetures quart de tour a fente prise 220V 16A à l'arrière commandée par un interrupteur en façade pour le branchement du groupe froid. Montage du groupe de pompage piège froid avec orientation des tuyaux coté grenouillères vanne à tiroir après le piège froid (montage actionneur vers le haut) bride avec piquage pour jauge de mesure de vide après la vanne à tiroir pompe turbo après la bride Contrôle chapeau avec automate (température + vide) programmateur de température (4 programmes de 16 segments) gestion du vide par automate (liaison avec contrôleur de la pompe turbo) mode manuel pour pilotage du contrôleur de la turbo – vanne à tiroir – vanne cassage de vide mode manuel protégé par mot de passe (niveau admin) 2 sorties 0-10V pour exportation des données de température et de vide

Autres exemples de réalisation

Application : Cuisson de couches sur des quartz produits en UAP

Niveau de vide : 10-6 mbar Volume : 120 litres Température max : 400°C Chauffage parois 2 plateaux chauffants

Cuve inox refroidie par air (2x 100 m³/h) Bride support joint refroidie par eau Bride DN160 pour la turbo refroidie par eau

Niveau de vide : 10-6 mbar Volume : 120 litres Température max : 200°C Plateau chauffant Chauffage parois Programmateur chauffage

Pompe turbo : 700 l/s Varian Pompe primaire sèche Triscroll 12 m³/h Mesure vide primaire : Jauge thermocouple type TC536 Mesure vide secondaire : Jauge BAYARD ALPERT 572
