France Etuves

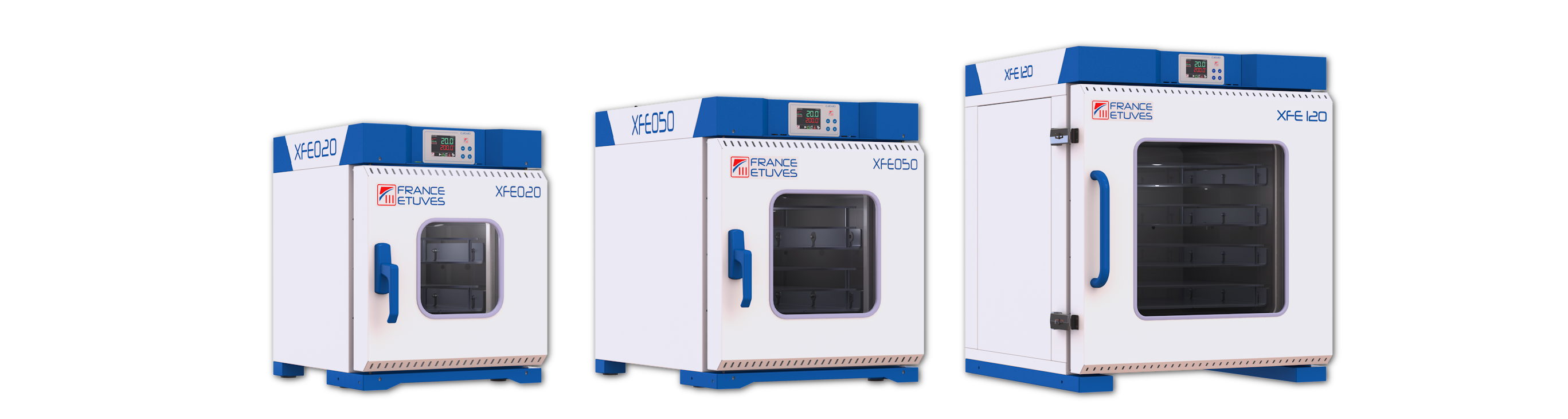

Gamme XFE

Gamme XFE

Télécharger la documentation

Des étuves à vide sont nécessaires dans beaucoup de procédés :

Séchage modéré de produits fragiles Séchage rapide Dégazage / Dégazage de métaux Chauffage de parties métalliques pour traitement de surface Le vide évite l'oxydation par air Vide de polymérisation -> sans oxydation Dégazage de silicone pour constructeurs de connecteurs Détecteur de haute pression qui peut être rempli d'huile spéciale pour protéger des éléments de perception : enlever l'air de la cavité pour la remplir d'huile (vide) Test / Calibration de baromètres Dégazage de bougies en gel pour éliminer les bulles d'air Déshydratation de solvants en poudre trempé

Applications App_spatial

Applications pour l'industrie spatiale

Lorsqu'un satellite est lancé dans l'espace, ses composants vont commencer à dégazer ce qui risque de polluer les optiques de précision d'un satellite d'observation. Un dégazage poussé en chauffant sous vide avant son envoi dans l'espace est indispensable.

Dégazage à vide

Dégazage de pièces de haute précision pour moteurs de Formule 1, avant traitement de surface.

XFE XFE020

Nos étuves à vide conviennent pour les applications de séchage* de produits sensibles, de dégazage, de traitements thermiques de matériaux risquant de s'oxyder, de séchage rapide de poudres et granulés, aussi bien dans les laboratoires que dans les industries pharmaceutiques, cosmétiques, plastiques, électroniques, chimiques ou agroalimentaires. * Pour toute application de séchage, veuillez nous contacter pour nous expliquer précisément votre besoin au 0164213060. Nous pourrons ainsi vous proposer le matériel adapté. Température maximale :

200°C

Plage de mesure du vide : Niveau de vide en fonction de votre pompe à vide. Affichage sur le régulateur

jusqu'à 1 mbar

(Pression absolue) 3 volumes disponibles : 20, 50 et 120 litres.

Une construction solide pour des performances optimales.

L’extérieur des étuves à vide est en acier électrozingué recouvert d’une peinture époxy blanche et bleue. La cuve intérieure est en acier inoxydable de forte épaisseur résistant à la corrosion. UNE EPAISSE ISOLATION Le caisson extérieur est séparé du caisson intérieur pour éviter toute perte de chaleur. L’isolation thermique par laine de roche sans amiante permet des températures superficielles faibles, une consommation électrique réduite et une montée en température rapide. HUBLOT DE VISIBILITE La porte est constituée d'un hublot en verre sécurit épais monté sur ressorts pour éviter les surpressions. ETANCHEITE L’étanchéité au niveau de la porte est garantie par un joint en silicone de longue durée de vie. La fermeture de la porte s'effectue en 2 points. NETTOYAGE FACILE DE LA CUVE Les coins de la cuve intérieure sont arrondis ; les plateaux et le joint sont facilement démontables.

XFE XFE020-2
XFE XFE020-3

Un chauffagepar rayonnement.

Le chauffage est assuré par des résistances plates sous blindage inox. Elles sont réparties autour de la cuve pour procurer la meilleure homogénéité de température possible. La sonde de température est située à l'intérieur de l'étuve.

Des contrôles de température faciles.

Les étuves à vide XFE sont équipées d'un passage DN16KF avec un obturateur en silicone. Il est possible d'y introduire des sondes pour effectuer diverses mesures de température à l'intérieur de la cuve.

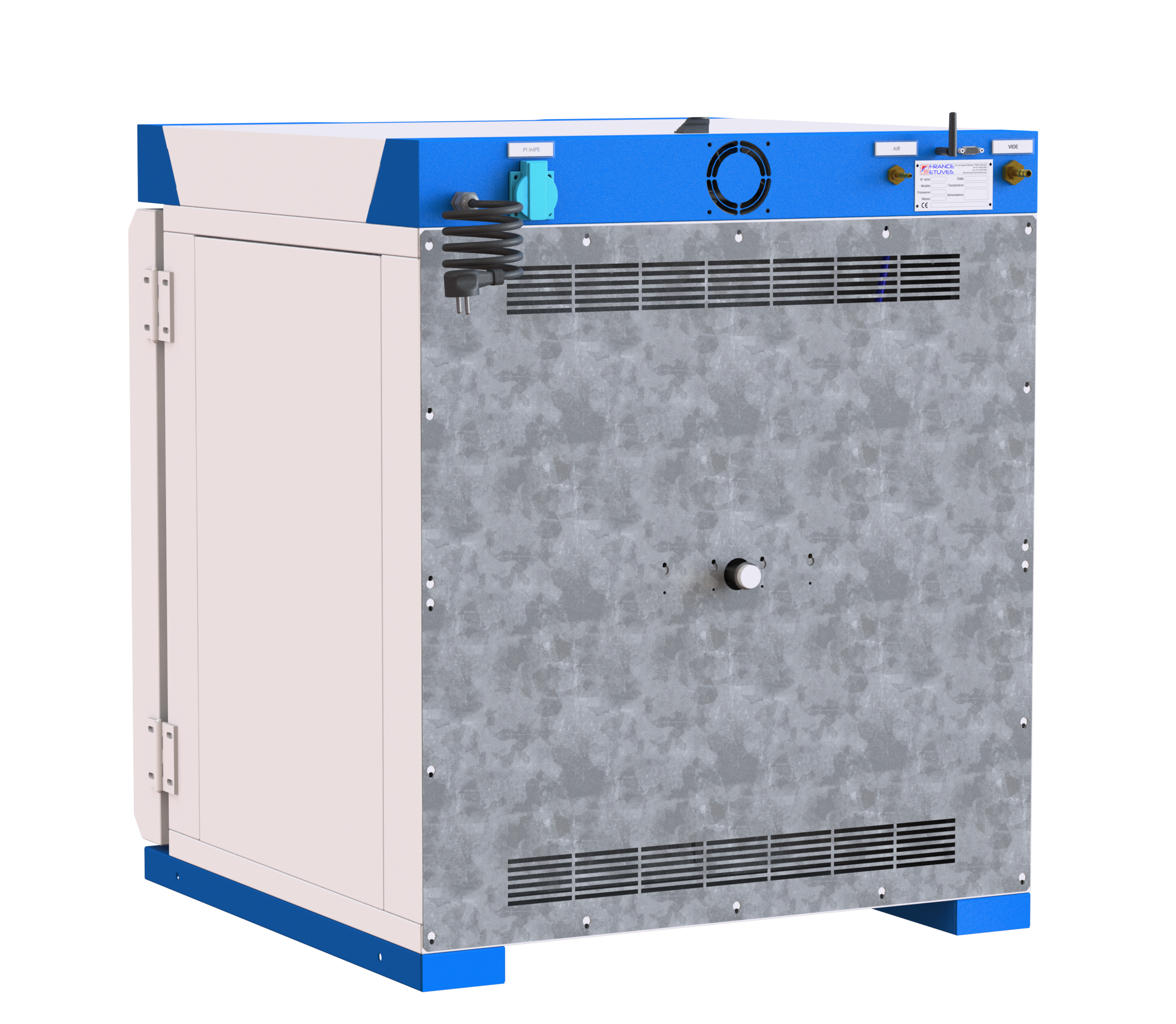

Un raccordement simple de votre pompe à vide.

Des tétines sur le chapeau arrière de l'étuve permettent le pompage de l'air et le cassage de vide.

Régulation du niveau de vide

Le niveau de vide est entièrement contrôlé par le régulateur C3030 dès que l'utilisateur a réglé une valeur de consigne de vide. La mise en route et l'arrêt de la pompe à vide sont automatiques. Le réglage de la consigne de vide à 0 mbar entraine un pompage permanent. Un bouton de remise en air permet la remontée automatique à la pression atmosphérique sans modifier la consigne de vide.

XFE Vide
XFE C3030-200-vide

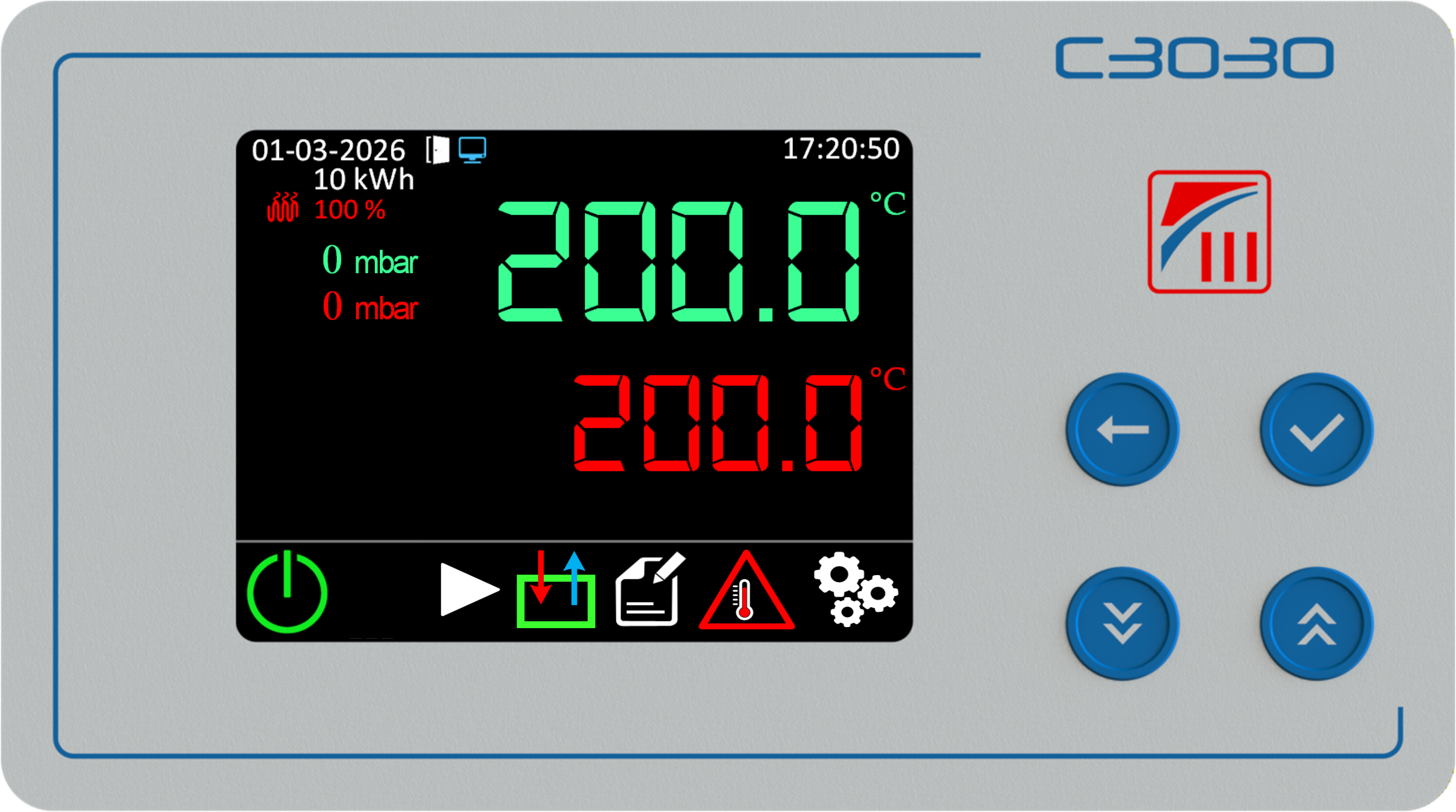

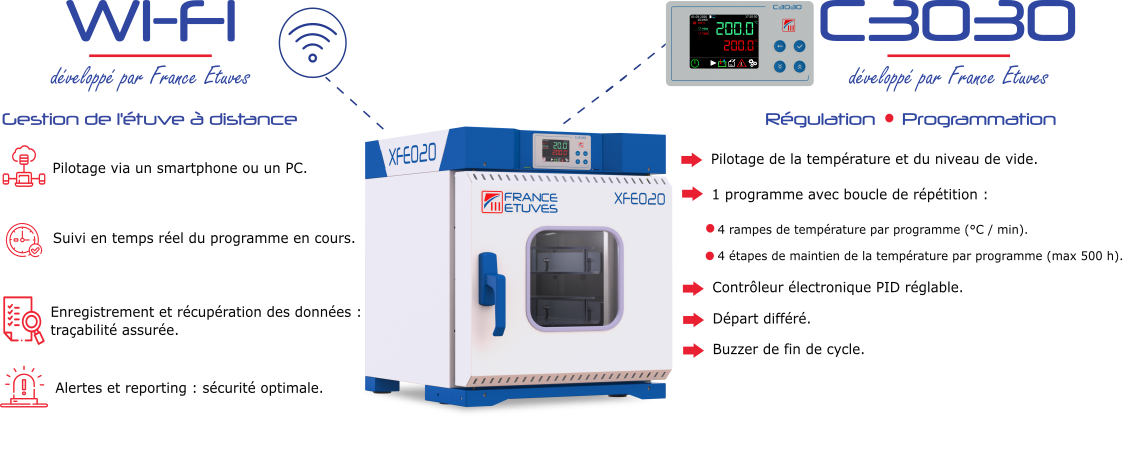

Le programmateur de température C3030

Le régulateur/programmateur de température C3030 de FRANCE-ETUVES est très précis et particulièrement fiable. Mesure par sonde PT100 ou TCJ. Régulateur électronique PID. Précision : 0.1°C. Ecran couleur, excellente visibilité des températures
Fonctions : affichage de la température de consigne et de la température mesurée, affichage  en pourcentage de la puissance de chauffage utilisée, affichage de la date et de l'heure
Programmateur 1 programme / 8 segments : 4 rampes de température programmables (°C/min) et 4 paliers de maintien en température (max 9999min), départ différé, boucle de répétition, suivi du programme en cours (étape et temps restant), mise en pause ou arrêt du programme, buzzer de fin de cycle, pilotage de la vitesse de ventilation, paramétrages du thermostat de protection (modes TWW ou mode TWB), réglage des PID, possibilité d'ajouter une correction de la température à 2 températures distinctes (offsets), diagnostic des pannes automatique, affichage des défauts, communication RS485 modbus multipoints permettant le contrôle de plusieurs étuves sur le même réseau.

Des protections pour vous, votre étuve et vos produits.

Arrêt automatique du chauffage et du pompage à l'ouverture de la porte. Cette fonction est désactivable dans les paramètres du C3030. Les étuves sont équipées d'un thermostat électronique comportant 2 modes (TWW ou TWB) suivant la norme DIN 12 880. En mode TWW, le thermostat de protection contre la surchauffe se comporte comme un thermostat électronique à réarmement automatique (protection classe 3.1). Il mesure la température dans le volume, et prend en charge la régulation en cas de défaillance du régulateur de température. Il coupe le chauffage jusqu'à ce que la température soit redescendue en dessous de la valeur de son réglage. En mode TWB, le thermostat de protection contre la surchauffe se comporte comme un thermostat électronique à réarmement manuel (protection classe 2.0). Lorsque la température mesurée dépasse la valeur de réglée, le chauffage est coupé. Il est à nouveau disponible uniquement si le thermostat est réarmé manuellement. Setpoint Deviation Température (SDT) Le système SDT est un mécanisme de surveillance de la température de consigne dans une zone de tolérance réglée. Il s'agit d'une alarme suiveuse de température. Alarmes visuelles et sonores. NB : Il est possible de piloter l’étuve depuis un ordinateur (communication RS485 Modbus) via la prise sub-D9.

Plateaux de chargement

Les étuves à vide XFE sont fournies avec 1 plateau en aluminium. L'aluminium permet de répartir uniformement la chaleur sur toute la surface du plateau. 2 emplacements de base sont prévus pour fixer les plateaux. D'autres plateaux (en accessoire) peuvent venir se poser sur ceux de base Chaque plateau peut supporter jusqu’à 30 kg répartis.

XFE Plateau
Image XFE020
Etuve a vide 20 litres gamme Essentiel XFE020
Modèle XFE020
Volume de la chambre : 20 litres
Performances :
Température maximum standard : 200 °C
Température maximum en option : 0 °C
Dimensions :
Volume de la chambre : 20 litres
Dimensions intérieures (L x P x H) : 250 x 320 x 250 mm
Dimensions extérieures (L x P x H) : 480 x 636 x 628 mm
Partials product models shleves
Quantité de clayettes : 1 livrées / 4 maximum
Dimensions des clayettes : 240 x 280 mm
Charge maxi par clayette / Total : 20 / 60 kg
Alimentation & Divers :
Alimentation électrique : 230V ~1P 50Hz 16A
Puissance standard 200 °C : 800 Watts
Nombre de porte(s) : simple
Poids : 60 kg

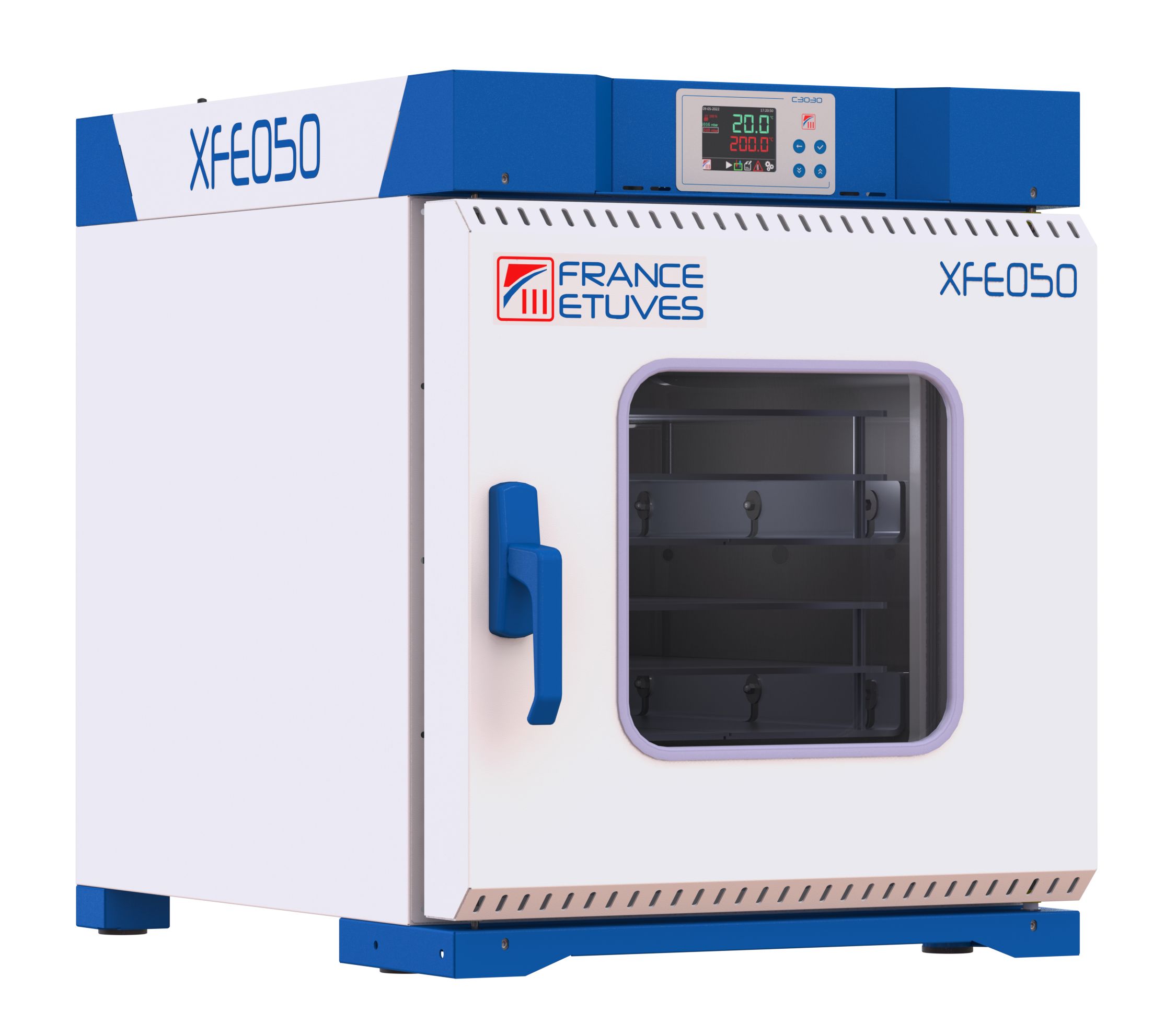

Image XFE050
Etuve a vide 50 litres gamme Essentiel XFE050
Modèle XFE050
Volume de la chambre : 50 litres
Performances :
Température maximum standard : 200 °C
Température maximum en option : 0 °C
Dimensions :
Volume de la chambre : 50 litres
Dimensions intérieures (L x P x H) : 320 x 500 x 320 mm
Dimensions extérieures (L x P x H) : 550 x 816 x 698 mm
Partials product models shleves
Quantité de clayettes : 1 livrées / 6 maximum
Dimensions des clayettes : 310 x 460 mm
Charge maxi par clayette / Total : 20 / 80 kg
Alimentation & Divers :
Alimentation électrique : 230V ~1P 50Hz 16A
Puissance standard 200 °C : 1200 Watts
Nombre de porte(s) : simple
Poids : 85 kg

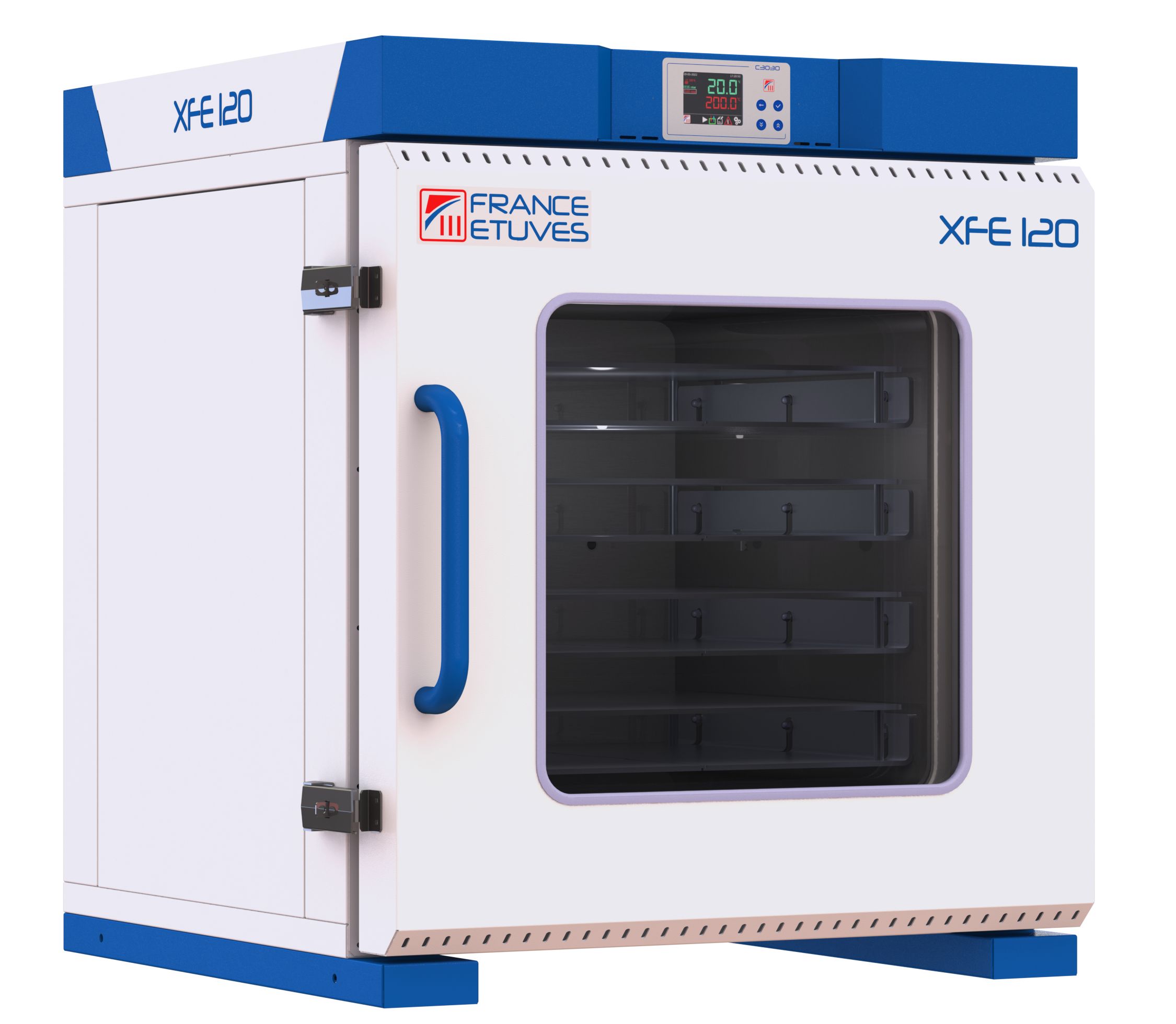

Image XFE120
Etuve a vide 120 litres gamme Essentiel XFE120
Modèle XFE120
Volume de la chambre : 110 litres
Performances :
Température maximum standard : 200 °C
Température maximum en option : 0 °C
Dimensions :
Volume de la chambre : 110 litres
Dimensions intérieures (L x P x H) : 470 x 500 x 470 mm
Dimensions extérieures (L x P x H) : 812 x 882 x 908 mm
Partials product models shleves
Quantité de clayettes : 1 livrées / 4 maximum
Dimensions des clayettes : 445 x 460 mm
Charge maxi par clayette / Total : 20 / 120 kg
Alimentation & Divers :
Alimentation électrique : 230V ~1P 50Hz 16A
Puissance standard 200 °C : 2400 Watts
Nombre de porte(s) : Simple
Poids : 205 kg
Gamme XFE XFE020 XFE050 XFE120
XFE020 XFE050 XFE120
Performances
Plage de température : Température ambiante + 20 °C à 200 °C
Température maximum standard : 200 °C
Dimensions de la chambre
Volume de la chambre : dm3 20 50 110
Largeur : mm 250 320 470
Profondeur : mm 320 500 500
Hauteur : mm 250 320 470
Dimensions extérieures
Volume ext de la chambre : m3 0.19 0.31 0.65
Largeur : mm 480 550 812
Profondeur : mm 636 816 882
Hauteur : mm 628 698 908
Clayettes :
Livrées / Maximum : 1 / 4 1 / 6 1 / 4
Dimensions L / P : mm 240 x 280 310 x 460 445 x 460
Poids maximum / Total : kg 20 / 60 20 / 80 20 / 120
Autres informations
Nombre de porte(s) : simple simple Simple
Hublot L / l (option) mm 212x212 280x280 454x454
Poids : kg 60 85 205
Données électriques
Puissance standard 200 °C : Watts 800 1200 2400
Alimentation électrique : volts 230V ~1P 50Hz 16A 230V ~1P 50Hz 16A 230V ~1P 50Hz 16A
Nous nous réservons le droit d'apporter toute modification technique sans préavis.
Toutes les options de la gamme XFE
Référence Image Description
OG9073 Image Option OG9073 Module de communication Ethernet RJ45
Interface raccordée sur le régulateur de l'étuve (C3030, C6000 ou C6060). L'utilisateur peut piloter le régulateur avec une application Web incluse dans l'interface. Le module permet également d'envoyer les données sur un cloud.
OG9075 Image Option OG9075 Certificat de calibration usine 1 point 1 température
Contrôle de la température au centre du plateau à 105°C ou 150°C. Etuve sous vide maximum.
OG9076 Image Option OG9076 Certificat de contrôle d'homogénéité 1 température
Contrôle de l'homogénéité de température à la surface du plateau à 105°C ou 150°C. Utilisation de 4 à 6 sondes selon la taille de l'étuve. Les sondes sont fixées sur le plateau. Sur demande, possibilité de mesurer l'homogénéité sur plusieurs plateaux (contactez nous). Etuve sous vide maximum.
Toutes les accessoires de la gamme XFE
Reférence Image Description
AG9013 Image Accessoire AG9013 Enregistreur autonome 2 voies (logiciel inclus)
Permet d'enregistrer les températures mesurées par 2 sondes mobiles au maximum. Boîtier fixation magnétique<br> Dimensions : 93.2 x 65.2 x 30.5 mm Poids : 115 g<br> Afficheur : Ecran LCD 2 lignes | Boîtier ABS IP54<br> Communication PC : 1 entrée micro-USB Alimentation par pile AA lithium 3.6V<br> Entrée externe : connecteur femelle micro-USB, sondes thermocouples (K, J, T, N, S)<br> Cadence d'enregistrement : de 1s à 24h Autonomie : 4 ans (pour une mesure toutes les 15 minutes à 25°C) Logiciel d'exploitation et câble de raccordement inclus
AG9014 Image Accessoire AG9014 Enregistreur portable écran graphique 4 voies
Ecran graphique couleur pour suivre en temps réel l'évolution des températures. Avec prises USB et RJ45, et 4 connecteurs pour sondes mobiles (non inclues).
AG9018 Image Accessoire AG9018 Ensemble de pompage jusqu'à 1 mbar (pompe a palette)
Pompe à palettes avec flexible 1m et séparateur de brouillard d'huile.
AG9024 Image Accessoire AG9024 Ensemble de pompage jusqu'à 10 mbar (pompe a membrane)
Pompe à membrane avec flexible 1 m
AG9025 Image Accessoire AG9025 Meuble rehausseur à roulettes
Surélève l'étuve pour un meilleur confort de chargement. Vitre de sécurité à l'avant. Rangement astucieux de la pompe à vide à l'intérieur. Roulettes pivotantes dont 2 avec frein.
AG9028 Image Accessoire AG9028 Sonde thermocouple J
Chemise en inox. Longueur de 2m. Avec connecteur et obturateur à placer dans le passage DN16.
AG9029 Image Accessoire AG9029 Meuble rehausseur sur pieds
Surélève l'étuve pour un meilleur confort de chargement. Vitre de sécurité à l'avant. Rangement astucieux de la pompe à vide à l'intérieur. Pieds réglables en hauteur.
AG9037 Image Accessoire AG9037 Obturateur DN16KF pour 2 sondes
Adaptateur étanche livré avec anneau de centrage et collier de serrage. A placer sur une bride DN16 KF pour introduire jusqu'à 2 sondes à l'intérieur d'une étuve (sondes non incluses).
AG9038 Image Accessoire AG9038 Obturateur DN16 pour 4 sondes
Adaptateur étanche livré avec anneau de centrage et collier de serrage. A placer sur une bride DN16 KF pour introduire jusqu'à 4 sondes à l'intérieur d'une étuve (sondes non incluses).
AG9039 Image Accessoire AG9039 Plateau Aluminium thermo conducteur
Plateau principal à fixer sur la paroi de la cuve. Transmission de la chaleur améliorée par le contact en plus du rayonnement.
AG9040 Image Accessoire AG9040 Plateau Aluminium intermédiaire
Plateau mobile empilable à poser sur un plateau thermo-conducteur
