Gamme XDH
Une gamme développée pour vos stockage en fûts.
Température maximale : 100°C
La gamme d'étuves chauffe-fûts XDH a été conçue pour la mise en température de matières premières stockées en fûts ou dans des IBC. 8 volumes différents selon la quantité de fûts à incorporer : 1, 2, 4, 8, 12, 16, 24 et 32 fûts.
Une étuve vraiment robuste !
Les tôles extérieures sont en acier électrozingué recouvertes d'une peinture époxy blanche et bleue. L'intérieur est en acier électrozingué. L'armature intégrée et les éléments structurels assurent la résistance de l'étuve. L’isolation thermique optimisée par 80 mm de laine de roche sans amiante, et l’absence de pont thermique entre le caisson intérieur et extérieur permettent :
- de minimiser les pertes de chaleur,
- d’accélérer la montée en température,
- de réduire les températures de surface,
- une excellente stabilité thermique,
- une réduction de la consommation électrique. Jusqu’au modèle XDH08, les étuves ont une porte simple avec charnières à droite. A partir du modèle XDH12, les étuves ont une porte à double battant avec une poignée intérieure de sécurité anti-enfermement. L’intégralité des commandes est située sur le coffret électrique sur le côté gauche de l’étuve. Un passage Ø 20 mm avec bouchon en silicone, situé sur la paroi gauche de l'étuve, permet de faire passer différents câbles et sondes.
Précision et efficacité de la régulation en température
La régulation de la température est assurée par un régulateur électronique PID. Il mesure la température grâce à une sonde PT100 placée dans le flux d’air. Affichage numérique avec une précision au 10e de degré. Une horloge digitale hebdomadaire va vous permettre de définir des périodes de fonctionnement de l'étuve pour chaque jour de la semaine. Le chauffage est assuré par des résistances blindées idéalement placées dans le flux d'air. Elles sont commandées par des relais statiques (SSR).
Des dispositifs de protectionpour vous, votre étuve et vos produits.
Un thermostat électronique réglable à affichage numérique (protection classe 3.1) protège vos produits. Il mesure la température dans le volume, et prend en charge la régulation en cas de défaillance du régulateur de température. Il coupe le chauffage en cas de surchauffe jusqu'à ce que la température soit redescendue en dessous de la valeur de son réglage. Un thermostat mécanique à réarmement (protection classe 1) protège l'étuve. Il vérifie si la température augmente de façon inhabituelle au niveau des résistances. Le chauffage est alors coupé. En cas de défaut du brasseur de ventilation, le chauffage est arrêté. Un contacteur permet d'arrêter le chauffage à l'ouverture de la porte. L'intérieur de chaque étuve comporte un passage anti surpression. Les étuves sont équipées d'une porte avec une poignée intérieure permettant à un opérateur accidentellement enfermé de se libérer. Différentes alarmes visuelles et sonores préviennent l'opérateur du problème.
Bac de rétention
L'étuve est équipée d'un bac de rétention interne amovible (deux bacs pour les plus grands volumes). Il est positionné sur la sole de l'étuve et permet de récolter les produits pouvant s'écouler pendant votre procédé. Une vanne de vidange permettra alors d'évacuer les matières.
Modèle | XDH01 |
---|---|
Volume de la chambre : | 690 litres |
Performances : | |
---|---|
Température maximum standard : | 100 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 690 litres |
Dimensions intérieures (L x P x H) : | 740 x 750 x 1245 mm |
Dimensions extérieures (L x P x H) : | 1045 x 1020 x 1865 mm |
Partials product models shleves | |
---|---|
Quantité de clayettes : | 1 livrées / 1 maximum |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 400V ~3P 50Hz |
Puissance standard 100 °C : | 6000 Watts |
Nombre de porte(s) : | 1 |
Débit ventilation : | 570 m3/heure |
Modèle | XDH02 |
---|---|
Volume de la chambre : | 1340 litres |
Performances : | |
---|---|
Température maximum standard : | 100 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 1340 litres |
Dimensions intérieures (L x P x H) : | 1460 x 740 x 1240 mm |
Dimensions extérieures (L x P x H) : | 1960 x 1116 x 2102 mm |
Partials product models shleves | |
---|---|
Quantité de clayettes : | 1 livrées / 1 maximum |
Dimensions des clayettes : | 1456 x 671 mm |
Charge maxi par clayette / Total : | 500 / 500 kg |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 400V ~3P 50Hz |
Puissance standard 100 °C : | 6000 Watts |
Nombre de porte(s) : | 1 |
Débit ventilation : | 570 m3/heure |
Poids : | 650 kg |

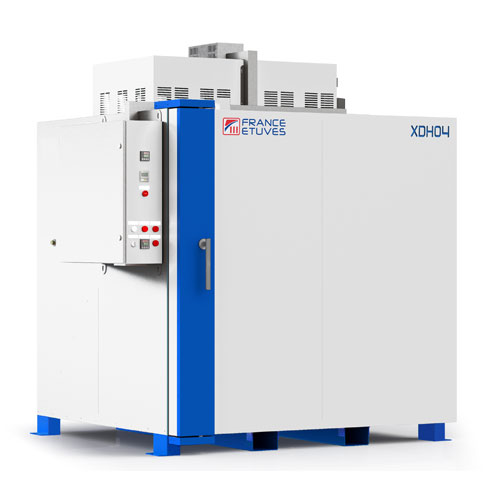

Modèle | XDH04 |
---|---|
Volume de la chambre : | 2570 litres |
Performances : | |
---|---|
Température maximum standard : | 100 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 2570 litres |
Dimensions intérieures (L x P x H) : | 1460 x 1420 x 1240 mm |
Dimensions extérieures (L x P x H) : | 1961 x 1869 x 2102 mm |
Partials product models shleves | |
---|---|
Quantité de clayettes : | 1 livrées / 1 maximum |
Dimensions des clayettes : | 1351 x 1456 mm |
Charge maxi par clayette / Total : | 1000 / 1000 kg |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 400V ~3P 50Hz |
Puissance standard 100 °C : | 12000 Watts |
Nombre de porte(s) : | 1 |
Débit ventilation : | 570 m3/heure |
Poids : | 850 kg |
Modèle | XDH08 |
---|---|
Volume de la chambre : | 4930 litres |
Performances : | |
---|---|
Température maximum standard : | 100 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 4930 litres |
Dimensions intérieures (L x P x H) : | 2800 x 1420 x 1240 mm |
Dimensions extérieures (L x P x H) : | 3379 x 1910 x 2175 mm |
Partials product models shleves | |
---|---|
Quantité de clayettes : | 2 livrées / 2 maximum |
Dimensions des clayettes : | 1351 x 1368 mm |
Charge maxi par clayette / Total : | 2000 / 2000 kg |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 400V ~3P 50Hz |
Puissance standard 100 °C : | 12000 Watts |
Nombre de porte(s) : | 2 |
Débit ventilation : | 2500 m3/heure |
Poids : | 1700 kg |
Modèle | XDH16 |
---|---|
Volume de la chambre : | 9860 litres |
Performances : | |
---|---|
Température maximum standard : | 100 °C |
Température maximum en option : | 0 °C |
Dimensions : | |
---|---|
Volume de la chambre : | 9860 litres |
Dimensions intérieures (L x P x H) : | 2800 x 1420 x 2480 mm |
Dimensions extérieures (L x P x H) : | 3379 x 1910 x 3415 mm |
Partials product models shleves | |
---|---|
Quantité de clayettes : | 2 livrées / 2 maximum |
Dimensions des clayettes : | 1368 x 1351 mm |
Alimentation & Divers : | |
---|---|
Alimentation électrique : | 400V ~3P 50Hz |
Puissance standard 100 °C : | 18000 Watts |
Nombre de porte(s) : | 2 |
Débit ventilation : | 2500 m3/heure |
Poids : | 2200 kg |
Gamme XDH | XDH01 | XDH02 | XDH04 | XDH08 | XDH16 | |
---|---|---|---|---|---|---|
Performances | ||||||
---|---|---|---|---|---|---|
Plage de température : | Température ambiante + 10 °C à 100 °C | |||||
Température maximum standard : | 100 °C |
Dimensions de la chambre | ||||||
---|---|---|---|---|---|---|
Volume de la chambre : | dm3 | 690 | 1340 | 2570 | 4930 | 9860 |
Largeur : | mm | 740 | 1460 | 1460 | 2800 | 2800 |
Profondeur : | mm | 750 | 740 | 1420 | 1420 | 1420 |
Hauteur : | mm | 1245 | 1240 | 1240 | 1240 | 2480 |
Dimensions extérieures | ||||||
---|---|---|---|---|---|---|
Volume ext de la chambre : | m3 | 1.99 | 4.6 | 7.7 | 14.04 | 22.04 |
Largeur : | mm | 1045 | 1960 | 1961 | 3379 | 3379 |
Profondeur : | mm | 1020 | 1116 | 1869 | 1910 | 1910 |
Hauteur : | mm | 1865 | 2102 | 2102 | 2175 | 3415 |
Clayettes : | ||||||
---|---|---|---|---|---|---|
Livrées / Maximum : | 1 / 1 | 1 / 1 | 1 / 1 | 2 / 2 | 2 / 2 | |
Dimensions L / P : | mm | - | 1456 x 671 | 1351 x 1456 | 1351 x 1368 | 1368 x 1351 |
Poids maximum / Total : | kg | - | 500 / 500 | 1000 / 1000 | 2000 / 2000 | - |
Autres informations | ||||||
---|---|---|---|---|---|---|
Nombre de porte(s) : | 1 | 1 | 1 | 2 | 2 | |
Hublot L / l (option) | mm | - | - | - | - | - |
Poids : | kg | - | 650 | 850 | 1700 | 2200 |
Données électriques | ||||||
---|---|---|---|---|---|---|
Puissance standard 100 °C : | Watts | 6000 | 6000 | 12000 | 12000 | 18000 |
Alimentation électrique : | volts | 400V ~3P 50Hz | 400V ~3P 50Hz | 400V ~3P 50Hz | 400V ~3P 50Hz | 400V ~3P 50Hz |
