France Etuves
U314
Etuve pour traitement de pièces composite
Données techniques :
- Domaine d'activité : Aéronautique
- Volume de la chambre : 48 m3
- Température max: 200 °C
Utilisation :
- Fabrication de pièces composites.
💡 Etuve modulaire dédiée à la fabrication de pièces en composite dans des poches sous vide.
⚙️ Equipements :
- Supervision FE3000
- Automate :
IHM
Gestion de la régulation de la température

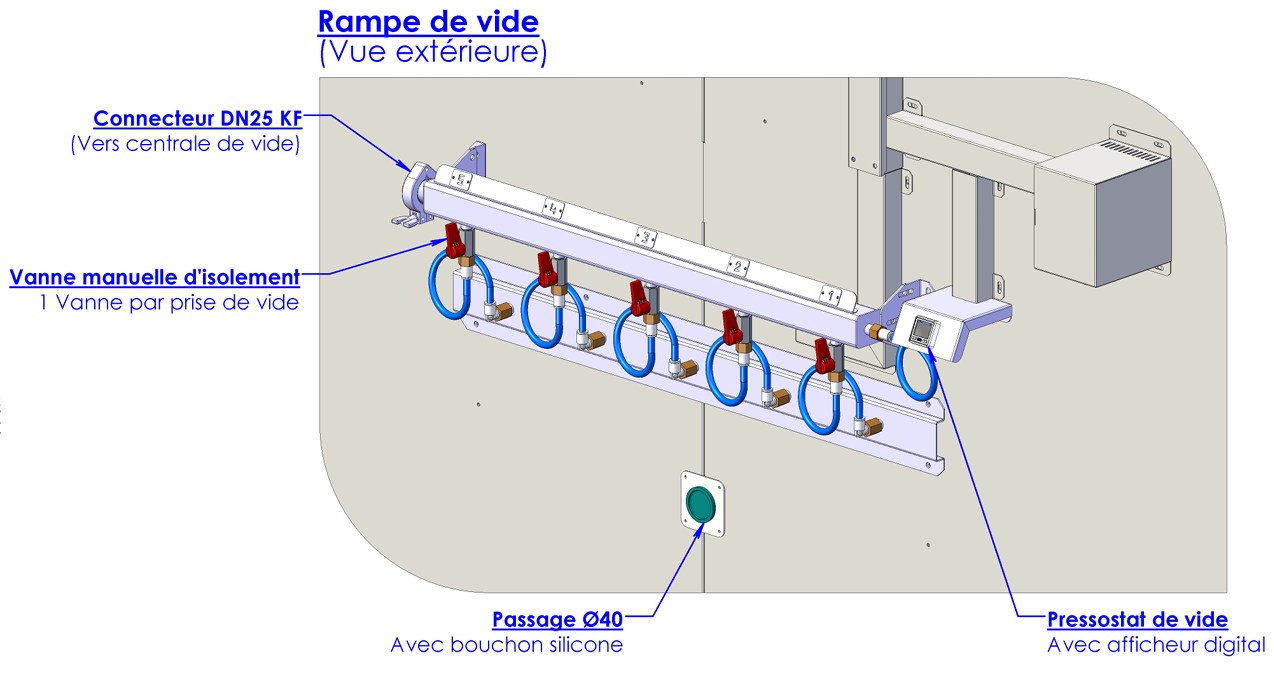

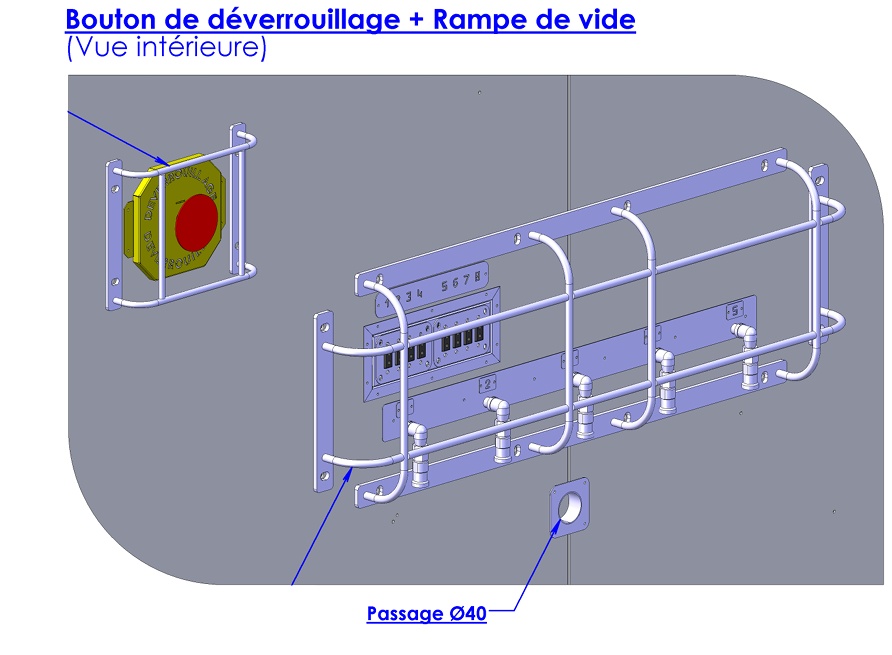

Programmable via le logiciel de supervision de l’étuve - Rampe de vide :
5 piquages internes avec raccord rapide
1 vanne à l'extérieur
1 capteur de pression raccordé à la supervision - 8 prises thermocouples J
- Extracteur de refroidissement
- Plaque isolante sous sous la sole avec une rampe d'accès
🔧 Caractéristiques :
- 🌡️ Température d'utilisation max : 200 °C.
- 📏 Dimensions internes en mm (L x P x H) : 4000 x 4000 x 3000.
- 🔌 Alimentation électrique : 400V ~ 3P 50Hz 269A.
- ♨️ Puissance de chauffage : 154 kW pour maintenir 200°C dans ce volume.
- ⚡Puissance totale installée : 186 kVA.
- 🛡️Matière de la chambre : Tôle d'acier électrozinguée.
- 🧱 Isolation optimisée : 150 mm de laine de verre
Système de supervision : gestion, précision et fiabilité !
Développé par France Etuves !

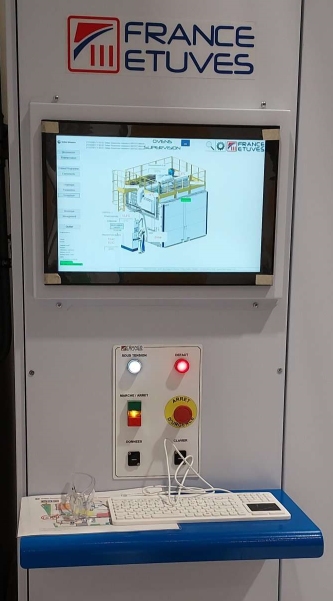

📈 Supervision :
- Gestion des recettes pour piloter tous les paramètres du système
- Gestion de tous les paramètres du système, de pilotage ou mesurés, températures, pressions, vitesses de brassage, réglage de renouvellement d’air…
- Lancement de recettes, exécution automatique
- Affichage des paramètres en mode « Synoptique », « Paramètres », « Graphique »
- Enregistrement dans une base de données SQL des paramètres au cours du temps
- Exploitation des enregistrements des paramètres, visualisation graphique
- Édition de rapports et PV de contrôle
- Extraction en format csv pour exploitation par tableur

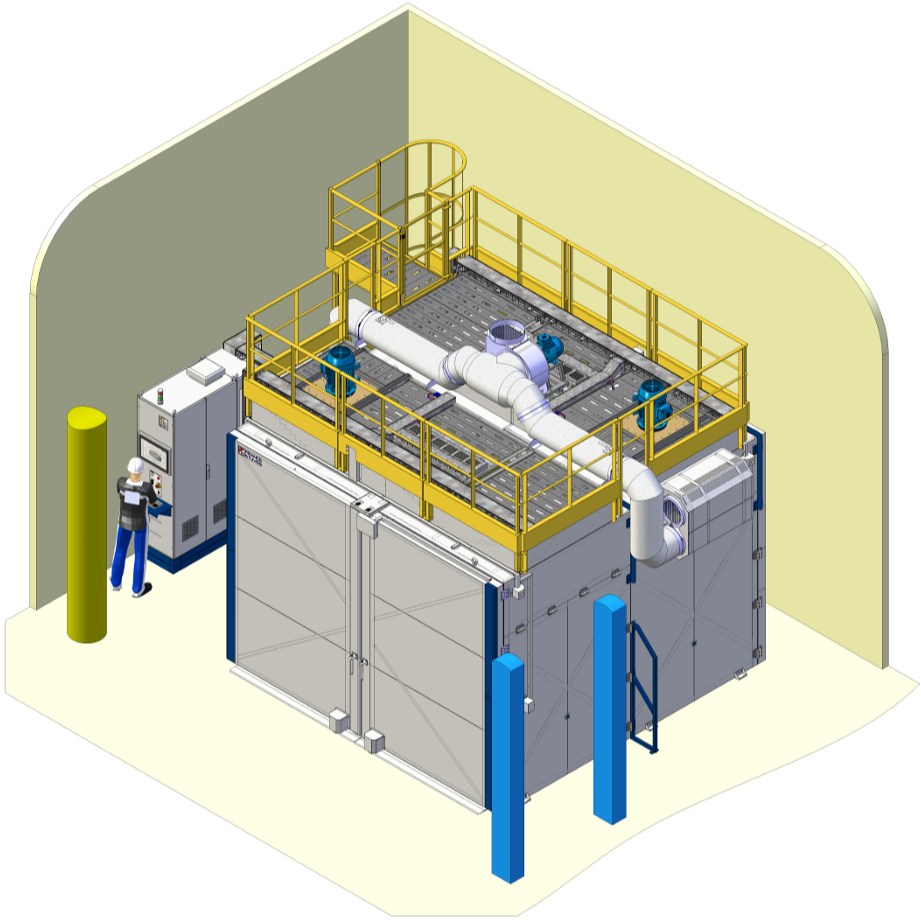

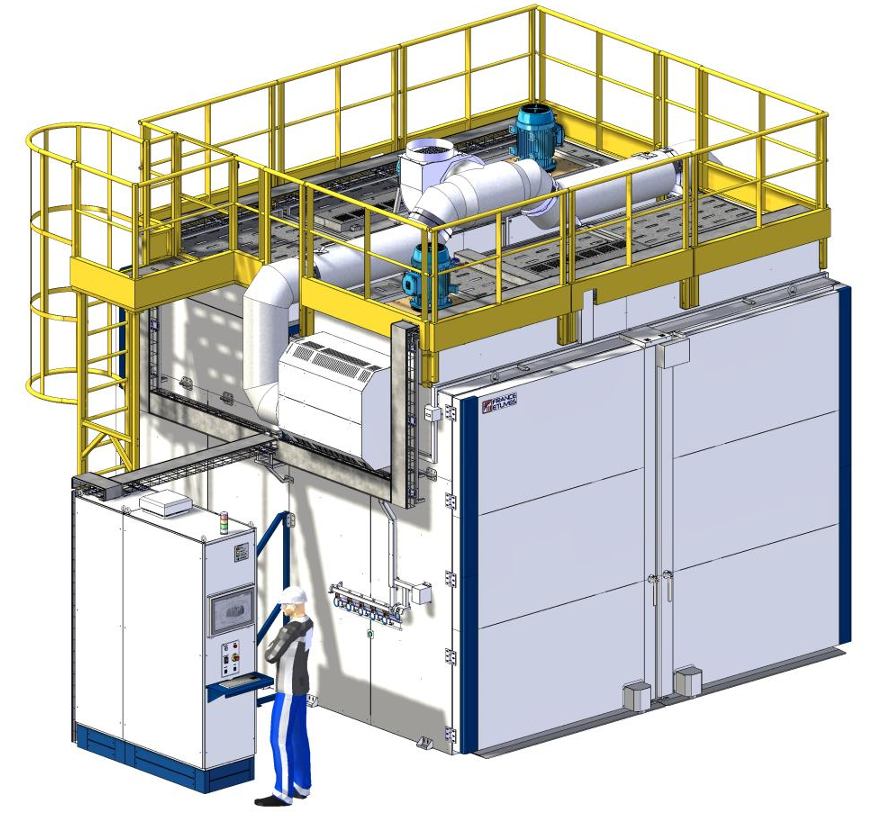

Vue d'ensemble :
Notre priorité : vous satisfaire !
Toutes nos étuves sont testées avec attention avant expédition !
- 🏭 Votre étuve sort de production.
- 📋 Elle est testée et vérifiée par une équipe confirmée.
- ✅ La conformité de votre étuve est validée selon vos attentes.
- 📦 Votre étuve est ensuite emballée avec soin dans nos locaux.
- 🚚 Nous l'expédions sur votre site.
