R698

Tunnel spécialement conçu pour assouplir des cônes de bois afin de produire des fûts.
L'assouplissement de ces cônes est réalisée par de la projection de vapeur dessus pendant leur convoyage au travers du tunnel.

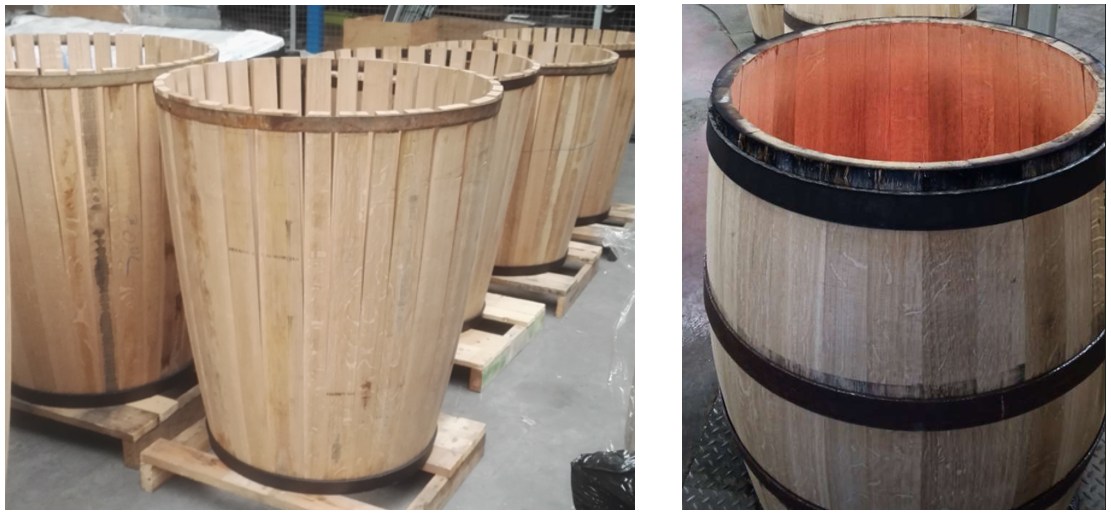

Pièces client-compressed

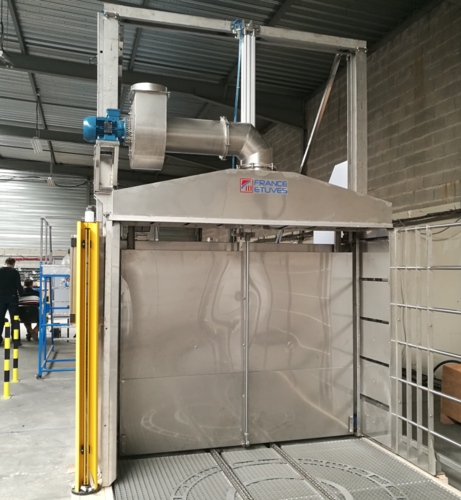

Miniature 1 (1)-compressed

Caractéristiques

Gestion de l'ensemble par un automate

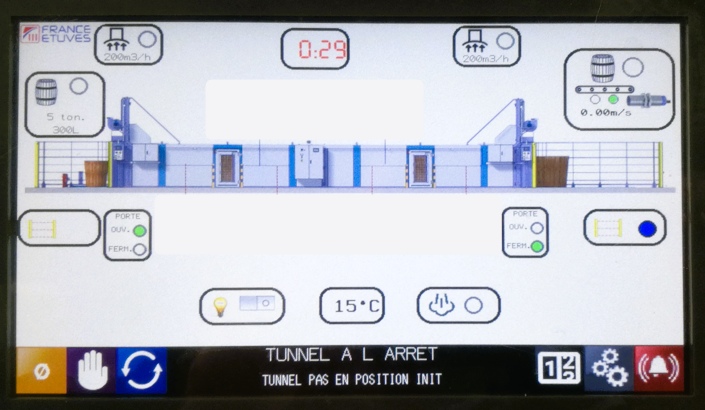

Ecran 7"
Mesure de l'humidité relative avec 2 capteurs industriels
Mesures de température dans le tunnel en 4 points avec sondes TCJ
Mesure de la température ambiante de l'atelier par sonde TCJ
Faisceau de détection au déchargement permettant de "compter" les tonneaux sortis
Enregistrement et extraction des données au format CSV
Contact sec pour autoriser l'injection de vapeur
Tunnel en 2 parties. Présent sur chaque partie :
1 porte latéral anti enfermement
1 porte guillotine motorisée indépendante avec bouton d'arrêt d'urgence, balise lumineuse en buzzer : entrée et sortie du tunnel
1 système d'aspiration : hotte d'aspiration périphérique et extracteur de 2500 m3/h sous 550 Pa
Convoyeur constitué de chaînes en Inox 304
Raccordement au réseau vapeur du client : 6 traversées en Inox 316L sur le dessus du tunnel et au dessus de chaque emplacement de tonneau

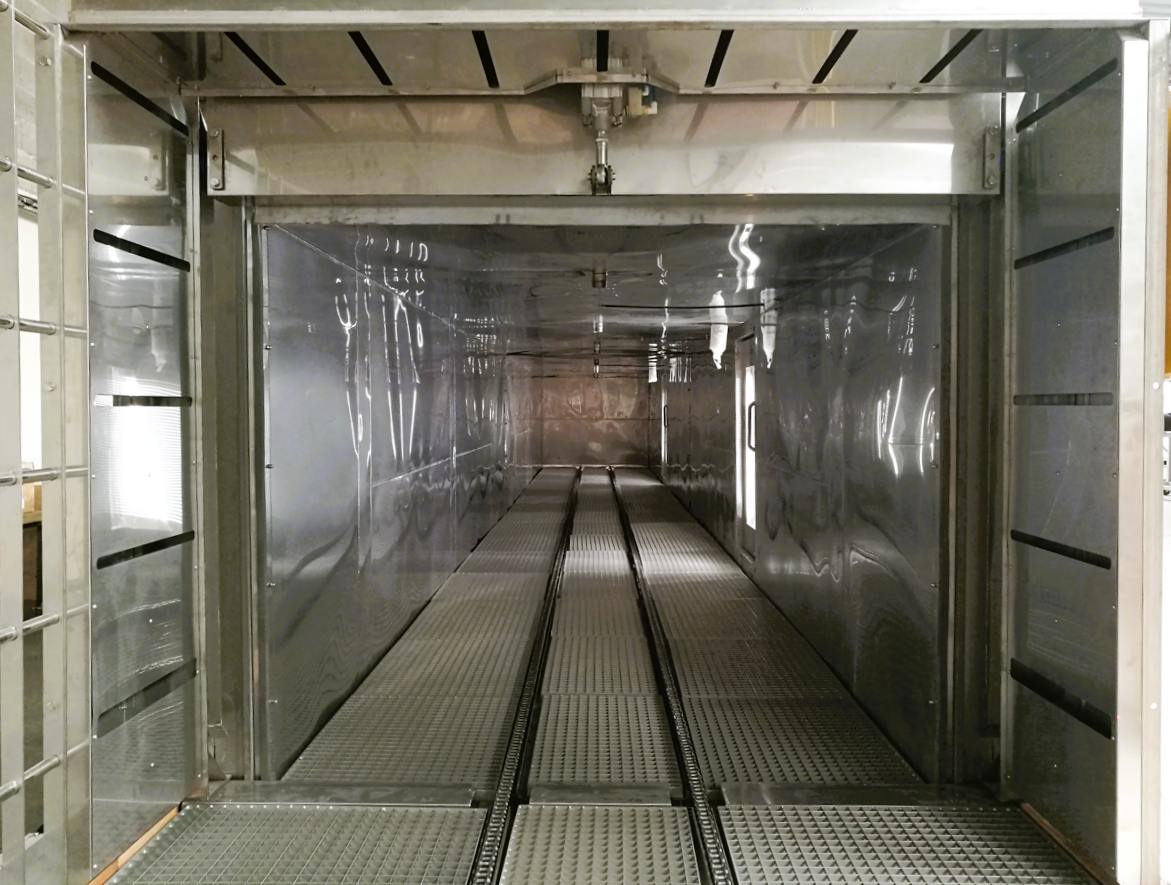

Miniature 2-compressed

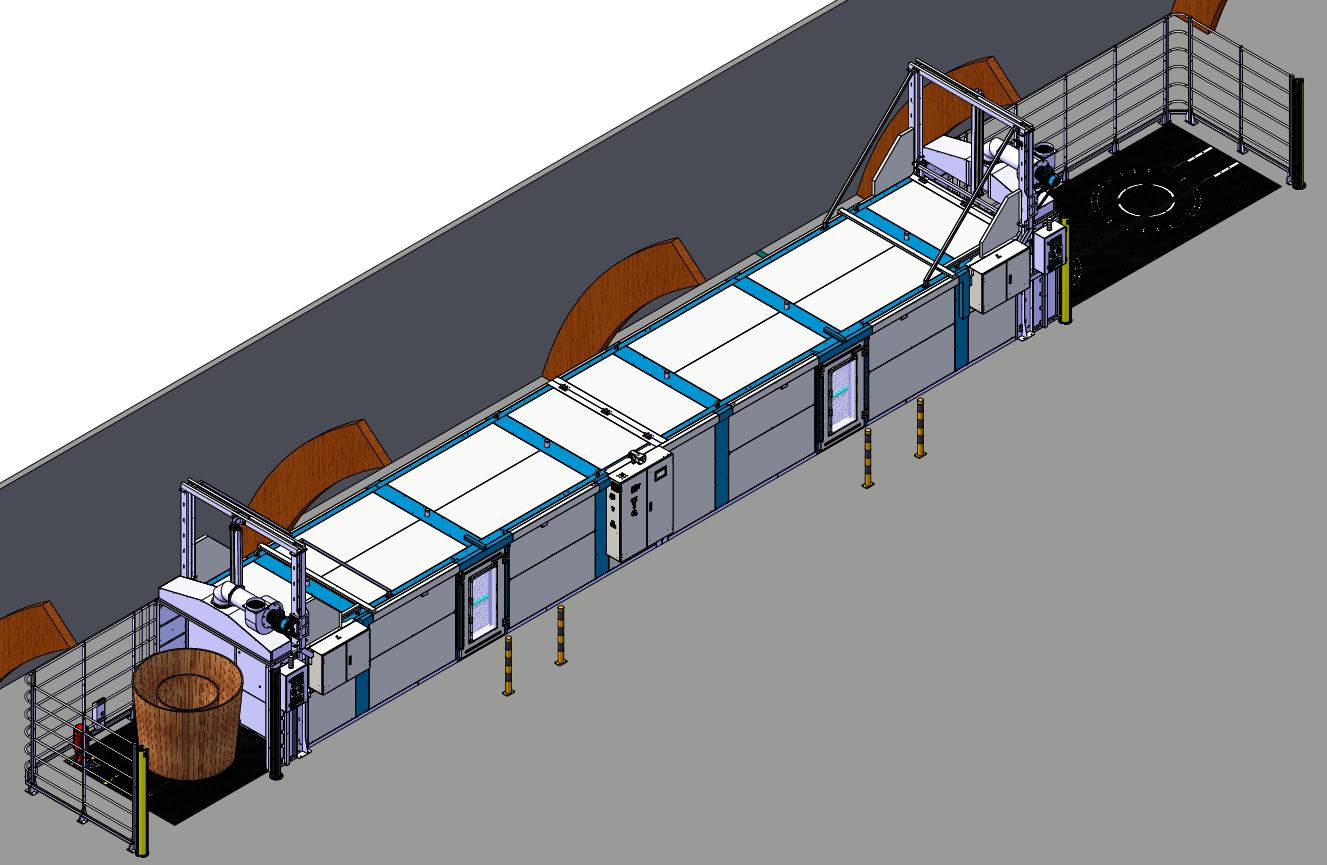

Plan global-compressed
