France Etuves
R076
Etuve pour du traitement de pièces composite
Données techniques :
- Domaine d'activité : Industrie
- Volume de la chambre : 1000 litres
- Température max: 450 °C
Utilisation :
- Fabrication de pièces composite.
💡 Etuve spéciale haute température dédiée à la fabrication de pièces en composite dans des poches sous vide.
⚙️ Equipements :
- Supervision FE3000.
- Automate :
IHM.
Gestion de la régulation de la température.
Gestion des prises de vide et de pression contrôlées.

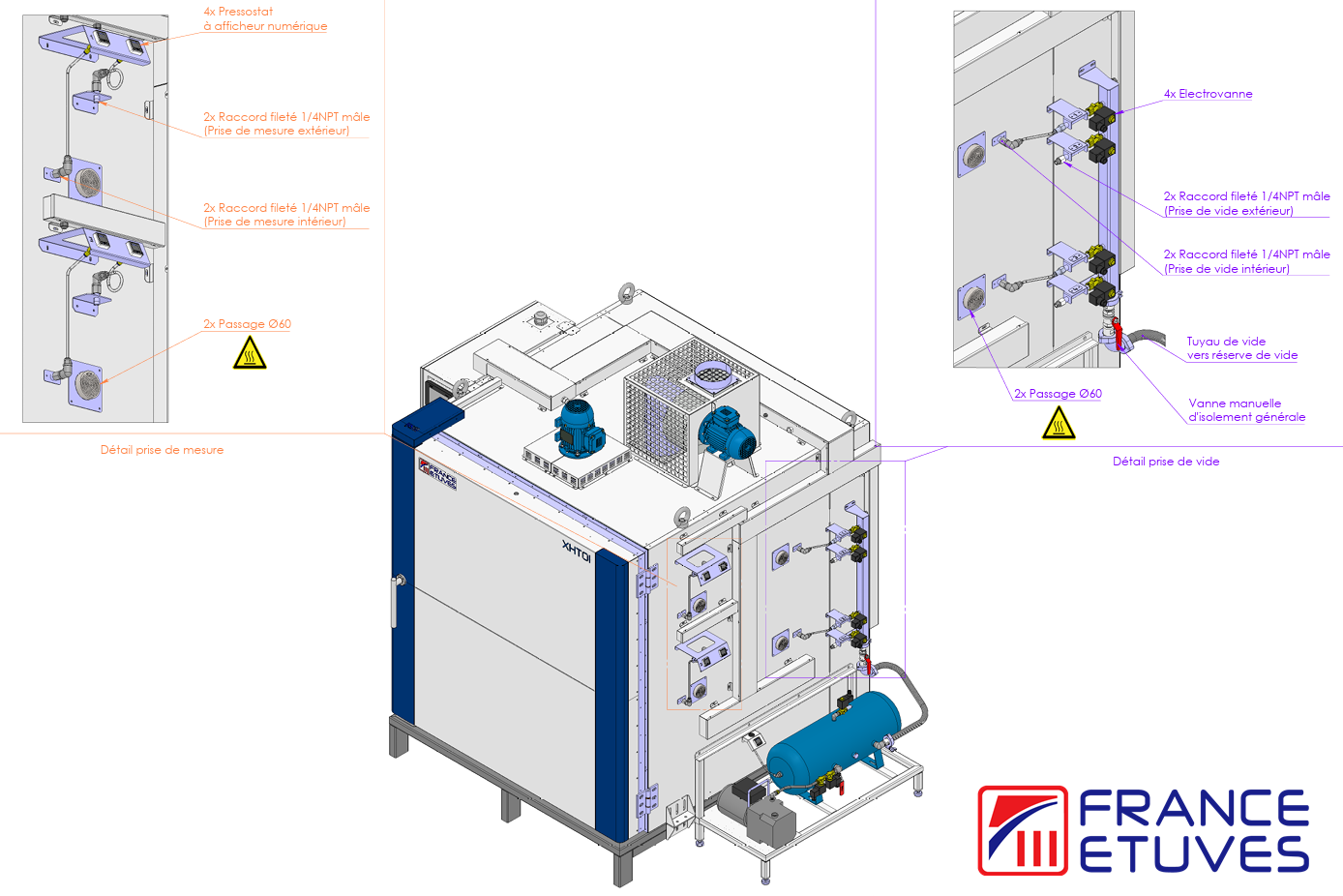

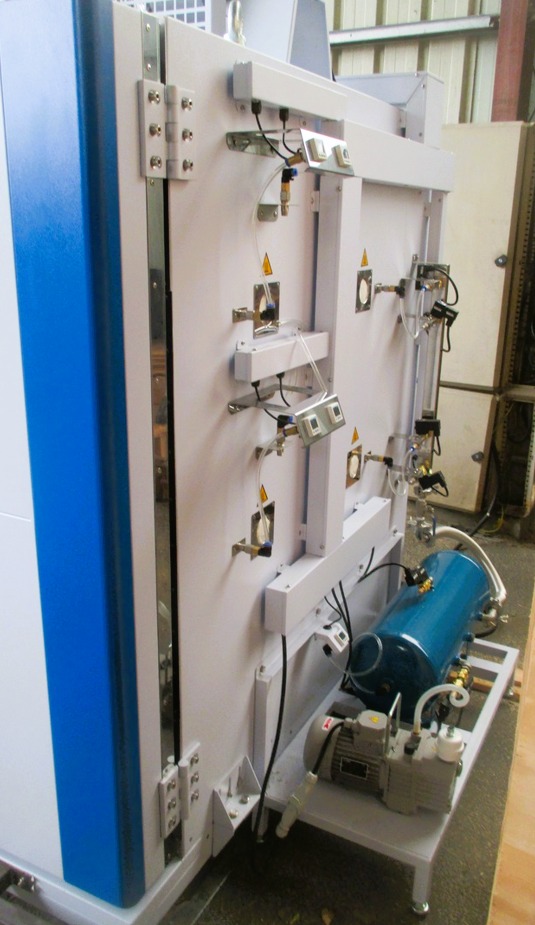

Programmable via le logiciel de supervision de l’étuve. - Aménagement pour une ligne de vide :
1 rampe de vide.
4 électrovannes pilotées par l'automate.
4 passages pour connexion 1/4" NPT mâle inside.
4 passages diamètre 60 mm pour 1/4" mâle outside.

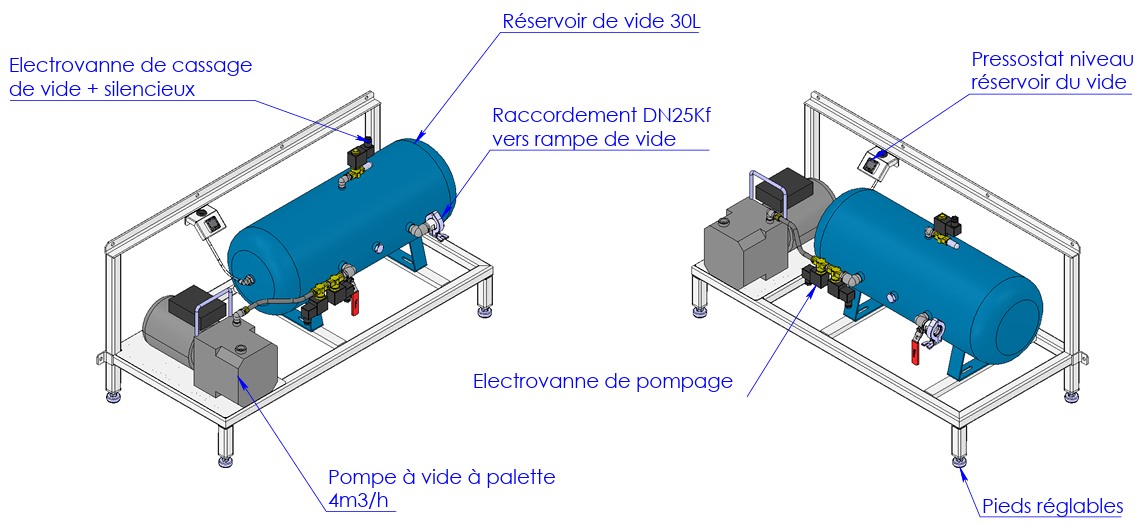

4 capteurs de vide. - Ensemble de pompage sous vide :
1 pompe à vide 4 m3/h.
1 réserve de vide.
1 capteur de vide avec afficheur régulé par l'automate.
1 électrovanne pour le cassage du vide.
2 électrovannes entre la pompe et la cuve. - 4 prises thermocouples femelles pour sondes produits thermocouples J à l'intérieur.
- Extracteur de refroidissement d'environ 1 000 m3/h sous 500 Pa.
- Socle réhausseur.
🔧 Caractéristiques :
- 🌡️ Température d'utilisation max : 450 °C.
- 📏 Dimensions internes en mm (L x P x H) : 1000 x 1000 x 1000.
- 🔌 Alimentation électrique : 400V ~3P 50Hz 38A.
- ♨️ Puissance de chauffage : 22,5 kW pour maintenir 250°C dans ce volume.
- ⚡Puissance totale installée : 26,5 kVA.
- 🛡️Matière de la chambre : tôle d'acier inoxydable.
- 🧱 Isolation optimisée.
Système de supervision : gestion, précision et fiabilité !
Développé par France Etuves !

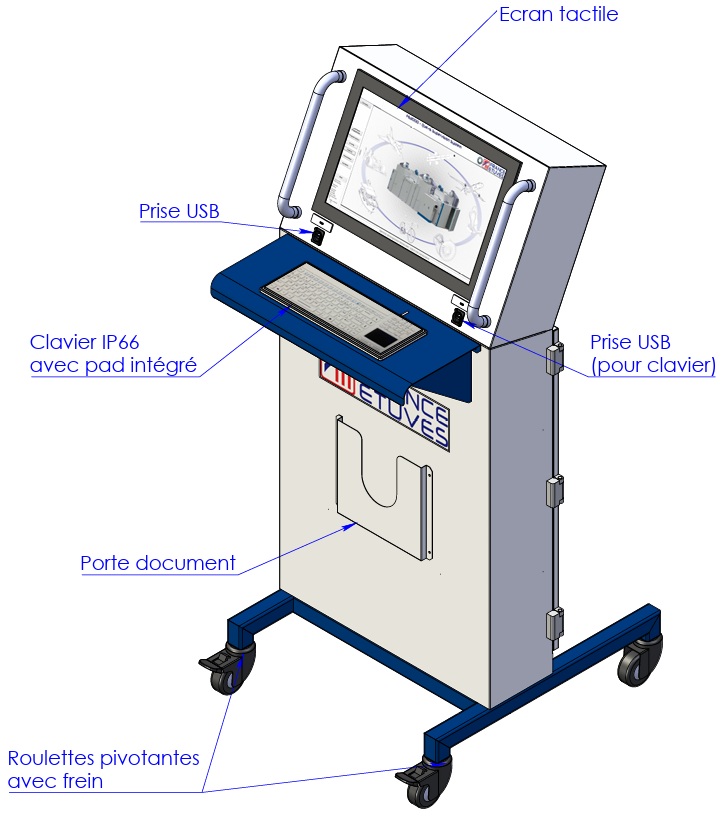

📈 Supervision :
- Gestion des recettes pour piloter tous les paramètres du système
- Gestion de tous les paramètres du système, de pilotage ou mesurés, températures, pressions, vitesses de brassage, réglage de renouvellement d’air…
- Lancement de recettes, exécution automatique
- Affichage des paramètres en mode « Synoptique », « Paramètres », « Graphique »
- Enregistrement dans une base de données SQL des paramètres au cours du temps
- Exploitation des enregistrements des paramètres, visualisation graphique
- Édition de rapports et PV de contrôle
- Extraction en format csv pour exploitation par tableur

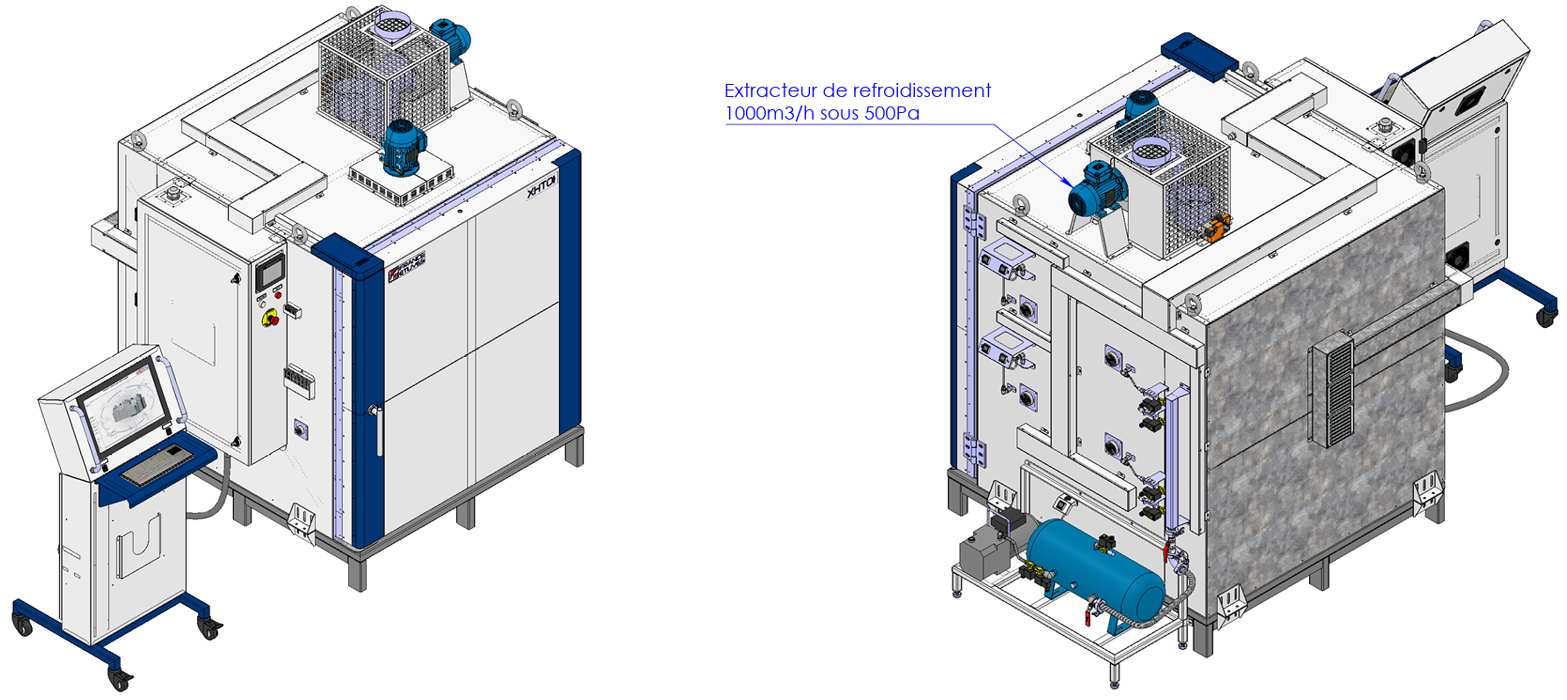

Vue d'ensemble :
Notre priorité : vous satisfaire !
Toutes nos étuves sont testées avec attention avant expédition !
- 🏭 Votre étuve sort de production.
- 📋 Elle est testée et vérifiée par une équipe confirmée.
- ✅ La conformité de votre étuve est validée selon vos attentes.
- 📦 Votre étuve est ensuite emballée avec soin dans nos locaux.
- 🚚 Nous l'expédions sur votre site.
