P332

💡 Etuve industrielle modulaire dédiée à la polymérisation de pièces en composite dans des poches sous vide.

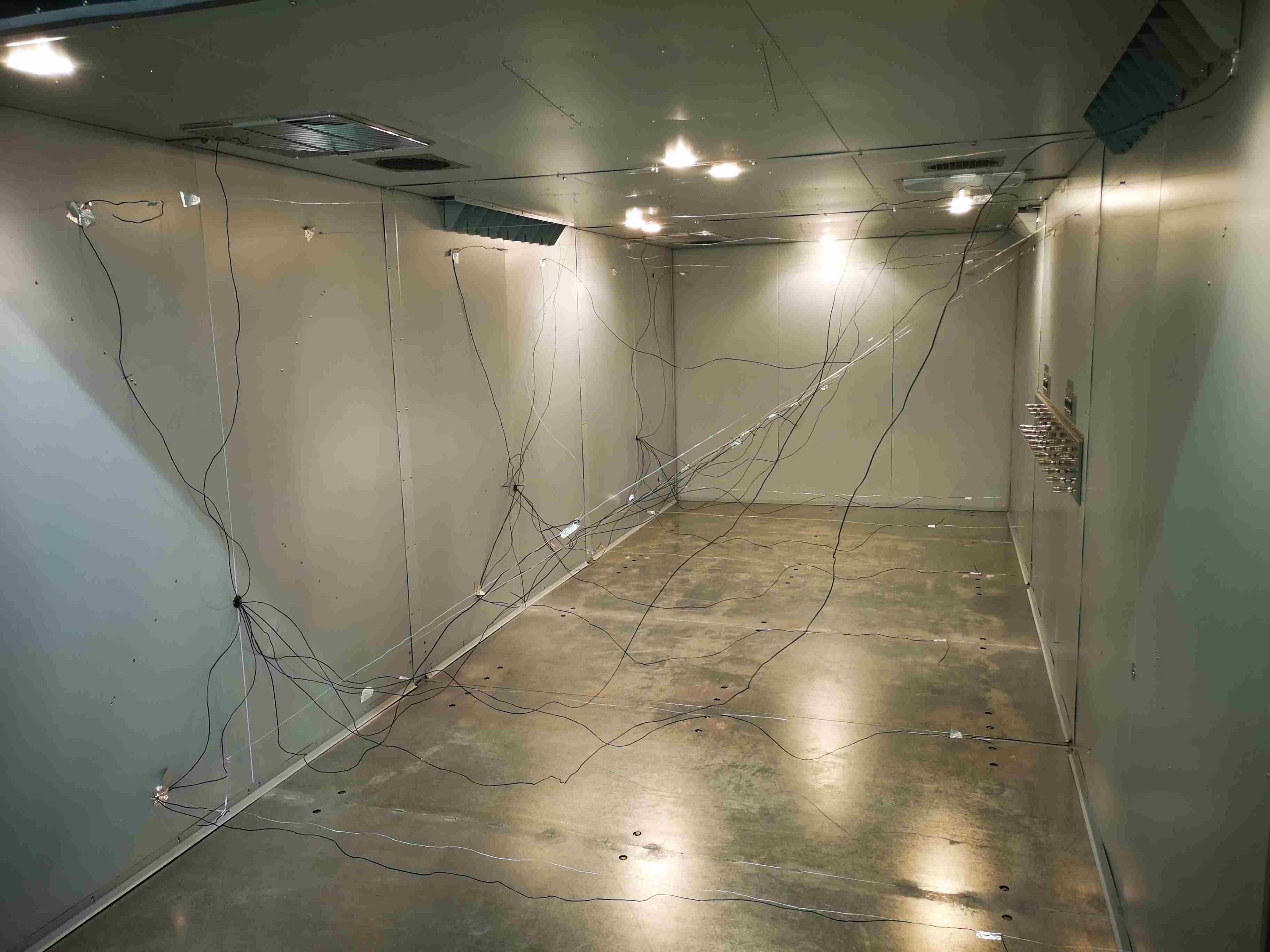

Intérieur

🔧 Caractéristiques :

🌡️ Température d'utilisation max : 200 °C.
📏 Dimensions internes en mm (L x P x H) : 2500 x 6000 x 2000.
🔌 Alimentation électrique : 400V ~3P 50Hz 240A.
♨️ Puissance de chauffage totale installée : 122 kW pour maintenir 200°C dans ce volume.
⚡Puissance totale installée : 145 kVA.
🛡️Matière de la chambre : Tôle d'acier électrozinguée.
🧱 Isolation optimisée : 200 mm de laine de verre
📋 Contrôle d’homogénéité : selon la norme FDX 15-140 avec rapport à 125°C.
📋 Conformité : norme AMS2750.

⚙️ Equipements :

Automate gérant la régulation, les sécurités, la surveillance des poches à vide

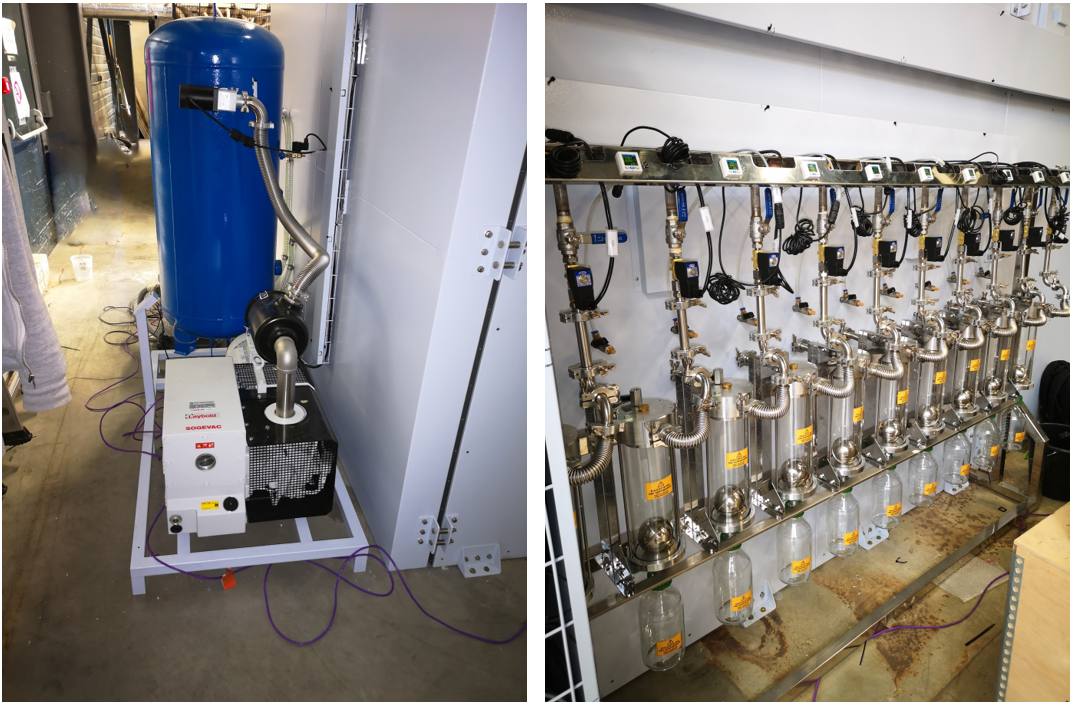

Groupe de pompage :
1 pompe à vide d’environ 180m3/h
1 réserve de vide de 300L contrôlée et pilotée
1 rampe de vide contrôlée avec 10 prises de vide intérieures contrôlées de type Aerovac
1 collecteur pour raccordement à une pompe
10 pièges à liquide sur chaque prise de vide
10 électrovannes placées à l’extérieur de l’étuve
10 capteurs de vide Piezo avec afficheur numérique
Pot 100 cuve avec obturateur sphérique et bocal
Extracteur de refroidissement relié au 3 modules
Prises pour sondes thermocouples :
16 prises thermocouples J femelles à l’intérieur de l’étuve
16 sondes thermocouples J téflonnées avec embouts chemisés Inox
Isolant sous la sole de l’étuve pour réduction des pertes thermiques avec rampe d'accès pour le chargement et déchargement

Groupe + pièges-compressed

Système de supervision : gestion, précision et fiabilité !

Développé par France Etuves !

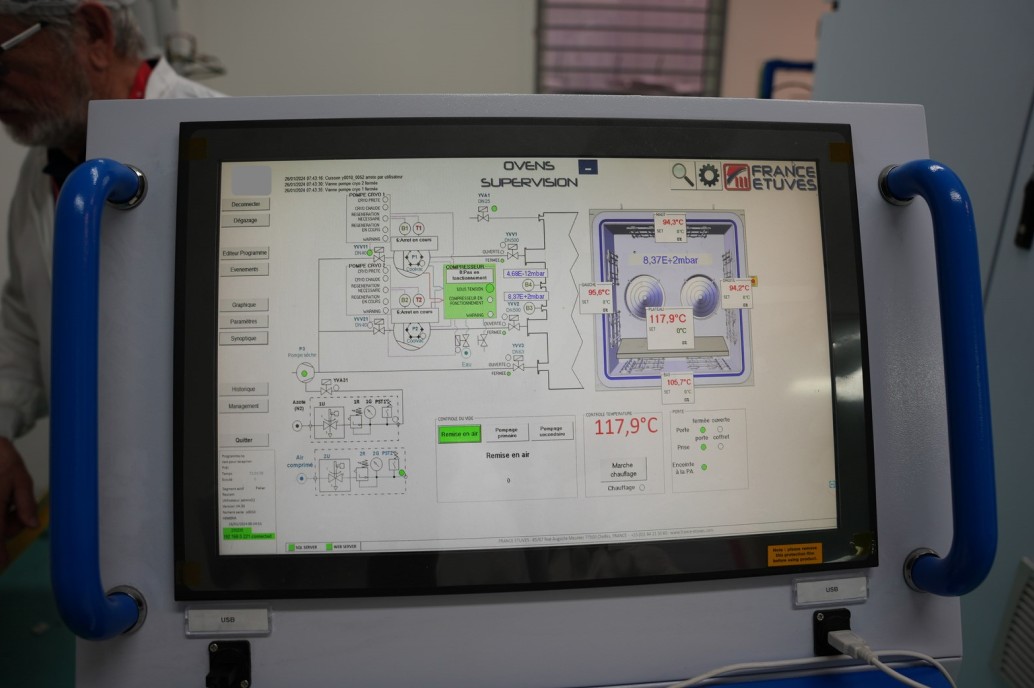

Supervision-compressed

📈 Supervision :

Gestion des recettes pour piloter tous les paramètres du système
Gestion de tous les paramètres du système, de pilotage ou mesurés, températures, pressions, vitesses de brassage, réglage de renouvellement d’air…
Lancement de recettes, exécution automatique
Affichage des paramètres en mode « Synoptique », « Paramètres », « Graphique »
Enregistrement dans une base de données SQL des paramètres au cours du temps
Exploitation des enregistrements des paramètres, visualisation graphique
Édition de rapports et PV de contrôle
Extraction en format csv pour exploitation par tableur

dev par FE supervision

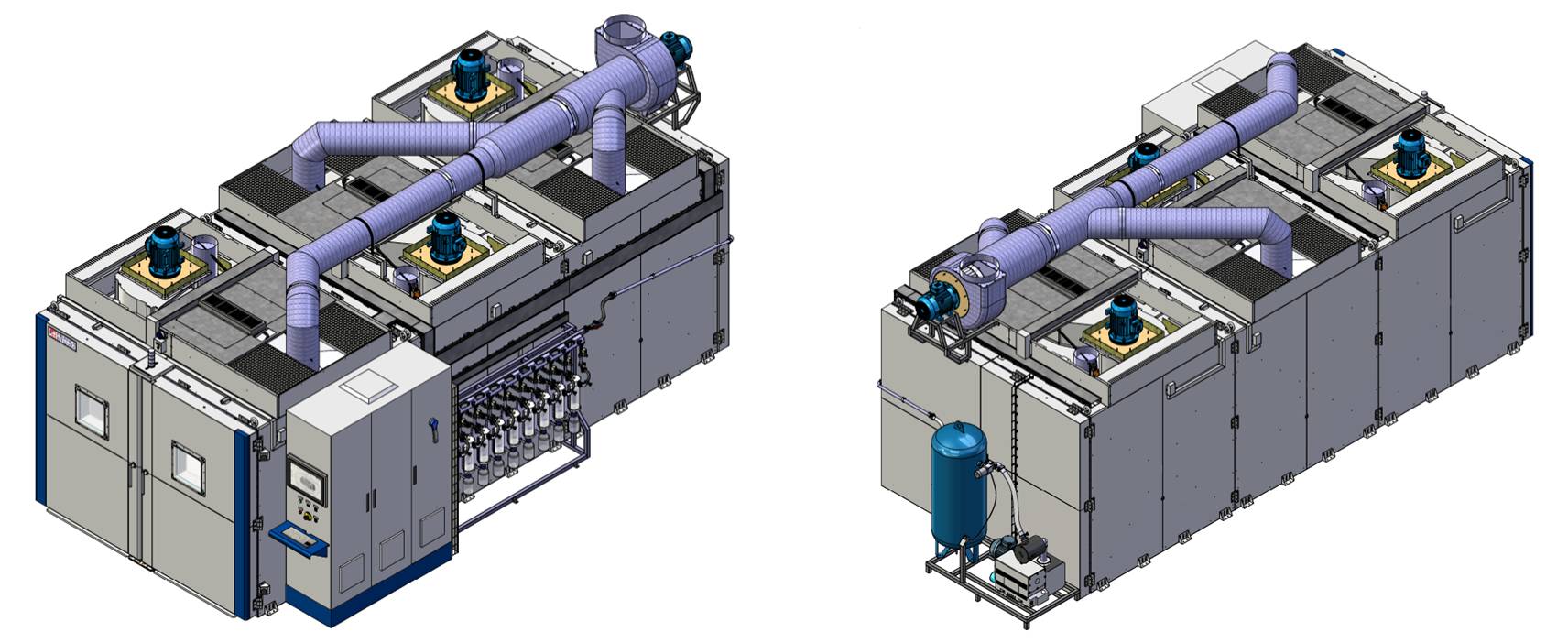

Vue d'ensemble :

Vue d'ensemble-compressed (4)
