H129

Caractéristiques

• Température d'utilisation max : 200 °C
• Dimensions internes en mm (L x P x H) : 3000 x 8000 x 2000
• Alimentation électrique : 400V 3P+T 50 Hz 290A
• Puissance de chauffage : 176 000 Watts pour maintenir 200°C dans ce volume
• Puissance totale installée : 200 kVA
• Matière de la chambre : acier électrozinguée




Equipements

• Supervision FE3000 avec douchette pour lecture de codes barre
• Automate avec sondes de régulation étalonnées "Cofrac":
  IHM
  Gestion de la régulation de la température
  Programmable via le logiciel de supervision de l’étuve
• 1 enregistreur 48 voies
• 1 ensemble température et vide :

  Intérieur côté droit :

  24 prises femelles thermocouples K
  16 prises de vide internes
  16 prises de mesure du vide

  Extérieur côté droit :

  2 pompes à vide
  1 réserve de vide
  1 rampe de vide avec 16 électrovannes, 16 filtres à particules

  Côté gauche : ensemble des piquages (thermocouples K et vide)
• 8 pièges à liquide

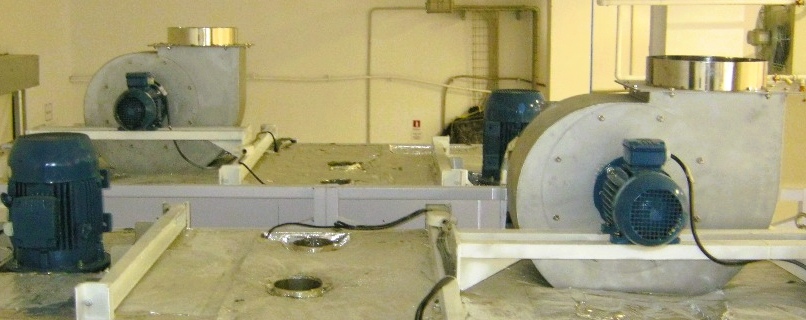

• Extracteur de renouvellement et de refroidissement d'air
• Plaque isolante sous sous la sole avec une rampe d'accès
• Climatiseur sur le dessus de l'armoire électrique

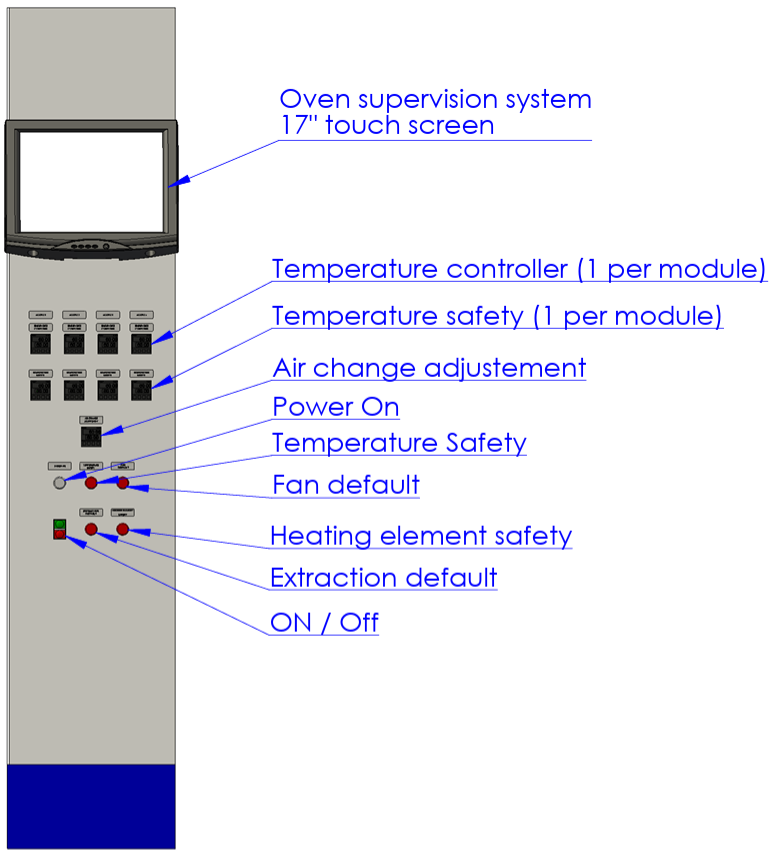

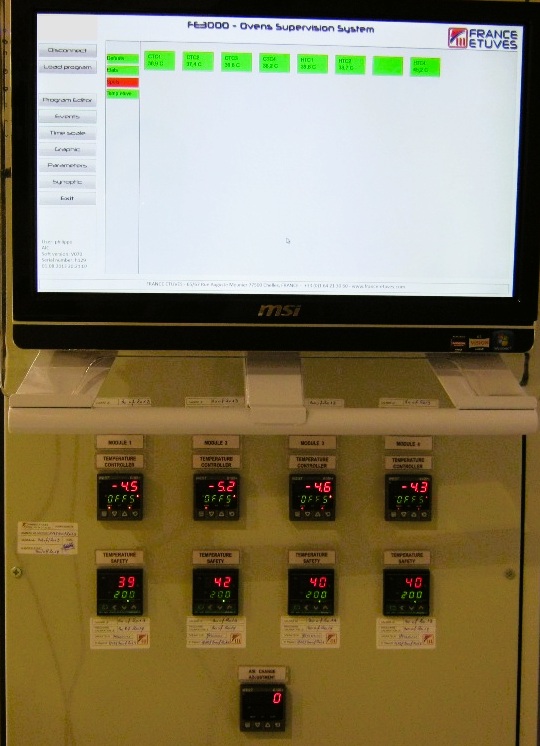

Système de supervision France Etuves "FE3000"

• Gestion des recettes pour piloter tous les paramètres du système
• Gestion de tous les paramètres du système, de pilotage ou mesurés, températures, pressions, vitesses de brassage, réglage de renouvellement d’air…
• Lancement de recettes, exécution automatique
• Affichage des paramètres en mode « Synoptique », « Paramètres », « Graphique »
• Enregistrement dans une base de données SQL des paramètres au cours du temps
• Exploitation des enregistrements des paramètres, visualisation graphique
• Édition de rapports et PV de contrôle
• Extraction en format csv pour exploitation par tableur

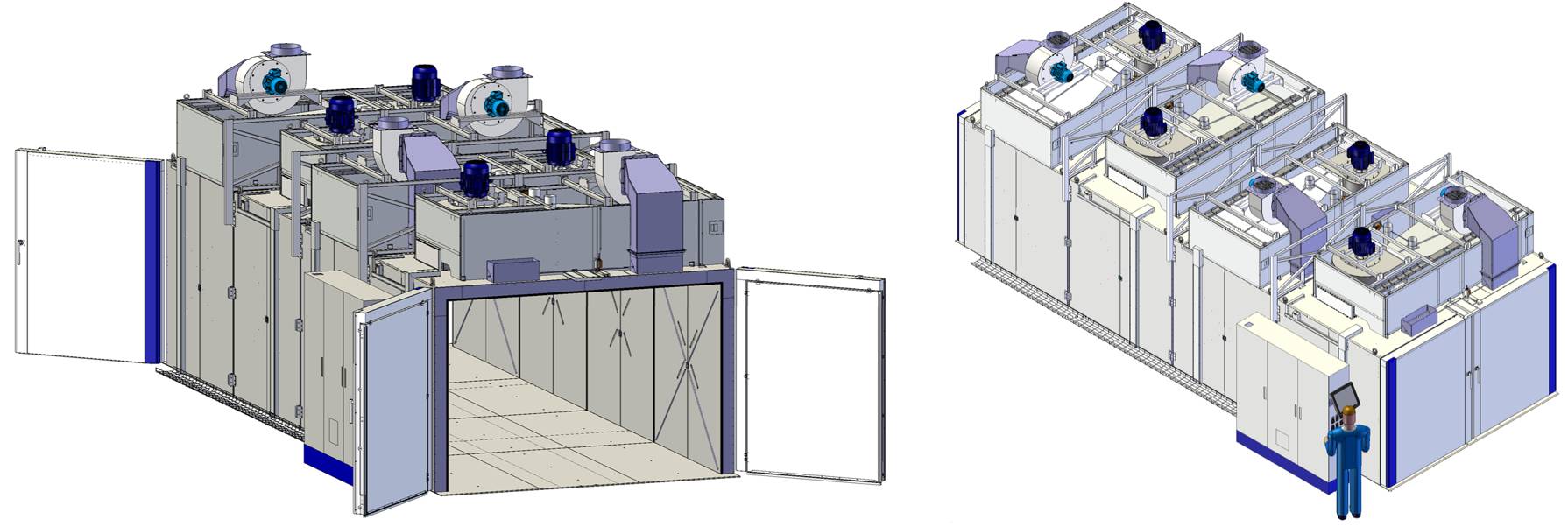

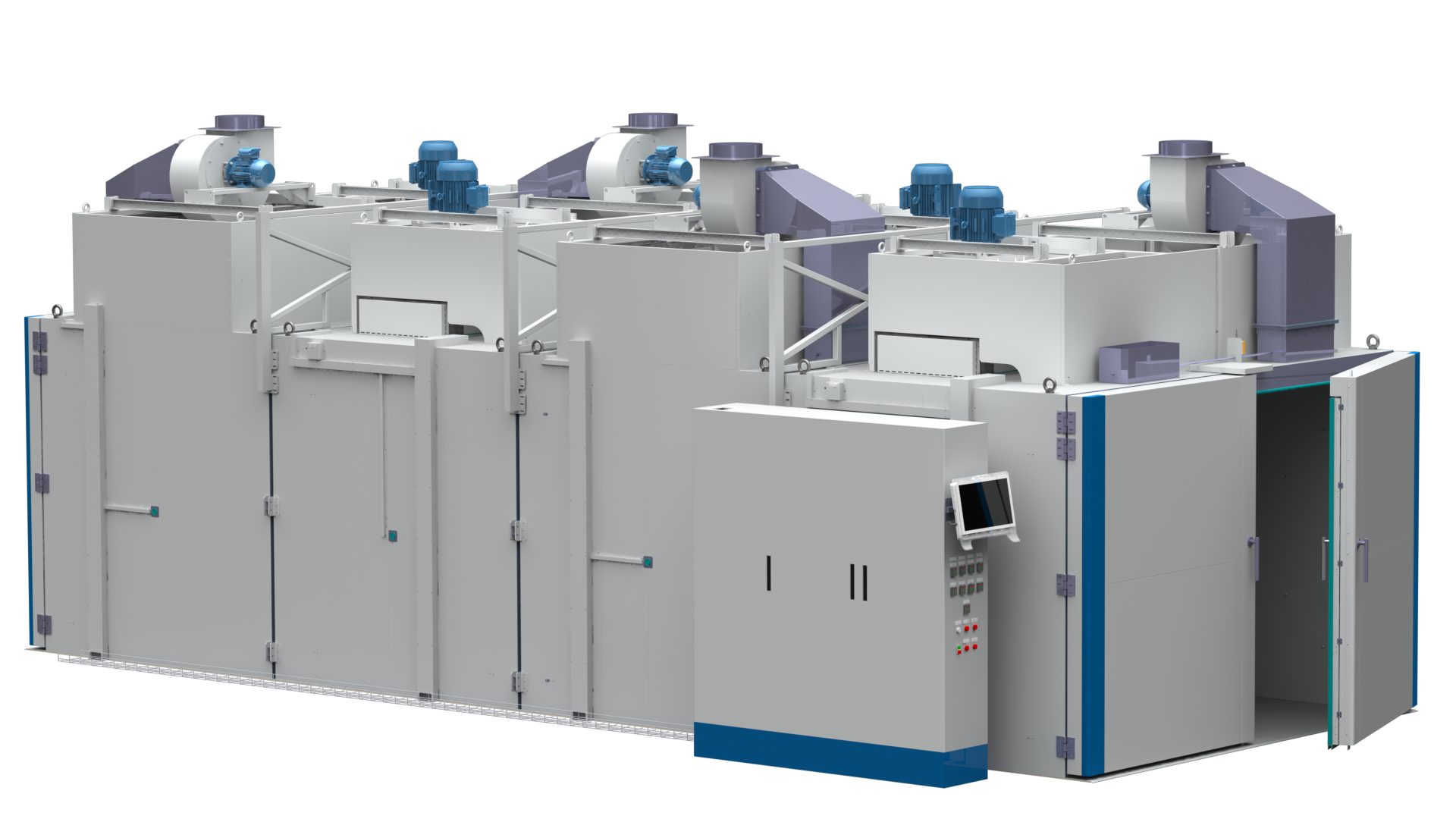

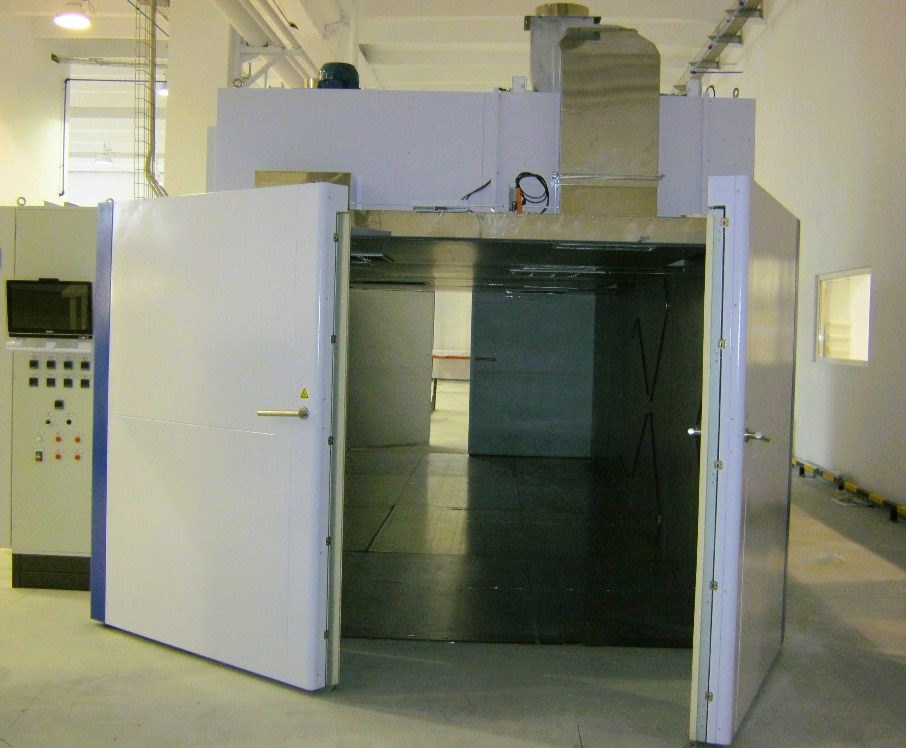

Etuve de polymérisation de grandes pièces en composite pour l???aéronautique et les sports.

• Données techniques :
• Volume : 48 m³
• Température max : 250°C
• Volume utile : 3000 x 8000 x 2000 mm
• Puissance : 200 kWatts
