W775 - France Etuves

Etuves à vides conçues pour un intégrateur de machines industrielles présent sur 5 continents. Ces étuves sont destinées à sécher des zones de rétention d’eau de pièces en aluminium microperforées.

Chariots-compressed (1)

Caractéristiques

Température de travail : 250°C
Dimensions internes (L x P x H) : 1500 x 1000 x 1500mm
Alimentation électrique : 400V ~3P N 50Hz 89A
Puissance de chauffage installée : 55 000 Watts
Débit moteur-turbine : 6000m3/h
Isolation optimisée : 120mm de laine de verre
Matière de la chambre : tôles d’acier inoxydable 430
Préparation AMS2750E : classe 4 type D “Cofrac”

Equipements

Régulateur/programmateur : Eurotherm 3504 (50 programmes de 500 segments) avec communication Ethernet modbus TCP et certificat UKAS
2 régulateurs de protection : avec certificat UKAS
Thyristor - EPACK-2PH 125A Eurotherm
Compteur d'énergie Countis E53 Socomec
Porte guillotine motorisée :
Ouverture et fermeture par commande bimanuelle Ouverture asservie à la température
Pupitre de commande :
Ecran personnalisé permettant de rentrer 10 n° de lots avec une douchette Commande bi-manuelle pour ouverture/fermeture de la porte guillotine
Enregistreur vidéo 6180 XIO avec douchette
Extracteur de refroidissement :
Débit d’air : environ 500m3/h
Réglage du débit de renouvellement d’air possible : jusqu’à 100m3/h
Sondes :
1 sonde de régulation par étuve
4 sondes thermocouples J gainées Inox (à disposer sur les produits)
Passages diamètre 40 mm + bouchons silicones
Sole isolée avec passage de roues
Balise lumineuse 3 couleurs
2 chariots en inox :
Equipés de 20 bacs chacun
Butées de fond
Poignées de manutention
Roulettes pivotantes à frein

Etuve ouverte avec chariots-compressed

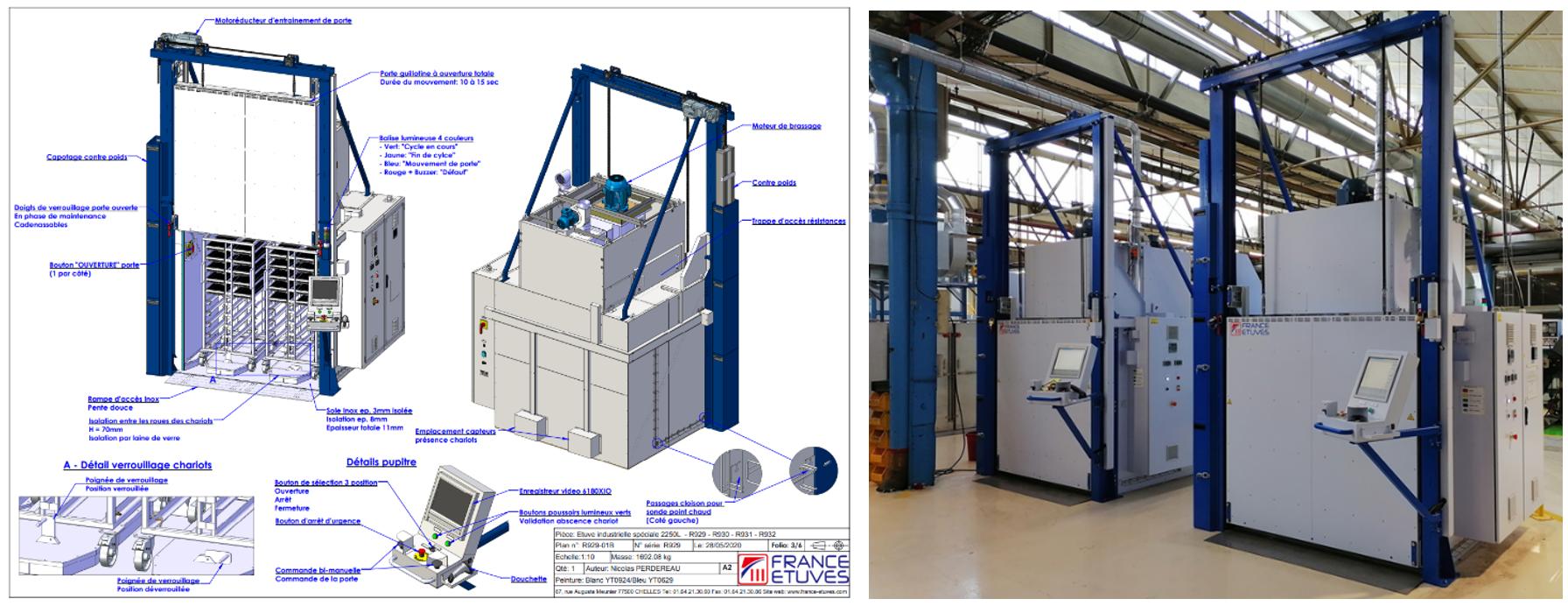

Vue d'ensemble

Plan vue d'ensemble + 2 étuves-compressed (1)
